Módulo de Display LCD IPS TFT de 2,8 polegadas 240x320 QSPI 300 Nits para HMI Industrial

Descrição do produto

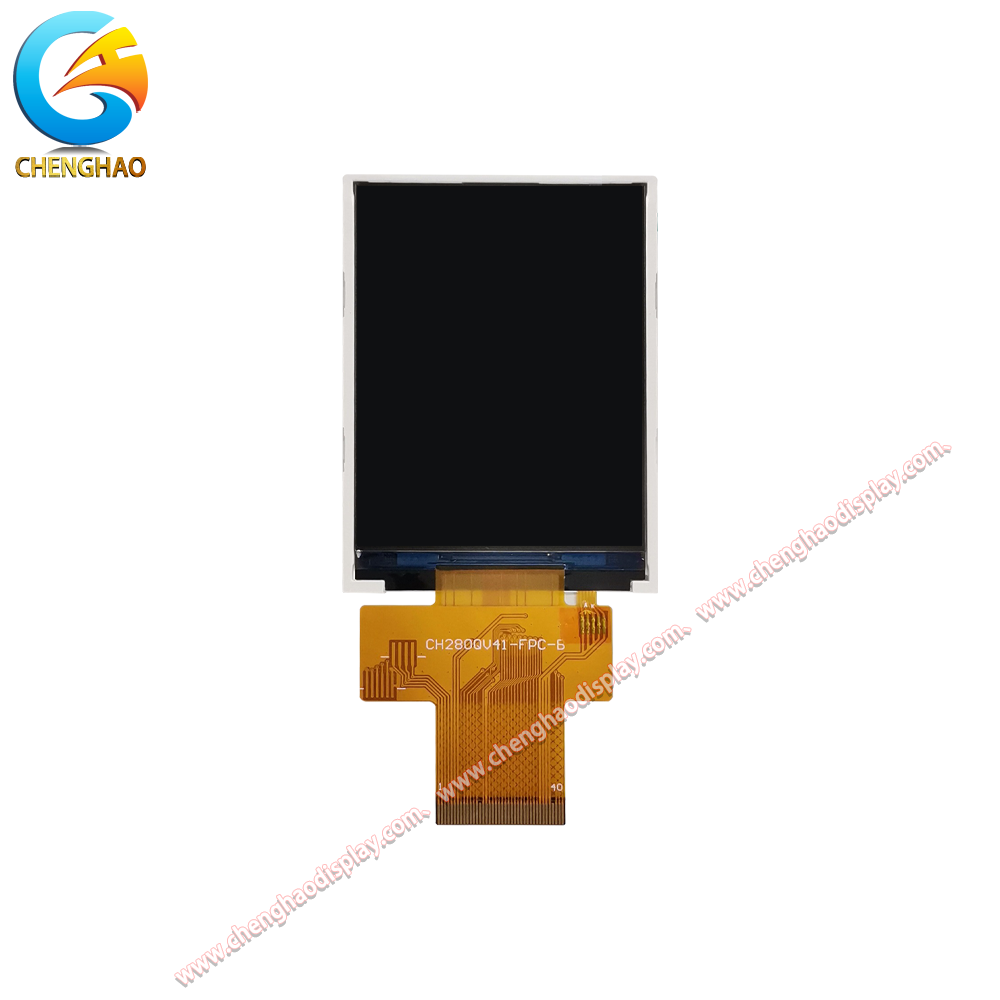

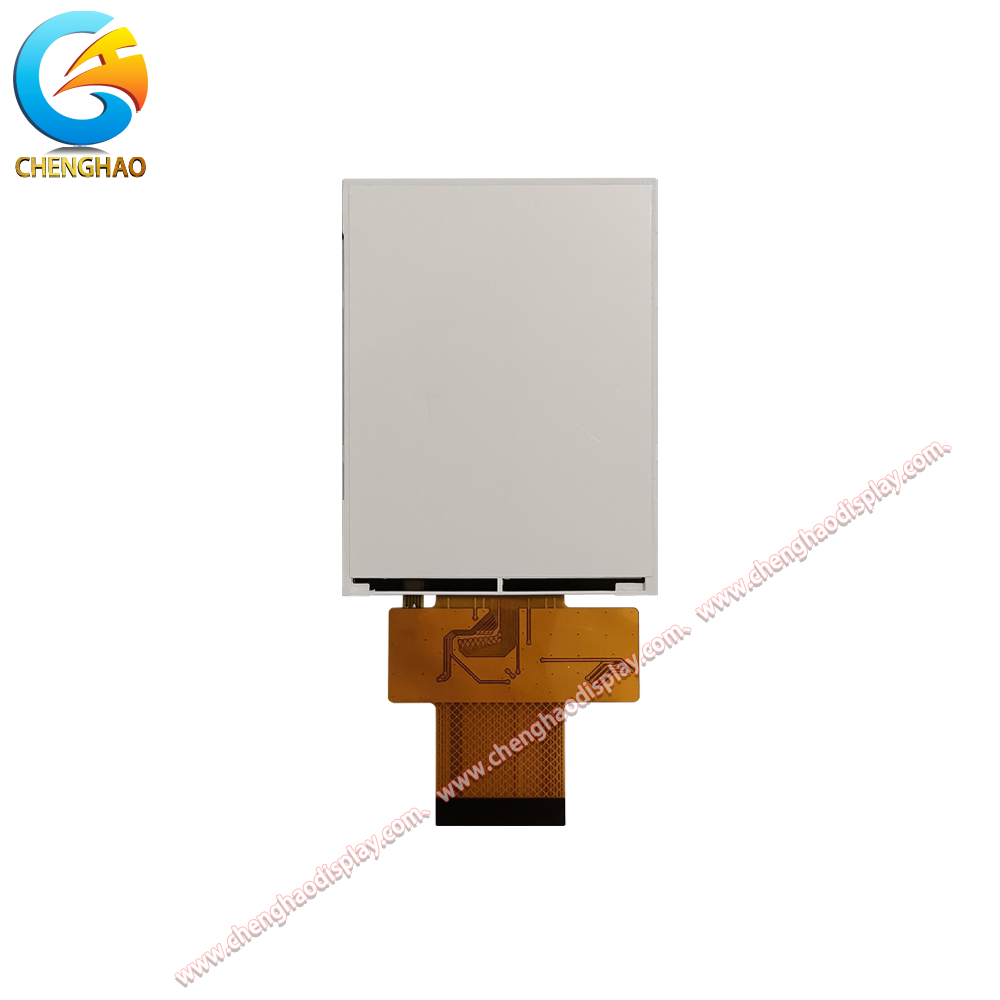

O CH280QV41A é um módulo de exibição LCD IPS TFT de 2,8 polegadas com resolução 240 x (RGB) x 320 e uma interface QSPI de 40 pinos.e uma direção de visão 80/80/80/80 para uma legibilidade consistente a partir de várias posiçõesO painel utiliza um modo de transmissão IPS normalmente preto, com um contorno de 50,00 x 69,20 mm e uma área activa de 43,20 x 57,60 mm.enquanto a temperatura de armazenamento varia de -30 a +80 graus CelsiusEste módulo sem toque é adequado para painéis HMI industriais compactos, instrumentos portáteis, terminais de controlo e sistemas de exibição incorporados que necessitam de uma ligação QSPI estável.

Características do produto

• Uma resolução de 240 x (RGB) x 320 suporta menus, valores e telas de status claros em formato de retrato.
• Uma interface QSPI de 40 pinos simplifica a conexão com controladores integrados compactos e plataformas de exibição.
• Uma direção de visão 80/80/80/80 mantém a consistência da imagem a partir de várias posições do operador.
• O design compacto de 2,8 polegadas sem toque se encaixa em equipamentos industriais e portáteis com espaço limitado.

Desenho do produto

Especificações pormenorizadas

Introdução personalizada

A Chenghao fornece serviços de módulos de exibição personalizados para módulos TFT LCD, monitores mono LCD, módulos OLED coloridos e módulos OLED mono.Seleção de interface, ajuste de brilho, integração de toque, tratamento de superfície anti-reflexão e design de vidro de cobertura.

• A personalização do FPC inclui contorno, comprimento, contagem de pinos e layout do conector.
• As opções de interface incluem QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP e HDMI.
• O brilho pode ser ajustado para uso interno padrão ou ambientes com maior luz ambiente.
• Configurações capacitivas de toque, toque resistivo e sem toque estão disponíveis.
• O tratamento da superfície de AG pode reduzir os reflexos em áreas de instalação luminosas.
• O vidro de cobertura pode ser personalizado pela espessura, forma, cor e impressão de seda.

Casos de aplicação

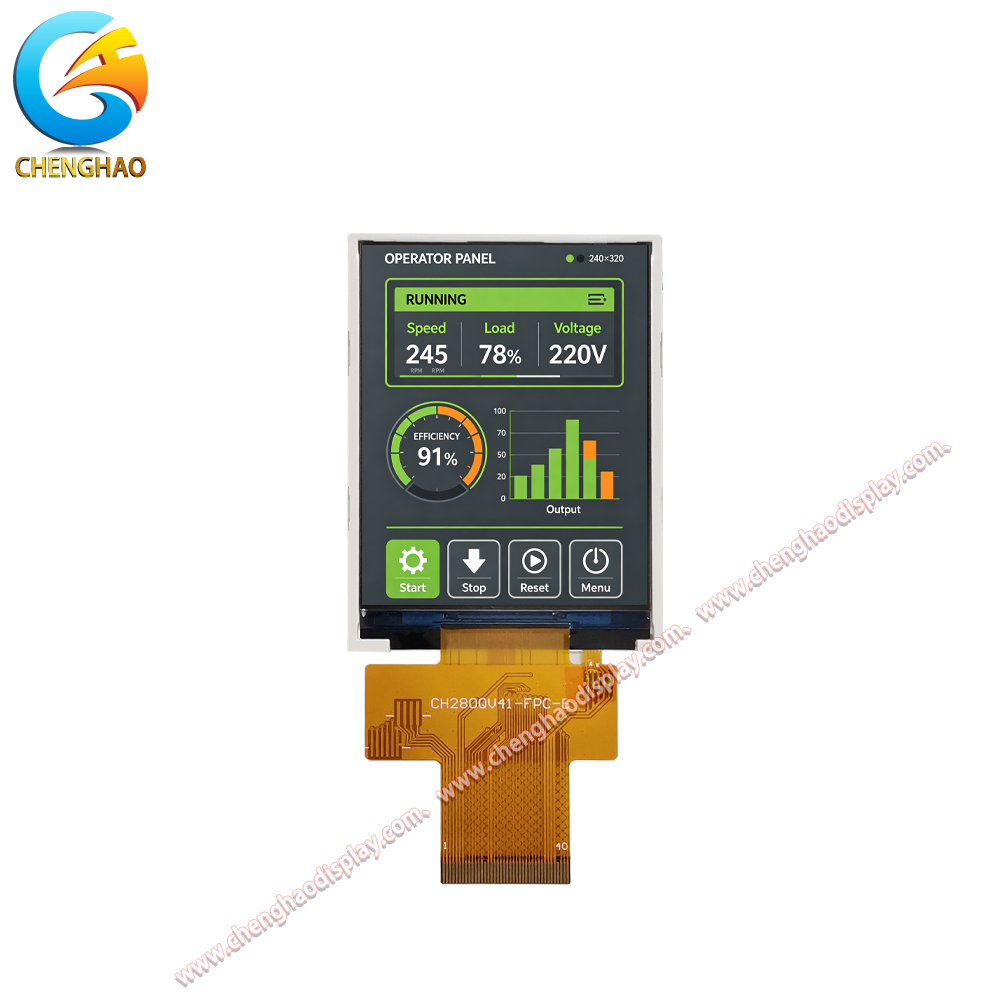

• Painéis HMI industriais compactos:O layout de retrato 240 x 320 e a interface QSPI suportam controles, valores e indicadores de status claros em equipamentos pequenos.
• Instrumentos portáteis:Um contorno compacto de 2,8 polegadas e FPC de 40 pinos ajudam a ajustar ferramentas de medição e dispositivos de controle portáteis com espaço interno limitado.
• Terminais de controlo de processos:A direção de visão 80/80/80/80 mantém as leituras visíveis a partir de diferentes posições do operador em unidades de comando compactas.
• Dispositivos de monitorização incorporados:Função a uma temperatura elevada e uma construção sem toque, que permitem a utilização de um ecrã fiável em equipamentos de interior monitorizados.
