4.3 polegadas IPS TFT LCD Display Module 480x272 SPI QSPI MCU para HMI Industrial

Descrição do produto

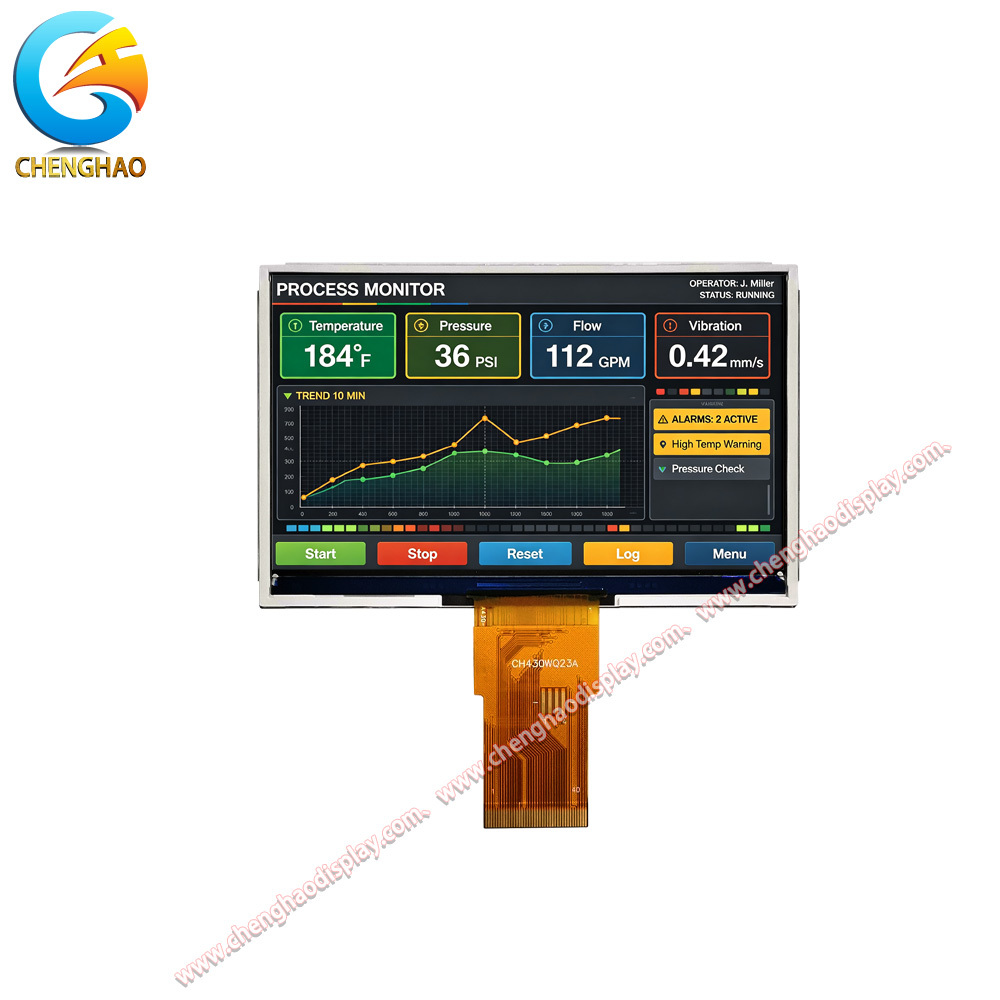

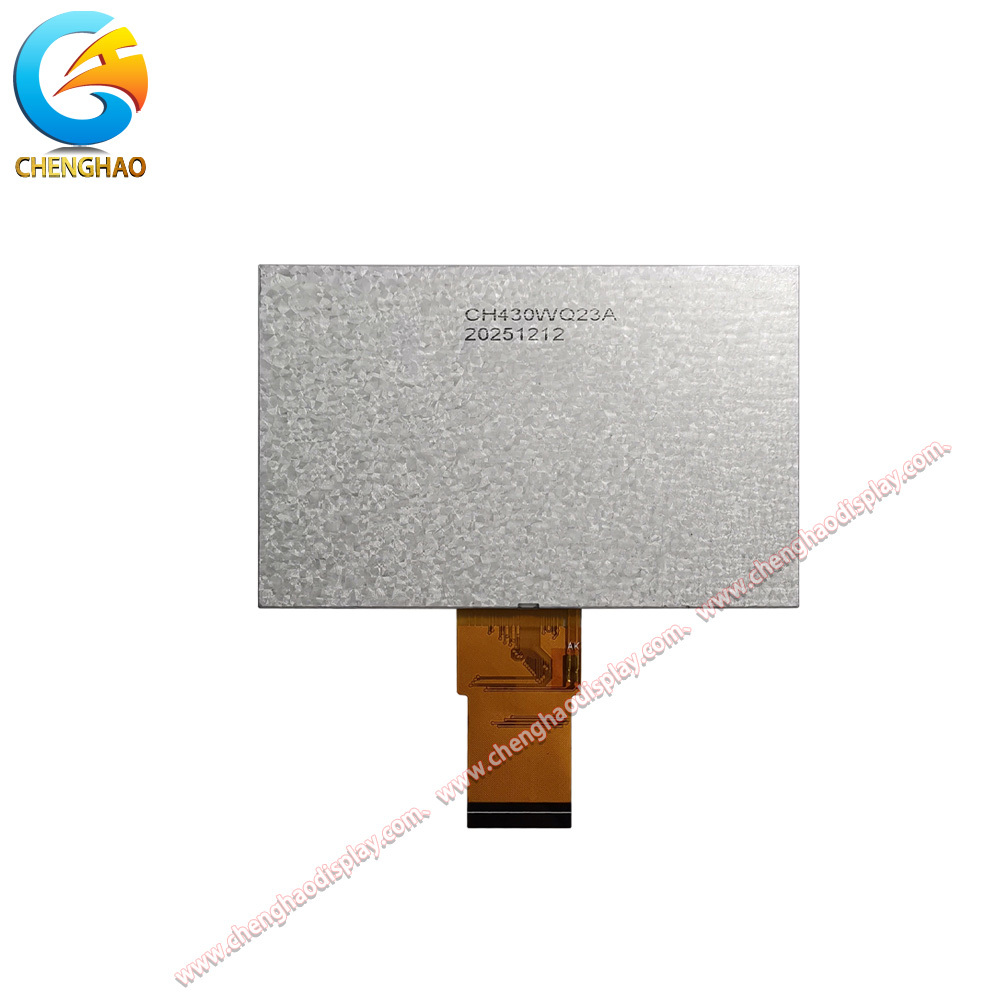

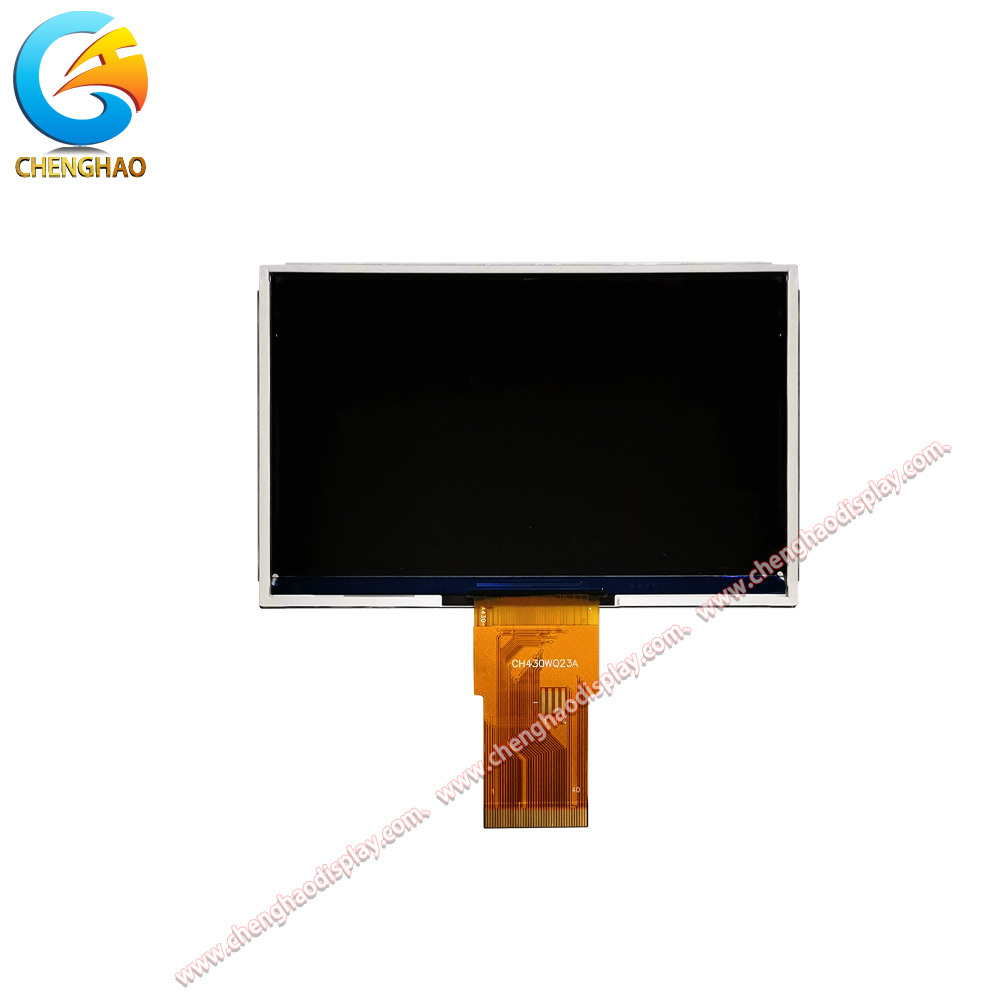

O CH430WQ23A é um módulo de exibição LCD TFT IPS de 4,3 polegadas com resolução 480 x (RGB) x 272 e suporte flexível de interface SPI, QSPI e MCU. Ele fornece um brilho típico de 300 cd/m2, 16.7 milhões de coresA tela utiliza um modo IPS transmissível normalmente preto e uma conexão FPC de 40 pinos.2 mm de contorno e 95.04 x 53,86 mm área ativa cabem equipamentos de controle compactos e desenhos de exibição incorporados. A faixa de temperatura operacional é de -20 a +70 graus Celsius, com armazenamento de -30 a +80 graus Celsius.Este módulo sem toque é adequado para painéis HMI industriais, instrumentação, monitores de processo e terminais de controlo que exijam uma interface em série ou paralela estável.

Características do produto

• A resolução 480 x (RGB) x 272 fornece texto claro, gráficos e informações de status para interfaces incorporadas.
• O suporte às interfaces SPI, QSPI e MCU fornece flexibilidade em diferentes controladores host e plataformas de design.
• Uma direção de visão 80/80/80/80 mantém a consistência da imagem a partir de várias posições do operador.
• Um design compacto de 40 pinos sem toque suporta a integração direta em equipamentos de controle industrial.

Desenho do produto

Especificações pormenorizadas

Introdução personalizada

A Chenghao fornece serviços de módulos de exibição personalizados para módulos TFT LCD, monitores mono LCD, módulos OLED coloridos e módulos OLED mono.Seleção de interface, ajuste de brilho, integração de toque, tratamento de superfície anti-reflexão e design de vidro de cobertura.

• A personalização do FPC inclui contorno, comprimento, contagem de pinos e layout do conector.
• As opções de interface incluem SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP e HDMI.
• O brilho pode ser ajustado para uso interno padrão ou ambientes com maior luz ambiente.
• Configurações capacitivas de toque, toque resistivo e sem toque estão disponíveis.
• O tratamento da superfície de AG pode reduzir os reflexos em áreas de instalação luminosas.
• O vidro de cobertura pode ser personalizado pela espessura, forma, cor e impressão de seda.

Casos de aplicação

• Painéis HMI industriais:A tela de 480 x 272 e as interfaces flexíveis SPI, QSPI e MCU suportam controles compactos de máquinas e terminais de status.
• Equipamento de monitorização de processos:Os dados de funcionamento claros e a direcção de visão 80/80/80/80 ajudam os operadores a ler os valores do processo a partir de diferentes posições.
• Displays de instrumentação:Um FPC de 40 pinos e um contorno compacto de 4,3 polegadas simplificam a integração em equipamentos de medição e controle.
• Terminal de controlo incorporado:O projeto sem toque e a ampla faixa de temperatura suportam uma operação confiável em ambientes internos monitorados.
