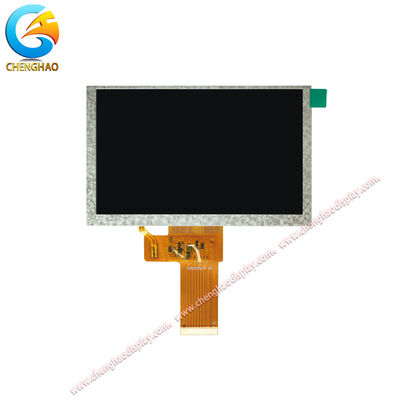

5 polegadas IPS TFT LCD Display Module 1024x600 LVDS 500 Nits para HMI Industrial

Descrição do produto

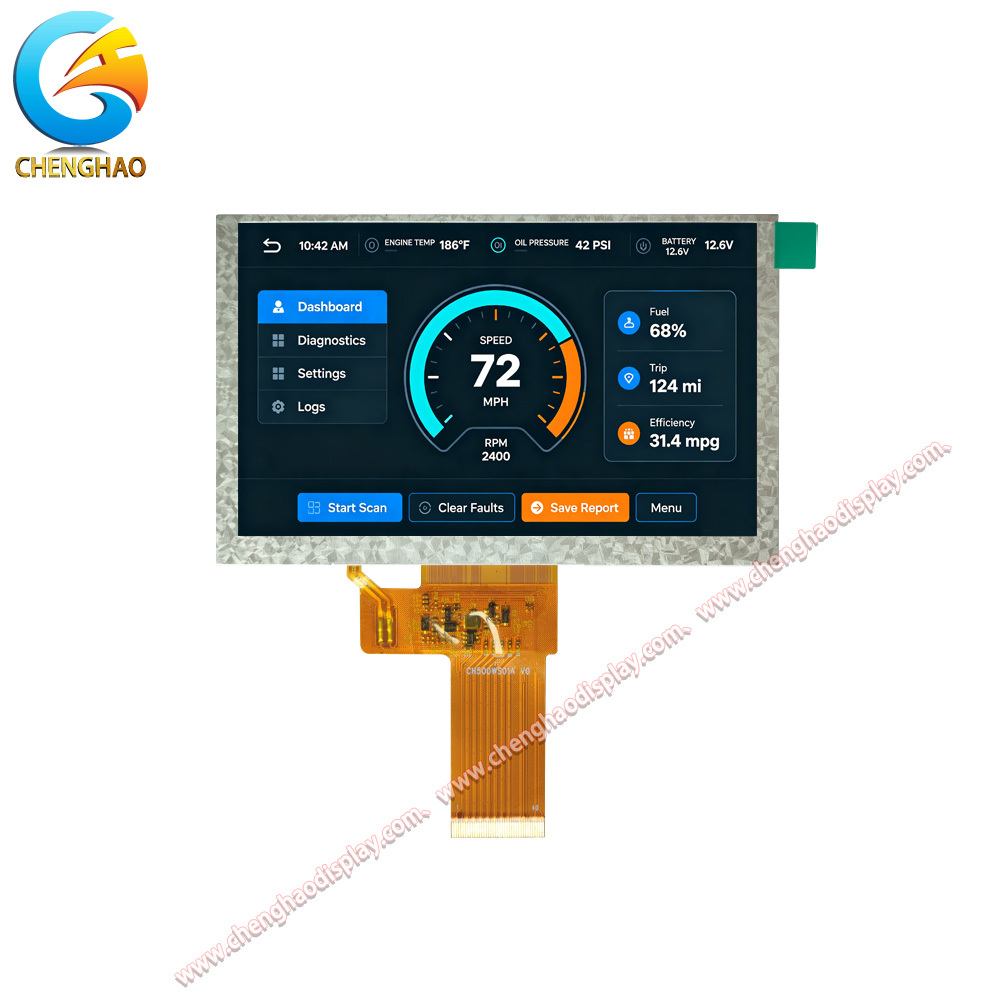

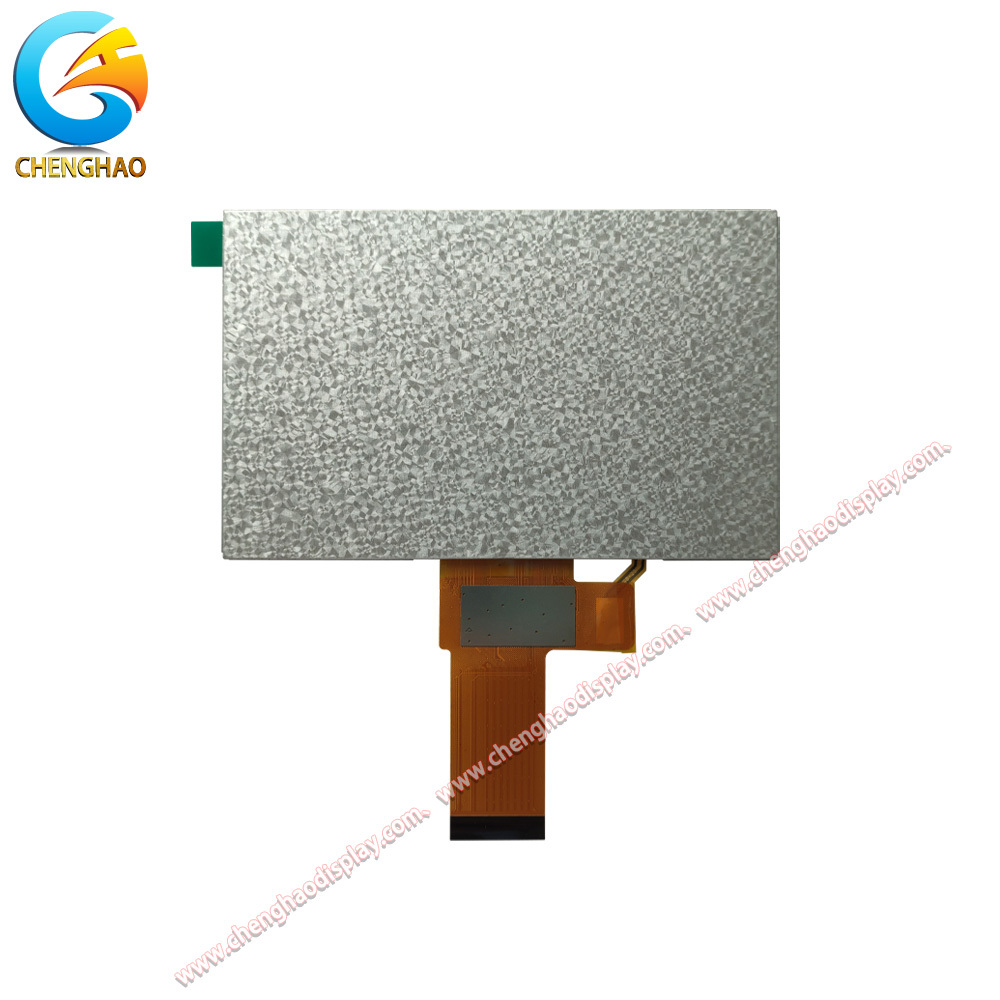

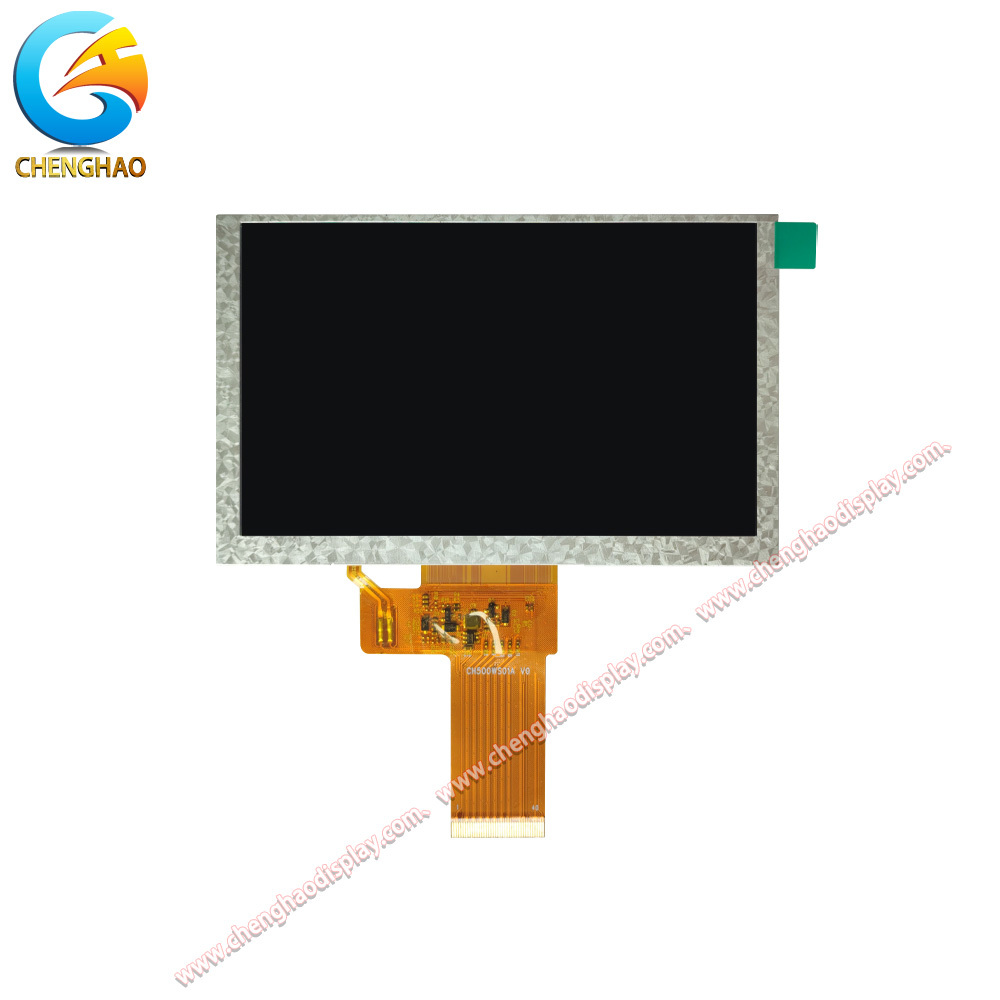

O CH500WS01A é um módulo de exibição LCD TFT IPS de 5,0 polegadas com uma resolução de 1024 x (RGB) x 600 e uma interface LVDS de 40 pinos.e uma direção de visão 85/85/85/85 para uma legibilidade consistente a partir de várias posiçõesO painel utiliza um modo de transmissão IPS normalmente preto com um contorno de 120,7 x 75,8 mm e uma área ativa de 108,03 x 64,8 mm. A temperatura de funcionamento varia de -20 a +70 graus Celsius,enquanto a temperatura de armazenamento varia de -30 a +80 graus CelsiusO módulo não possui painel táctil e é concebido para painéis industriais HMI, instrumentação, terminais de controlo e sistemas de exibição incorporados que exigem uma interface LVDS estável e um abastecimento a longo prazo.

Características do produto

• A resolução 1024 x (RGB) x 600 fornece texto nítido, gráficos e conteúdo de interface do operador.
• O brilho típico de 500 cd/m2 permite uma visão clara na maioria dos ambientes industriais interiores e controlados.
• A tecnologia IPS com uma direção de visão 85/85/85/85 mantém a consistência da imagem de todos os lados.
• Uma interface LVDS de 40 pinos simplifica a integração com placas de controlo industriais e plataformas de controladores de display.

Desenho do produto

Especificações pormenorizadas

Introdução personalizada

A Chenghao fornece serviços de módulos de exibição personalizados para módulos TFT LCD, monitores mono LCD, módulos OLED coloridos e módulos OLED mono.Seleção de interface, ajuste de brilho, integração de toque, tratamento de superfície anti-reflexão e design de vidro de cobertura.

• A personalização do FPC inclui contorno, comprimento, contagem de pinos e layout do conector.
• As opções de interface incluem LVDS, SPI, MCU, RGB, MIPI, EDP e HDMI.
• O brilho pode ser ajustado para uso interno padrão ou ambientes com maior luz ambiente.
• Configurações capacitivas de toque, toque resistivo e sem toque estão disponíveis.
• O tratamento da superfície de AG pode reduzir os reflexos em áreas de instalação luminosas.
• O vidro de cobertura pode ser personalizado pela espessura, forma, cor e impressão de seda.

Casos de aplicação

• Painéis HMI industriais:A resolução de 1024 x 600 e a interface LVDS suportam painéis de comando claros do operador, telas de estado da máquina e terminais de controle.
• Equipamento de ensaio e medição:Grandes ângulos de visualização e uma saída de cores estável ajudam os técnicos a ler formas de onda, valores e menus de diferentes posições.
• Terminal de quiosque e de controlo:O contorno compacto de 5,0 polegadas e a interface de 40 pinos simplificam a integração em sistemas incorporados com espaço limitado.
• Equipamento de controlo do edifício:Um ecrã de 500 cd/m2 e uma ampla gama de temperaturas permitem uma operação fiável em ambientes interiores monitorizados.
