Módulo LCD TFT IPS de alto brilho de 5,0 polegadas com motor EVE2 e tela sensível ao toque capacitiva SPI

Descrição do Produto

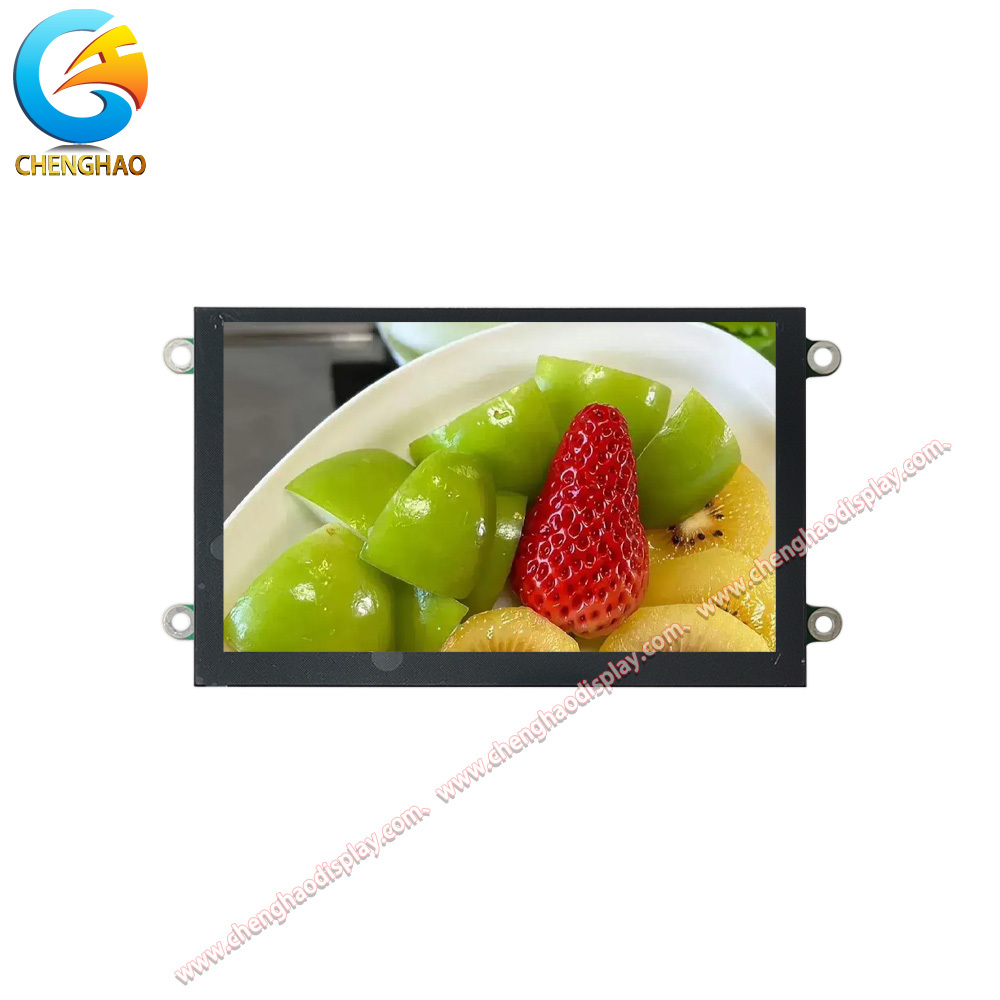

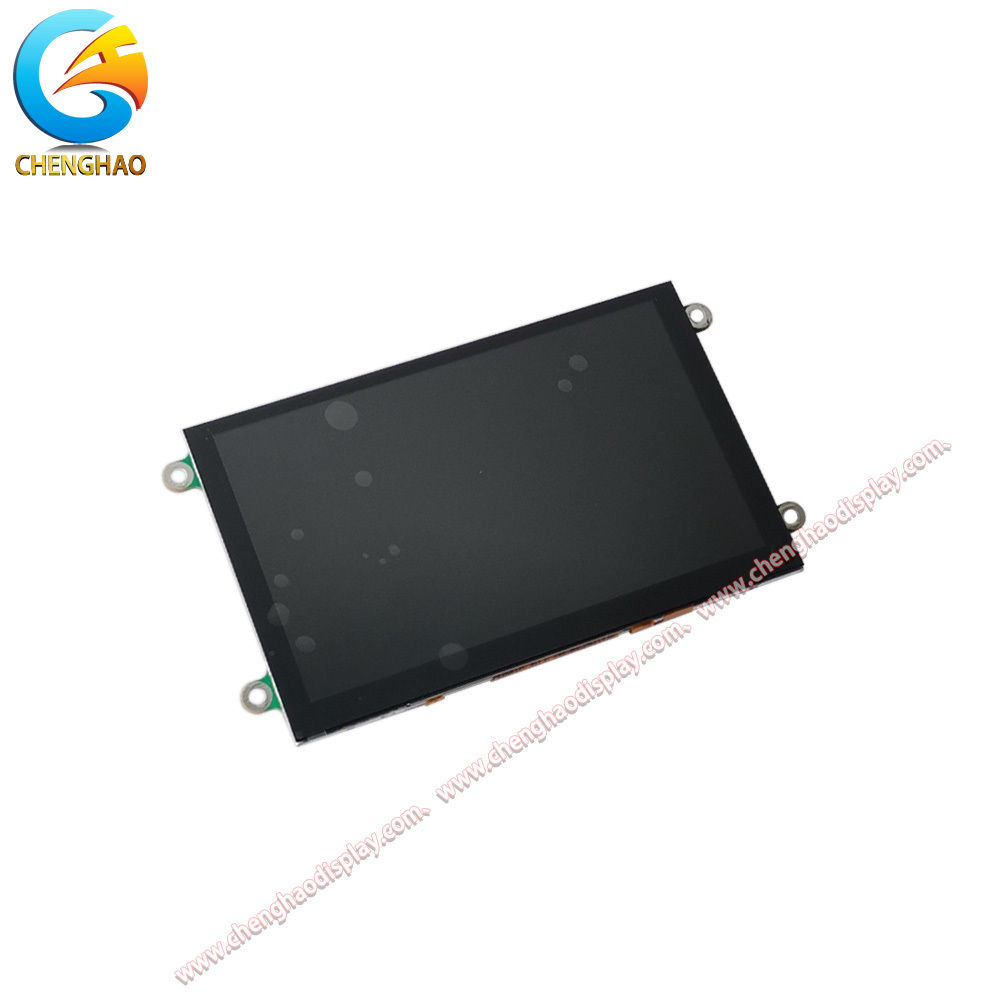

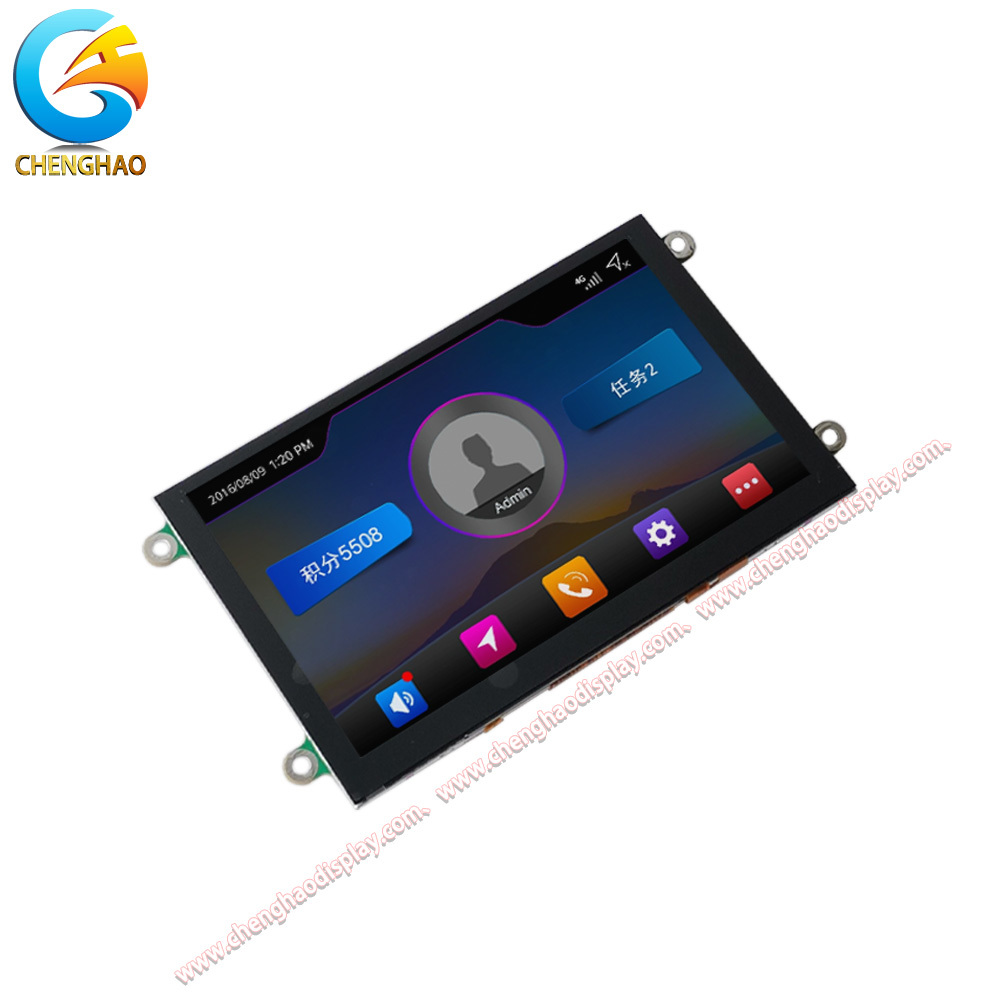

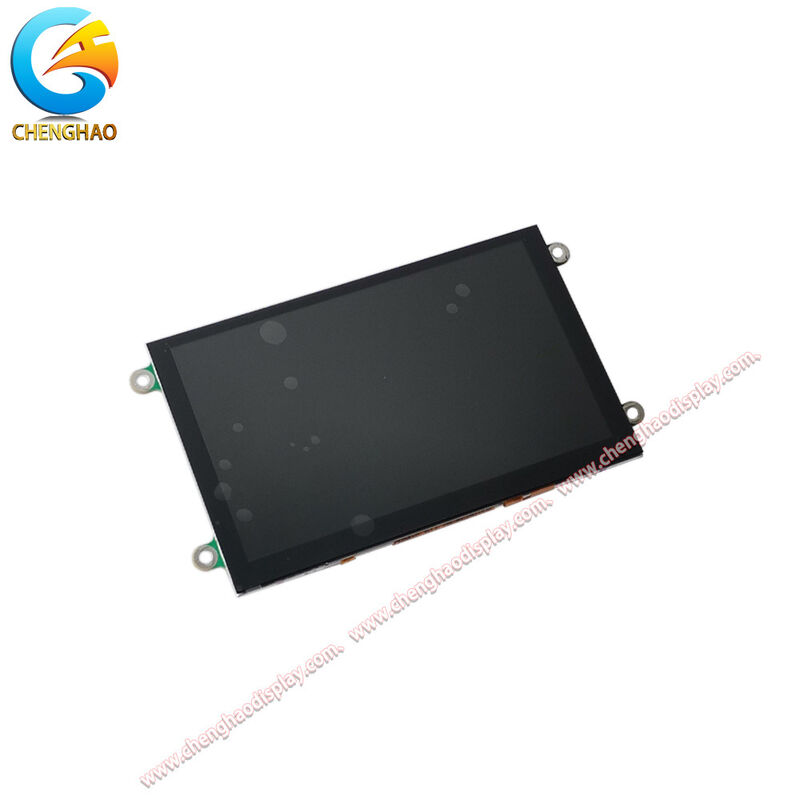

O CH500WV05PA é um módulo LCD TFT IPS de 5,0 polegadas com resolução de 800x480, alto brilho de 900cd/m2 e ângulos de visão completos de 80/80/80/80 para excelente legibilidade sob luz solar. Equipado com um controlador gráfico EVE2 (Embedded Video Engine) integrado, este display suporta interface SPI (modos D-SPI/Q-SPI) e painel de toque capacitivo, permitindo o desenvolvimento de GUIs ricas sem uma GPU externa. O módulo incorpora um tratamento de superfície antirreflexo para reduzir reflexos em ambientes claros. Com um contorno compacto de 120,7x75,8mm, área ativa de 108,0x64,8mm e um driver de LED onboard, oferece opções de conexão dupla: um conector IDC box de 20 pinos com passo de 2,54mm e um conector FFC de 20 pinos com passo de 1,0mm, proporcionando integração flexível para aplicações HMI industriais, instrumentação, painéis de controle de casa inteligente, dispositivos médicos e displays automotivos.

Recursos do Produto

1. Alto Brilho de 900cd/m2 para Legibilidade Direta sob Luz Solar

Com uma luminância típica de 900cd/m2, este display permanece claramente visível sob luz solar direta, tornando-o ideal para quiosques externos, painéis de equipamentos agrícolas e instrumentação marítima onde a luz ambiente é incontrolável.

2. Motor Gráfico EVE2 Integrado — Display Inteligente Sem GPU Externa

O controlador EVE2 integrado gerencia a renderização, decodificação de toque e saída de áudio inteiramente no módulo via comandos SPI. Isso descarrega o MCU host e acelera o desenvolvimento de GUI, perfeito para sistemas embarcados com recursos limitados.

3. Ângulo de Visão IPS Completo de 80/80/80/80

O painel IPS oferece cores e contraste consistentes de qualquer direção de visualização, permitindo a legibilidade por múltiplos operadores em salas de controle industrial, estações de monitoramento médico e terminais de uso compartilhado.

4. Revestimento de Superfície Antirreflexo para Ambientes Desafiadores

Um revestimento AG minimiza o reflexo especular da iluminação superior ou do brilho externo, garantindo que a luminância não seja perdida para reflexos de superfície — um recurso crítico para displays de painel automotivo e painéis externos expostos ao sol.

5. Painel de Toque Capacitivo com Flexibilidade de Interface Dupla

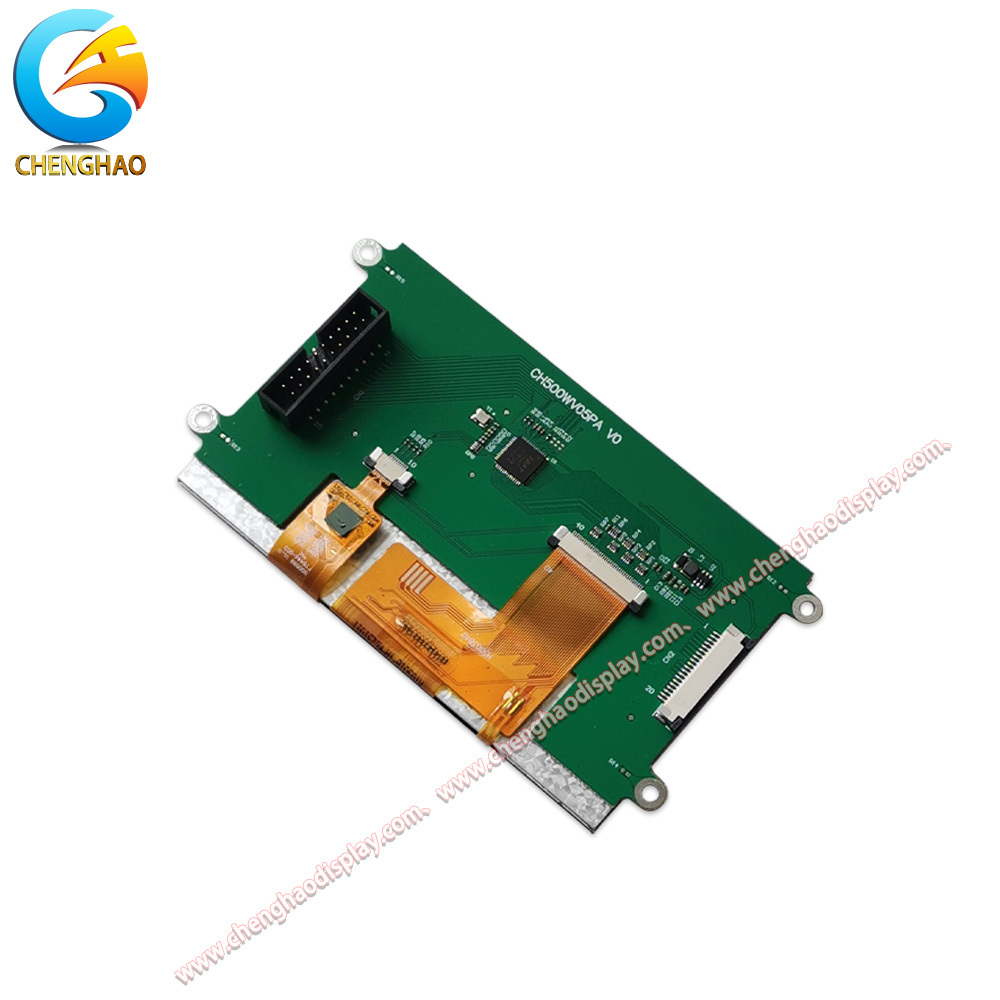

O painel de toque capacitivo projetivo suporta gestos multitoque, enquanto o design de conector duplo (conector IDC de 2,54mm + FFC de 1,0mm) oferece flexibilidade de fiação para diferentes designs de gabinete em aplicações embarcadas.

Desenho do Produto

Especificações Detalhadas

Introdução Personalizada

A Chenghao oferece personalização profissional em módulos TFT LCD, displays LCD mono, módulos OLED coloridos e módulos OLED mono. Oferecemos:

• Adaptação de FPC: Contorno, comprimento e contagem de pinos de FPC personalizados para corresponder ao seu gabinete e layout do conector.
• Adaptação de Interface: Opções de interface SPI, MCU, RGB, MIPI, LVDS, EDP e HDMI disponíveis para se adequar à sua plataforma host.
• Ajuste de Brilho: De 200-300 cd/m2 padrão a 500+ cd/m2 de alto brilho, calibrado para aplicações internas ou legíveis sob luz solar.
• Integração de Toque: Configurações de toque capacitivo, toque resistivo ou sem toque com base nos requisitos do seu produto.
• Revestimento Antirreflexo: Tratamento de superfície AG para reduzir reflexos ambientes para ambientes externos e de alto brilho.
• Personalização de Vidro de Cobertura: Espessura, forma, cor e impressão de seda de vidro personalizadas para corresponder à sua marca e design industrial.

Entre em contato com nossa equipe de engenharia com suas especificações para uma solução personalizada.

Casos de Aplicação

• Painéis HMI Industriais: A interface SPI com motor gráfico EVE2 integrado permite interfaces de controle de tela sensível ao toque ricas para máquinas controladas por PLC, estações de controle de processo e terminais de operador de chão de fábrica sem a necessidade de um processador host de ponta.
• Painéis de Controle de Casa Inteligente: Tamanho compacto de 5,0 polegadas, multitoque capacitivo e brilho de 900cd/m2 o tornam adequado para hubs de automação residencial montados na parede, controladores de clima e interfaces de sistema de segurança visíveis mesmo em salas bem iluminadas.
• Instrumentação Marítima e Externa: Alto brilho combinado com revestimento antirreflexo garante legibilidade sob luz solar direta, ideal para displays de painel de barcos, instrumentos de navegação GPS e equipamentos de medição externos.
• Dispositivos de Monitoramento Médico: Ângulos de visão completos IPS e alta taxa de contraste permitem legibilidade em vários ângulos em ambientes clínicos, adequados para monitores de pacientes, displays de bombas de infusão e terminais de diagnóstico portáteis.

FAQ

Q1: Quais modos SPI este display suporta?

Este módulo suporta modos D-SPI (lane de dados única) e Q-SPI (lane de dados quádrupla), configuráveis através do controlador EVE2 para maior largura de banda em aplicações com gráficos intensivos.

Q2: O brilho pode ser ajustado?

Sim, o driver de LED onboard (operado via controle PWM do EVE2) permite brilho de backlight ajustável por software de 0 a 900cd/m2.

Q3: É necessária uma GPU ou controlador de display separado?

Não. O motor gráfico EVE2 integrado gerencia toda a renderização, decodificação de toque e saída de áudio onboard, comunicando-se com o MCU host via comandos SPI simples.

Q4: Quais gestos de toque são suportados?

O painel de toque capacitivo projetivo suporta gestos de toque único, multitoque (até 5 pontos), deslizar e pinçar para zoom, configuráveis através do motor de toque EVE2.

Q5: O FPC e o conector podem ser personalizados?

Sim. A Chenghao oferece contorno de FPC, contagem de pinos e tipo de conector (IDC, FFC, ZIF) personalizados para atender aos seus requisitos específicos de gabinete e interface.
