10.1 Módulo de exibição LCD TFT de 1024x600 polegadas com interface RGB - 400 cd/m2 LCD industrial

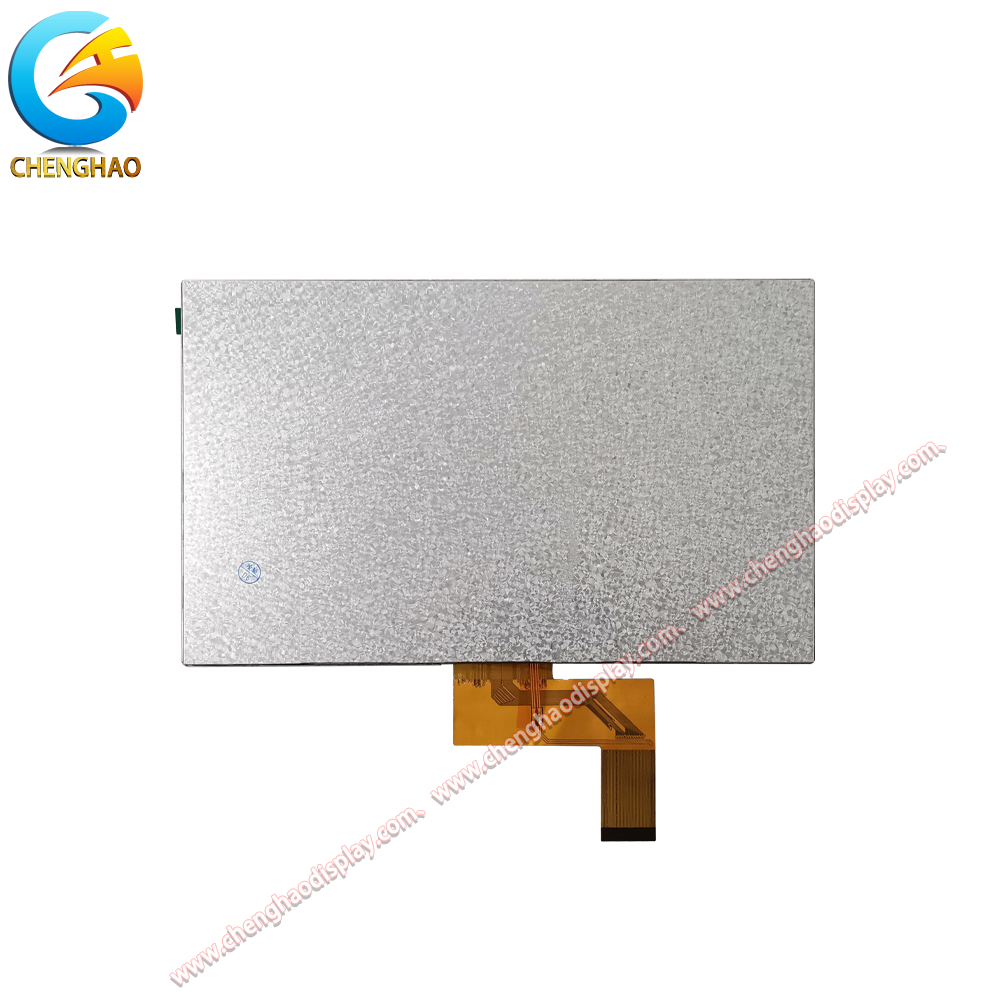

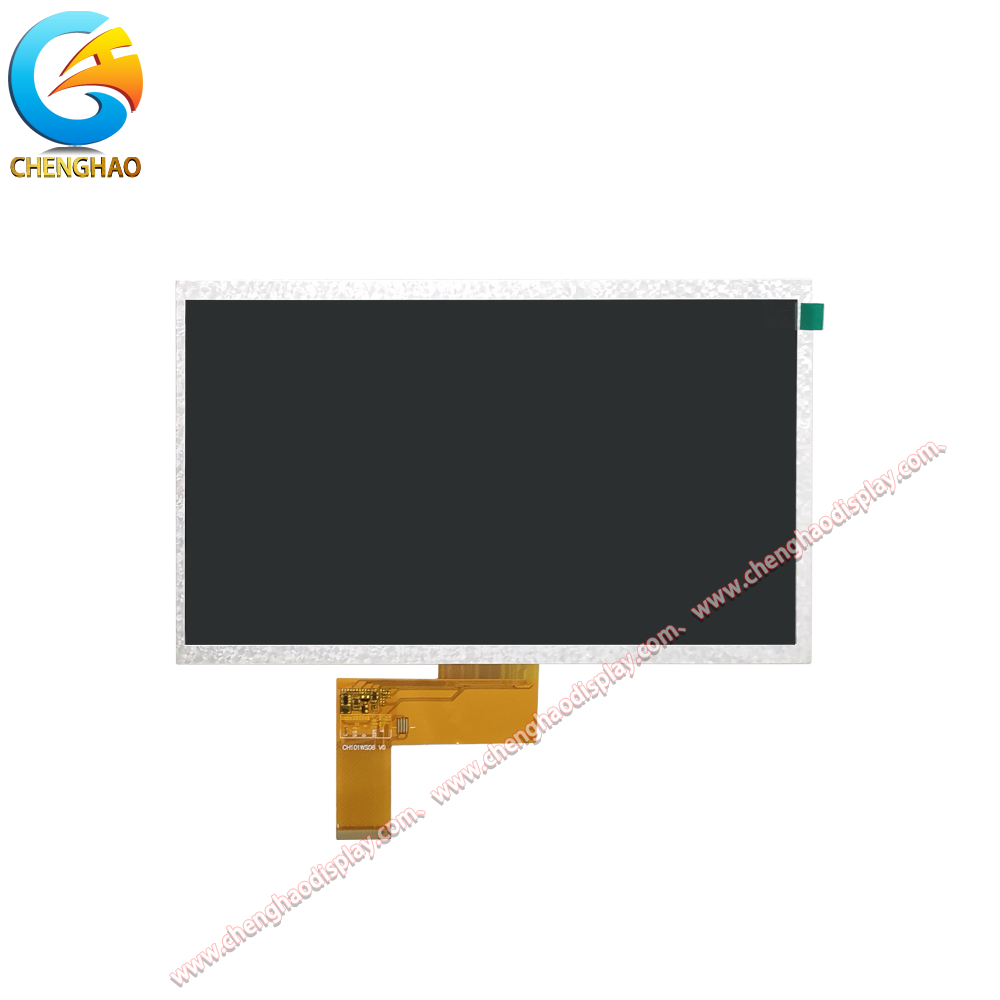

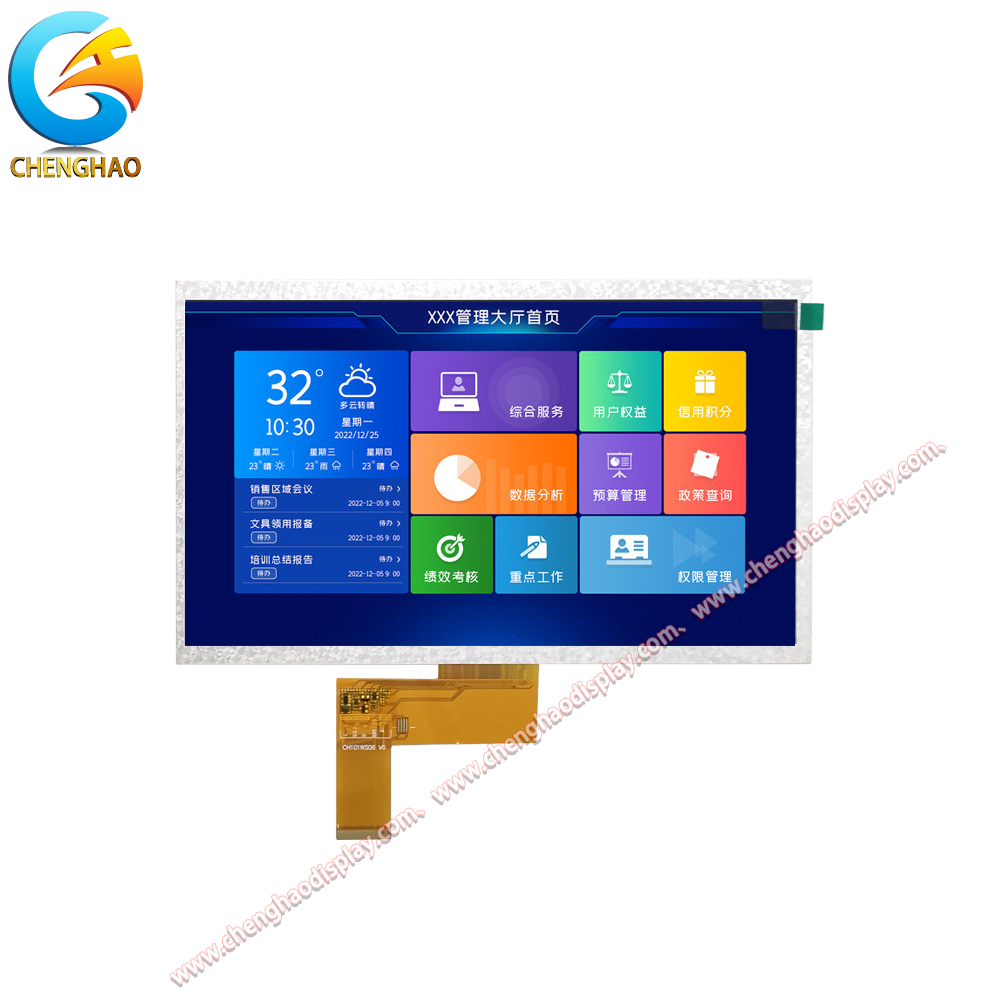

Descrição do produto

O CH101WS06A é um módulo de display LCD TFT de 10,1 polegadas com uma área ativa de ampla proporção de 222,72 x 125,28 mm com resolução WSVGA de 1024 x 600 pixels. Este módulo de exibição utiliza uma interface RGB padrão de 24 bits com um conector FPC de 39 pinos com passo de 0,5 mm, tornando-o compatível com uma ampla gama de controladores incorporados e computadores de placa única comumente usados ​​em aplicações industriais e comerciais. Com um brilho típico de 400 cd/m² e um amplo ângulo de visão de 80/80/80/80 graus em todas as direções, o display oferece qualidade de imagem consistente, adequada para painéis de controle industriais, interfaces homem-máquina e quiosques de informações. O módulo opera em modo transmissivo e apresenta um design mecânico durável com um contorno LCM de 235,0 x 143,0 mm e uma abertura de moldura de 226,25 x 128,1 mm para montagem em painel padrão. O circuito de retroiluminação LED foi projetado para uma corrente direta de 140 mA, proporcionando iluminação estável e uniforme em toda a área de exibição. Este módulo de display oferece uma solução econômica para aplicações que exigem um display colorido de grande formato com uma interface RGB padrão, tornando-o uma excelente escolha para desenvolvedores de sistemas embarcados e fabricantes de equipamentos industriais. A ampla faixa de temperatura operacional e a construção robusta garantem um desempenho confiável em ambientes industriais exigentes.

Recursos do produto

• Grande display WSVGA de 10,1 polegadas para aplicações industriais: A tela de 10,1 polegadas na diagonal com resolução de 1024 x 600 oferece amplo espaço para exibição de informações detalhadas, interfaces de controle e visualizações de dados. A proporção de tela widescreen 16:9 é ideal para aplicações HMI modernas, sinalização digital e exibições de informações onde a densidade do conteúdo e a legibilidade são importantes. O brilho de 400 cd/m² garante uma visualização confortável em ambientes industriais internos.

• Interface RGB padrão para fácil integração: A interface RGB de 24 bits com conector FPC de 39 pinos é uma das interfaces de exibição mais amplamente suportadas na indústria de sistemas embarcados. É nativamente suportado por um vasto ecossistema de microcontroladores e computadores de placa única. Isso elimina a necessidade de conversão de protocolo ou ICs de driver especializados, reduzindo significativamente o custo da lista técnica e o tempo de desenvolvimento de firmware.

• Amplo ângulo de visão para instalação flexível: com um ângulo de visão de 80/80/80/80 graus em todas as direções, a tela mantém cor e contraste consistentes quando visto de qualquer posição. Isto é particularmente valioso para equipamentos montados em painel, onde os operadores podem visualizar a tela de diferentes ângulos, e para aplicações multiusuários, como quiosques de informação pública, onde a tela deve ser legível por pessoas em diversas posições.

• Projeto Mecânico Robusto para Ambientes Incorporados: O contorno do LCM de 235,0 x 143,0 mm com uma abertura de moldura de 226,25 x 128,1 mm foi projetado para montagem em painel padrão. O FPC de 39 pinos com reforço PI fornece conectividade elétrica confiável, enquanto o modo de exibição transmissivo com circuito de driver de luz de fundo otimizado garante desempenho consistente durante toda a vida útil operacional.

Desenho do produto

Especificações detalhadas

Introdução personalizada

Na Shenzhen ChengHao Optoelectronic Co., Ltd., oferecemos serviços abrangentes de personalização para módulos TFT LCD em vários tamanhos e especificações. Para o CH101WS06A e módulos de exibição de grande formato semelhantes, oferecemos personalização flexível de FPC, incluindo ajustes de configuração de pinos para atender a layouts de conectores específicos e requisitos de interface de PCB. Os níveis de brilho podem ser ajustados do padrão 200-400 cd/m² até configurações de alto brilho superiores a 800 cd/m² para ambientes externos ou com muita luz ambiente. As opções do painel de toque incluem toque capacitivo, toque resistivo ou configuração sem toque. Também fornecemos personalização de tampas de lentes de vidro com espessura, formato e cor ajustáveis, bem como opções de tratamento de superfície anti-reflexo e anti-impressão digital.

Casos de aplicação

• IHM Industrial e Painéis de Controle: O tamanho de 10,1 polegadas com resolução de 1024x600 é a escolha ideal para interfaces industriais homem-máquina, painéis de controle de máquinas CNC e IHMs de automação de fábrica. O amplo ângulo de visão permite que os operadores leiam o display de diversas posições ao redor do equipamento, enquanto a interface RGB simplifica a conexão com placas controladoras industriais comuns.

• Sinalização Digital e Quiosques de Informação: A grande área de exibição torna este módulo adequado para aplicações de sinalização digital interna, exibições de informações públicas e quiosques de orientação. O brilho de 400 cd/m² oferece visibilidade nítida em ambientes internos, como saguões, espaços comerciais e centros de transporte.

• Prototipagem de Sistema Embarcado: A interface RGB padrão torna este monitor uma excelente escolha para plataformas de prototipagem. Ele pode ser conectado diretamente a várias placas de desenvolvimento que suportam saída RGB paralela, proporcionando aos engenheiros uma exibição confiável para seus projetos incorporados.

Perguntas frequentes

P: Qual é a aplicação típica do módulo de display CH101WS06A?R: Este módulo LCD TFT de 10,1 polegadas foi projetado para HMI industrial, sinalização digital e prototipagem de sistema embarcado. Sua resolução de 1024x600 e amplo ângulo de visão o tornam adequado para equipamentos montados em painel e exibições de informações públicas.

P: Este módulo inclui um painel de toque?R: Não, o CH101WS06A é um módulo somente de exibição. Se a funcionalidade de toque for necessária, oferecemos personalização para adicionar painéis de toque capacitivos ou resistivos.

P: Qual é a vida útil da retroiluminação LED?R: A retroiluminação LED é classificada para normalmente 30.000 a 50.000 horas de operação contínua na corrente nominal.

P: Qual é a diferença entre o contorno do LCM e o tamanho da área ativa?R: O contorno do LCM são as dimensões externas físicas do módulo, incluindo a moldura. A área ativa é a região real onde os pixels são exibidos. Ao projetar seu gabinete, consulte o esboço do LCM para obter o ajuste adequado.

P: O monitor é adequado para uso externo?R: A versão padrão com brilho de 400 cd/m² foi projetada para uso interno. Para ambientes externos, recomendamos nossa opção de personalização de alto brilho.
