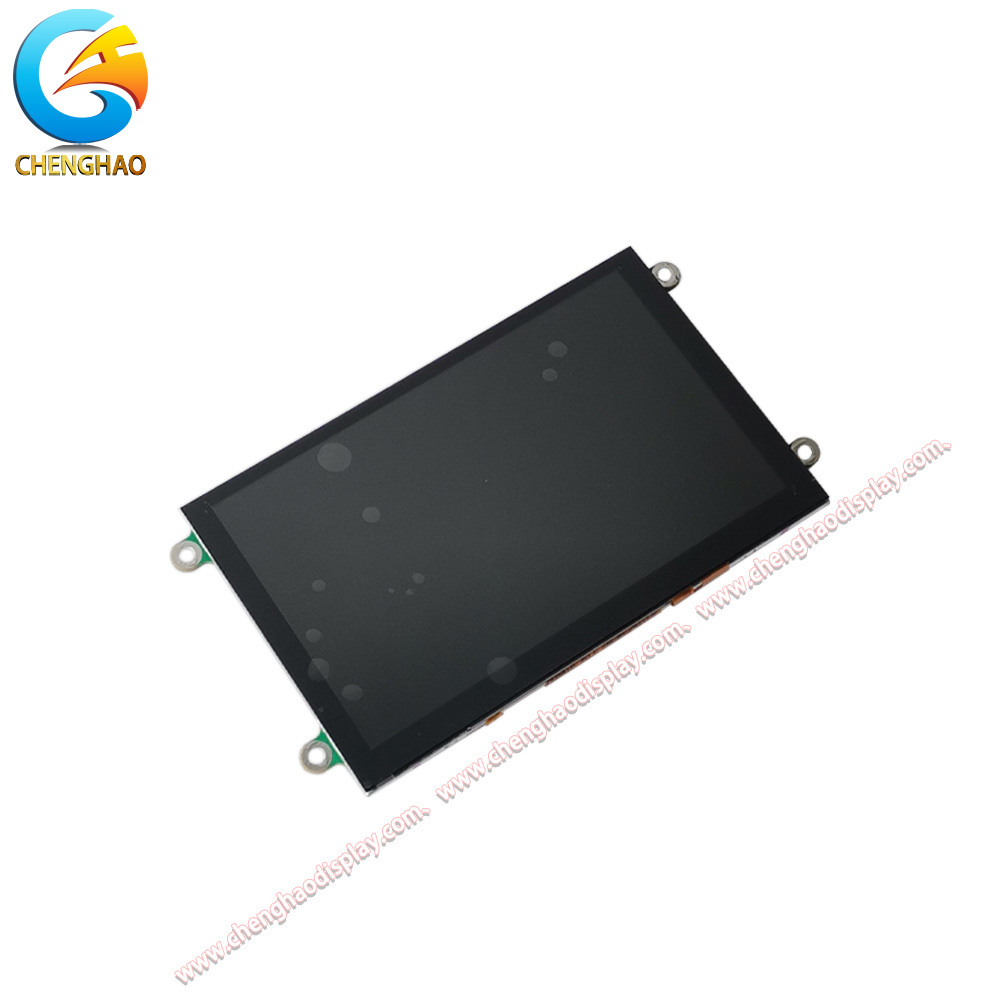

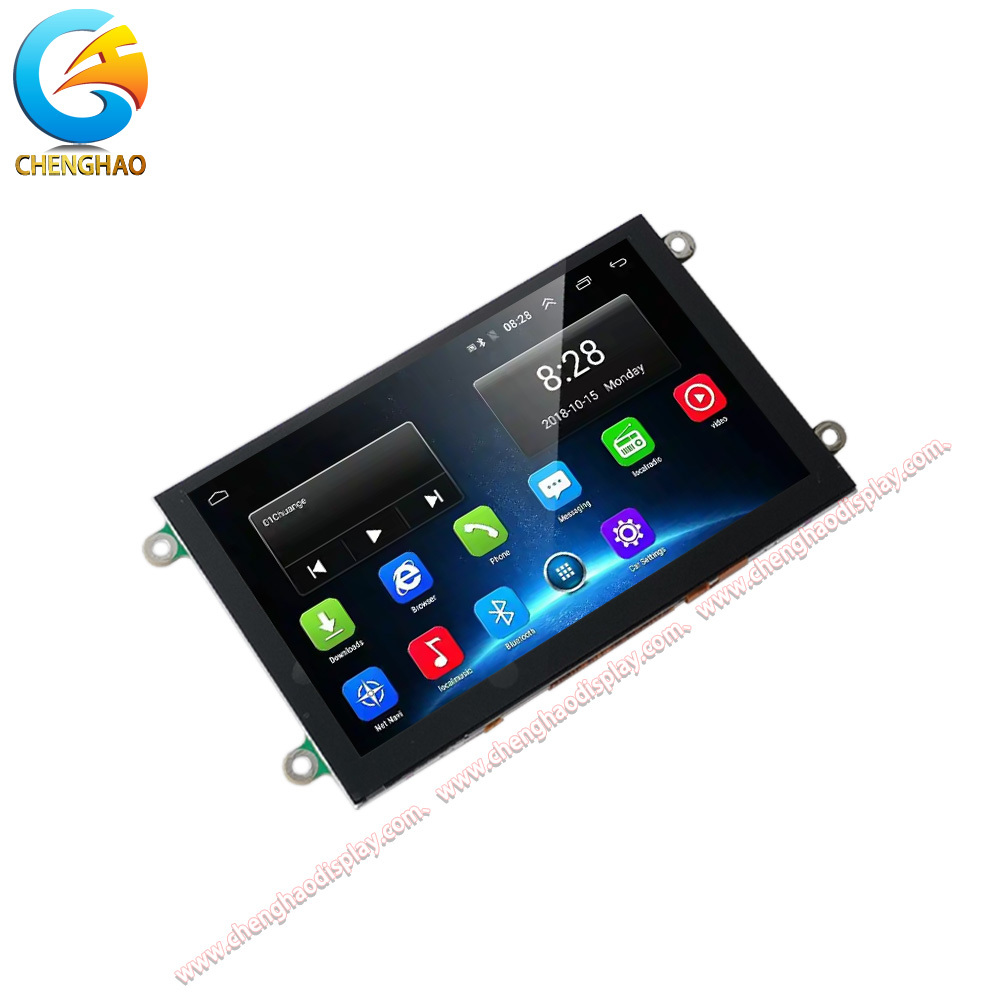

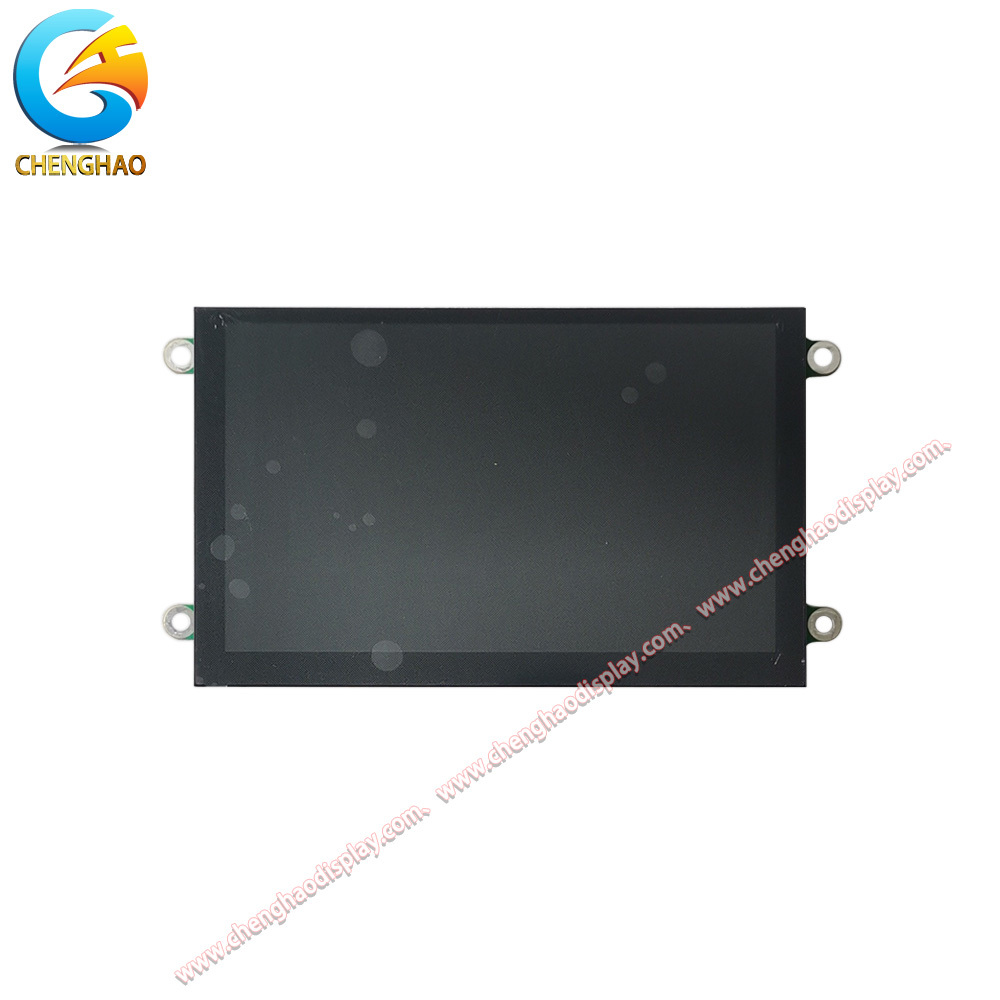

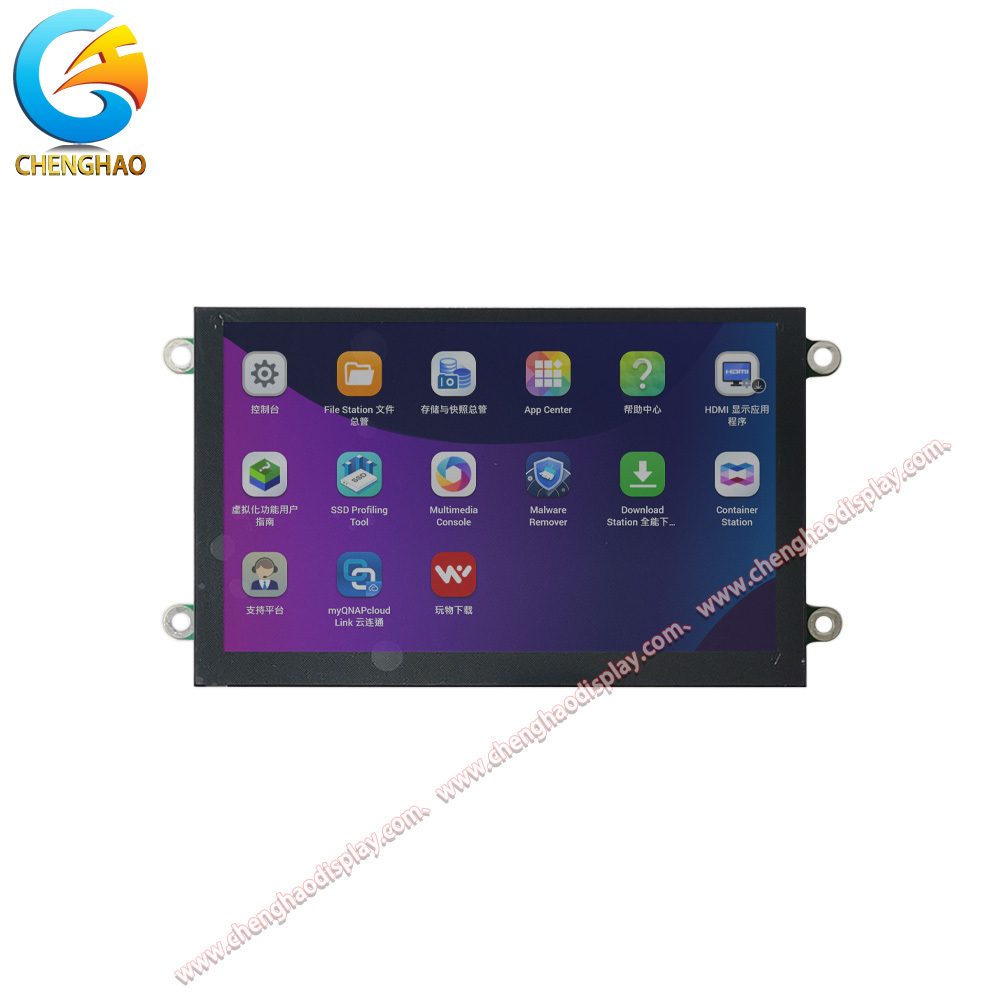

Módulo LCD IPS TFT de 5 polegadas com toque capacitivo - Display SPI de alto brilho de 900 cd/m2

Descrição do produto

O CH500WV05B-CT-PA é um módulo LCD IPS TFT de 5,0 polegadas com um painel de toque capacitivo integrado e um controlador gráfico EVE2 incorporado.Com uma resolução de 800 x 480 pixels WVGA e um brilho ultra-alto de 900 cd/m2, este ecrã oferece excepcional clareza de imagem e legibilidade à luz solar, tornando-o ideal para quiosques ao ar livre, dispositivos médicos e aplicações industriais HMI onde a luz ambiente é forte.A tecnologia IPS avançada proporciona um grande ângulo de visão de 80/80/80/80 graus, assegurando uma reprodução de cores e uma qualidade de imagem consistentes de praticamente qualquer direção, sem desvio ou inversão de cores.Equipado com uma interface SPI padrão que também suporta os modos D-SPI e Q-SPI, este módulo oferece comunicação de dados flexível e de alta velocidade, minimizando o número de pinos de E/S necessários no controlador host.O ecrã funciona em modo de transmissão com tecnologia normalmente preta e apresenta um tratamento de superfície anti-brilho para minimizar efetivamente os reflexos das fontes de luz ambienteO painel de toque capacitivo integrado com uma cobertura de lente de vidro durável fornece capacidade de entrada sensível, precisa e multi-toque.Um painel de direção de PCB incorporado é fixado na parte traseira do módulo, incorporando um motor de vídeo incorporado EVE2 que lida com a renderização do ecrã, processamento táctil e saída de áudio,reduzir significativamente a carga sobre o microcontrolador anfitrião e simplificar a concepção do sistemaCom opções de ligação dupla, incluindo um cabeçalho de caixa IDC de 20 pinos e um conector FFC de 20 pinos,Este módulo oferece possibilidades de integração versáteis para uma ampla gama de aplicações embutidas em toda a indústria., médicos e mercados de casas inteligentes.

Características do produto

• Ultra-alto brilho para a leitura da luz solar: Com um brilho típico de 900 cd/m2, o ecrã permanece claramente visível mesmo sob luz solar direta.Interfaces de equipamento de jardimO circuito de luz de fundo LED de alta luminosidade, accionado por um controlador LED de alta eficiência com controlo PWM,garante um brilho constante, mantendo a eficiência energética.

• Controlador gráfico integrado EVE2 para conceção de sistemas simplificados: O motor de vídeo incorporado (EVE2) integra o controle do ecrã, o gerenciamento táctil e a saída de áudio em um único chip.Isso elimina a necessidade de um controlador gráfico separado ou buffer de quadroO EVE2 suporta primitivos gráficos avançados, renderização de widgets e reprodução de áudio.permitindo interfaces humano-máquina ricas com apenas um microcontrolador SPI de baixo custo.

• Tecnologia de exibição IPS com ângulo de visão completo: O painel IPS (In-Plane Switching) oferece um desempenho de cor superior com ângulos de visão de 80/80/80/80 graus em todas as direções.As cores permanecem estáveis e precisas sem inversão ou perda significativa de brilho quando vistas de ângulos extremosIsto é particularmente importante para dispositivos com posições de visão largas ou ajustáveis, tais como equipamentos médicos, painéis de controlo industriais,e monitores instalados no veículo partilhados entre o condutor e o passageiro.

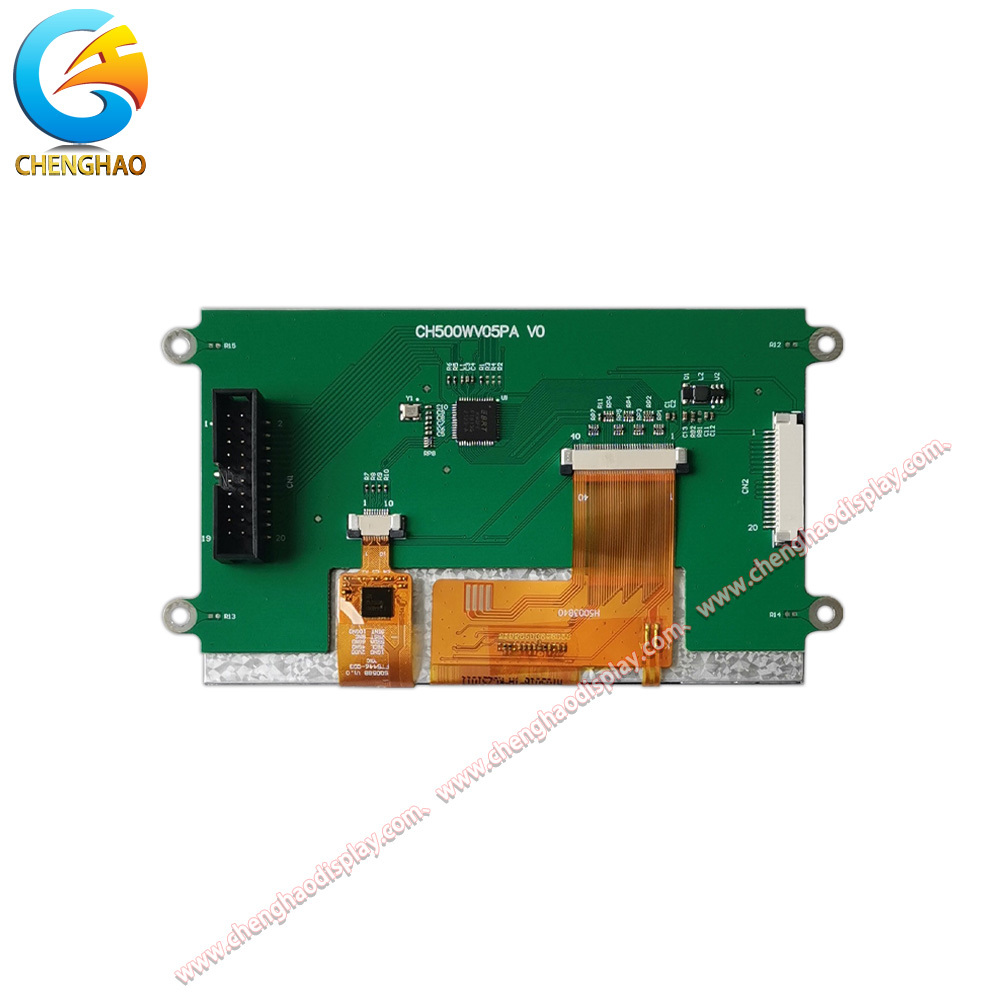

• Conectividade de duas interfaces para integração flexível: O módulo oferece duas opções de ligação independentes: um cabeçalho de caixa IDC 2x10 de 20 pinos com passo de 2,54 mm e um conector FFC de contato superior de 1,0 mm de 20 pinos.Este projeto de interface dupla permite que os engenheiros escolham o método de ligação mais adequado para o seu layout PCB específico e restrições mecânicasA conectividade flexível reduz a necessidade de placas adaptadoras personalizadas e simplifica a prototipagem, produção e manutenção em campo.

Desenho do produto

Especificações pormenorizadas

Introdução personalizada

Na Shenzhen ChengHao Optoelectronic Co., Ltd., especializamos-nos em fornecer serviços profissionais de personalização para módulos TFT LCD, telas LCD monocromáticas e módulos OLED coloridos e monocromáticos.Para os módulos de exibição CH500WV05B-CT-PA e similares, oferecemos opções de personalização abrangentes para atender a diversos requisitos de aplicação.Nosso serviço de personalização FPC permite ajuste da estrutura do fator de forma e configuração do pin para combinar layouts de conectores específicosSuportamos vários tipos de interface, incluindo SPI, MCU, RGB, MIPI, LVDS e HDMI, permitindo uma integração perfeita com vários controladores host.Os níveis de brilho podem ser adaptados de 200-300 cd/m2 padrão a configurações de alto brilho superiores a 500 cd/m2 de acordo com o ambiente alvoAs opções de painel de toque incluem toque capacitivo, toque resistivo ou configuração sem toque.Impressão em serigrafiaOpções de tratamento de superfície como anti-reflexão (AG), anti-reflexão (AR),e revestimentos anti-impressão digital (AF) estão disponíveis para melhorar o desempenho da tela em ambientes de aplicação desafiadoresQuer precise de um módulo padrão ou de uma solução de exibição totalmente personalizada, a nossa equipa de engenheiros está pronta para apoiar o seu projecto desde o conceito até à produção.

Casos de aplicação

• Painéis de controlo e HMI industriais: O tamanho de 5,0 polegadas com resolução de 800x480 é ideal para interfaces industrial homem-máquina usadas em terminais de programação PLC, controladores de máquinas CNC e painéis de automação de fábrica.O alto brilho e a superfície anti-reflexo garantem a legibilidade em ambientes de fábrica bem iluminadosA interface SPI simplifica a ligação a microcontroladores industriais comuns,e o grande ângulo de visão permite que os operadores leiam a exibição a partir de diferentes posições ao redor do equipamento.

• Displays de dispositivos médicos: A tecnologia IPS com ângulos de visão 80/80/80/80 torna este módulo adequado para equipamentos de monitorização médica, dispositivos de diagnóstico portáteis,e terminais de informação do paciente onde a reprodução precisa de cores e a legibilidade de vários ângulos são críticosO painel táctil integrado permite interfaces higiênicas e sem botões, mais fáceis de limpar e esterilizar.Ajudar a cumprir os requisitos de consumo de energia e certificação.

• Painéis de controlo de domicílio inteligente e IoT: Este módulo de exibição é uma excelente escolha para hubs de controle doméstico inteligente, painéis de automação e interfaces de gateway IoT.O formato compacto de 5 polegadas se encaixa bem em painéis montados na parede e dispositivos de desktopA capacidade de saída de áudio do controlador EVE2 permite solicitações de voz e sons de alerta sem hardware de áudio adicional.A interface táctil capacitiva suporta a interação moderna baseada em gestos, e o alto brilho garante a legibilidade em corredores escuros e salas de estar iluminadas pelo sol.

Perguntas frequentes

P: Qual é a aplicação típica do módulo CH500WV05B-CT-PA?R: Este módulo é projetado para HMI industriais, equipamentos médicos, painéis de controle domésticos inteligentes, quiosques externos e qualquer sistema incorporado que exija uma exibição de cores de alto brilho com interface táctil.O seu controlador gráfico integrado EVE2 torna-o particularmente adequado para aplicações em que a redução da carga do processador host e a simplificação do design do hardware são prioridades.

P: O módulo inclui o painel táctil, ou preciso comprá-lo separadamente?R: O CH500WV05B-CT-PA vem com um painel de toque capacitivo integrado e uma tampa de lente de vidro pré-montada.O controlador táctil é manuseado pelo processador EVE2 incorporado, por isso não é necessário um controlador de toque externo.

P: Que microcontroladores ou processadores são compatíveis com a interface SPI?R: Qualquer microcontrolador com uma interface SPI pode se comunicar com este módulo, incluindo STM32, ESP32, Arduino, Raspberry Pi Pico e muitos outros.O controlador gráfico EVE2 lida com toda a renderização do ecrã e processamento táctil, então o MCU host só precisa enviar comandos gráficos via SPI, tornando-o compatível mesmo com microcontroladores de baixa contagem de pinos e baixo desempenho.

P: Posso utilizar simultaneamente o cabeçalho IDC e o conector FFC?R: Não, o CN1 (IDC Box Header) e o CN2 (FFC Connector) partilham as mesmas atribuições de pin e são concebidos como opções de ligação alternativas.Escolha a opção que melhor combina com o seu layout de PCB e design mecânico.

P: Qual é a vantagem do controlador EVE2 a bordo em comparação com um módulo TFT padrão?R: O controlador EVE2 elimina a necessidade de um processador gráfico separado, RAM de buffer de quadro e controlador táctil.e reprodução de áudio tudo em um chipIsso reduz o custo do BOM, a complexidade do PCB, o consumo de energia e o tempo de desenvolvimento do firmware.Aplicações que normalmente exigiriam um microcontrolador de ponta com controlador TFT-LCD podem usar um controlador mais simples, MCU com SPI habilitado de menor custo.

P: A superfície anti-reflexo afeta a sensibilidade ao toque?R: Não, o tratamento de superfície anti-reflexo (AG) é aplicado na superfície exterior da tampa da lente de vidro e não afeta a sensibilidade ou precisão do toque capacitivo.O tratamento com AG reduz os reflexos das fontes luminosas ambientais, melhorando a legibilidade sem comprometer o desempenho táctil.

P: Qual é a vida útil da luz de fundo LED a 900 cd/m2 de brilho?R: A luz de fundo LED é classificada para normalmente 30.000 a 50.000 horas de funcionamento a corrente nominal.que pode prolongar a vida útil da luz de fundo quando operada a níveis de brilho reduzidos em ambientes internos.
