0Módulo de exibição OLED monocromático de 49 polegadas CH049L001A-PW com interface IIC

Descrição do produto

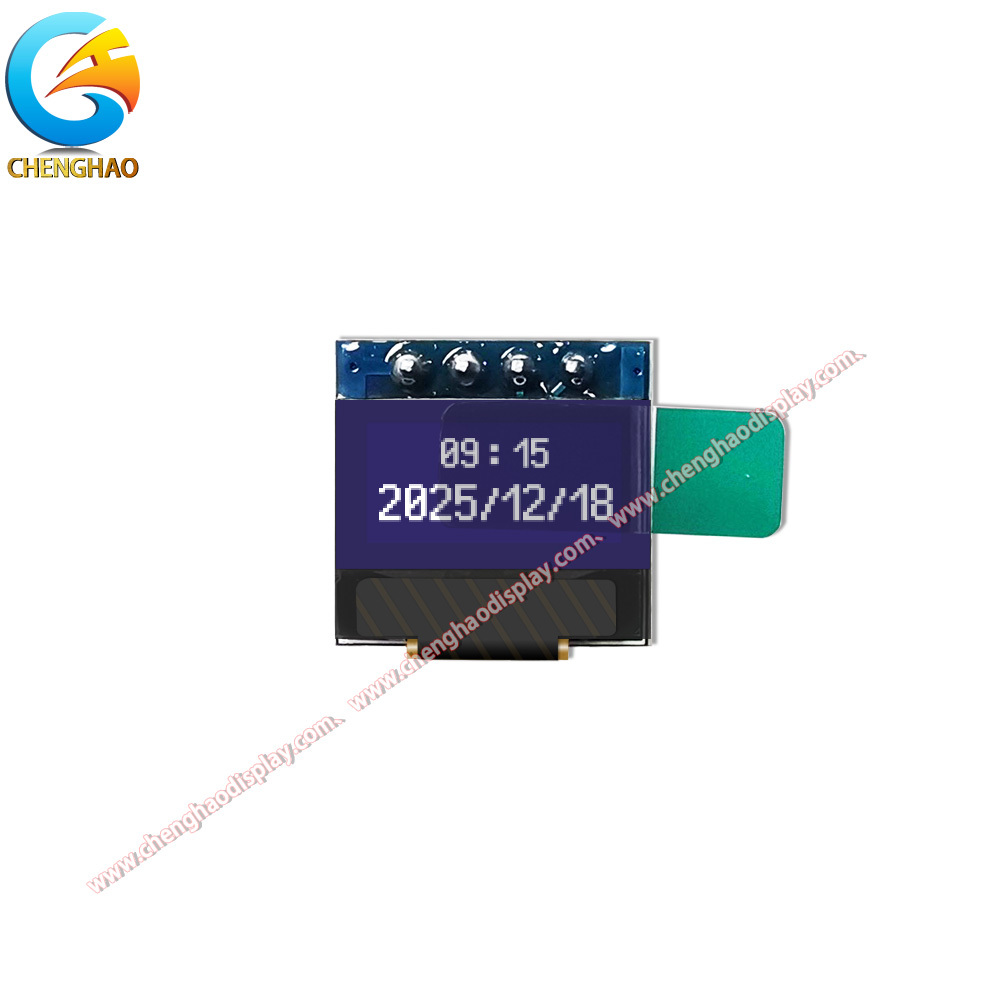

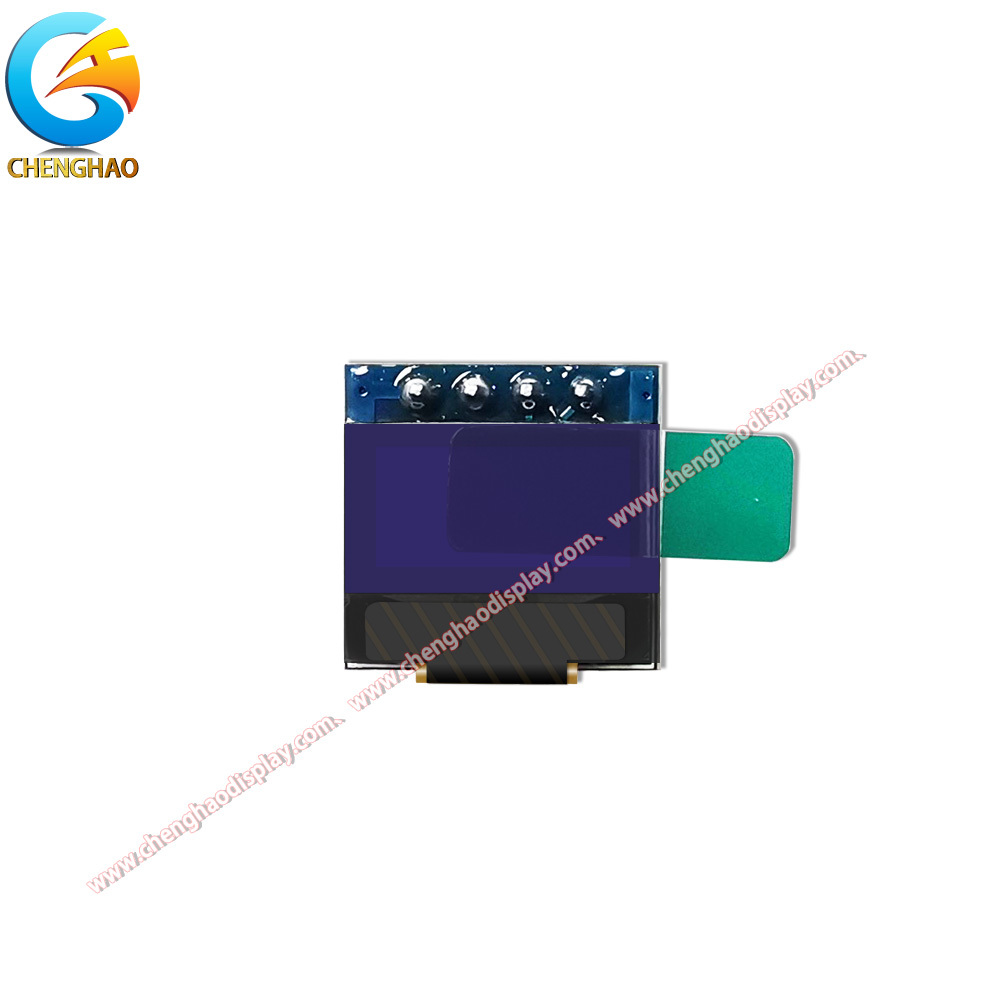

O CH049L001A-PW é um módulo de display OLED monocromático compacto de 0,49 polegadas fabricado pela Chenghao Optoelectronic. Projetado com uma arquitetura OLED de matriz passiva (PMOLED), este display ultrapequeno oferece imagens nítidas em branco sobre preto com uma resolução de 64 x 32 pontos, tornando-o a escolha ideal para aplicações incorporadas com espaço limitado, onde a indicação clara de status e a legibilidade do texto são essenciais.

Construído em torno de uma interface de comunicação IIC (I2C) robusta, o CH049L001A-PW requer apenas quatro pinos para operação completa —ND, VCC, SCL e SDA. Essa configuração minimalista de pinos simplifica o layout da PCB e reduz a complexidade da fiação, o que é particularmente valioso em designs de dispositivos compactos. O módulo apresenta uma dimensão total de PCB de 15 mm (±0,3 mm), com uma área de exibição ativa medindo 5,58 x 3,81 mm, fornecendo espaço de tela suficiente para ícones, gráficos simples e sequências alfanuméricas curtas.

Uma das características de destaque deste módulo OLED é a sua excepcional faixa de temperatura operacional de -40°C a +85°C. Esta ampla tolerância à temperatura garante um desempenho confiável em ambientes exigentes, desde o monitoramento logístico da cadeia de frio até painéis de controle de automação industrial instalados perto de fontes de calor. A faixa de temperatura de armazenamento corresponde à faixa operacional, garantindo durabilidade a longo prazo mesmo quando o dispositivo não está ativamente ligado.

Como um display OLED autoemissivo, o CH049L001A-PW não depende de luz de fundo, resultando em menor consumo de energia em comparação com alternativas tradicionais de LCD. O fundo preto verdadeiro e a alta taxa de contraste inerentes à tecnologia OLED garantem excelente legibilidade sob diversas condições de iluminação ambiente. Cada pixel emite luz de forma independente, permitindo detalhes nítidos de pontos com uma densidade de pixel que alcança uma renderização fina de texto pequeno e elementos gráficos simples.

O CH049L001A-PW está em conformidade com os requisitos de proteção ambiental ROHS, refletindo o compromisso da Chenghao com a fabricação sustentável de eletrônicos. Seja implantado em instrumentos médicos portáteis, leituras de sensores industriais, displays de nós IoT ou subdisplays de eletrônicos de consumo, este módulo OLED em miniatura oferece saída visual confiável em um espaço excepcionalmente pequeno. Sua interface IIC simples e amplo desempenho de temperatura fazem dele uma solução ideal para engenheiros que buscam um componente de microdisplay confiável para seu próximo projeto de design integrado.

Recursos do produto

Formato ultracompacto de 0,49 polegadasMedindo apenas 15 mm na PCB, o CH049L001A-PW foi projetado para aplicações onde o espaço da placa é escasso. Seu tamanho reduzido permite que os projetistas integrem um display visível em ferramentas de diagnóstico portáteis, sensores compactos e painéis de controle em miniatura sem sacrificar outros componentes críticos. A interface IIC de 4 pinos reduz ainda mais o espaço necessário para a fiação do display, liberando espaço valioso na PCB para circuitos adicionais.

Amplo desempenho de temperatura (-40°C a +85°C)Ao contrário de muitos pequenos monitores de consumo, este módulo OLED é classificado para operação total de -40°C a +85°C. Isso o torna adequado para registradores de dados externos expostos a condições geladas de inverno, instrumentos de chão de fábrica próximos a máquinas de alta temperatura e subsistemas automotivos que passam por ciclos térmicos extremos. Os engenheiros não precisam mais comprometer a qualidade da exibição ao projetar para ambientes agressivos.

Tecnologia OLED autoemissiva de baixo consumo de energiaComo um OLED de matriz passiva, o CH049L001A-PW gera sua própria luz sem a necessidade de luz de fundo. Cada pixel consome energia apenas quando iluminado, o que significa que o consumo de energia aumenta naturalmente com a complexidade do conteúdo. Para dispositivos IoT alimentados por bateria e instrumentos portáteis que exibem telas de status estáticas na maior parte do tempo, isso se traduz em uma vida útil significativamente maior da bateria em comparação com alternativas de LCD retroiluminado.

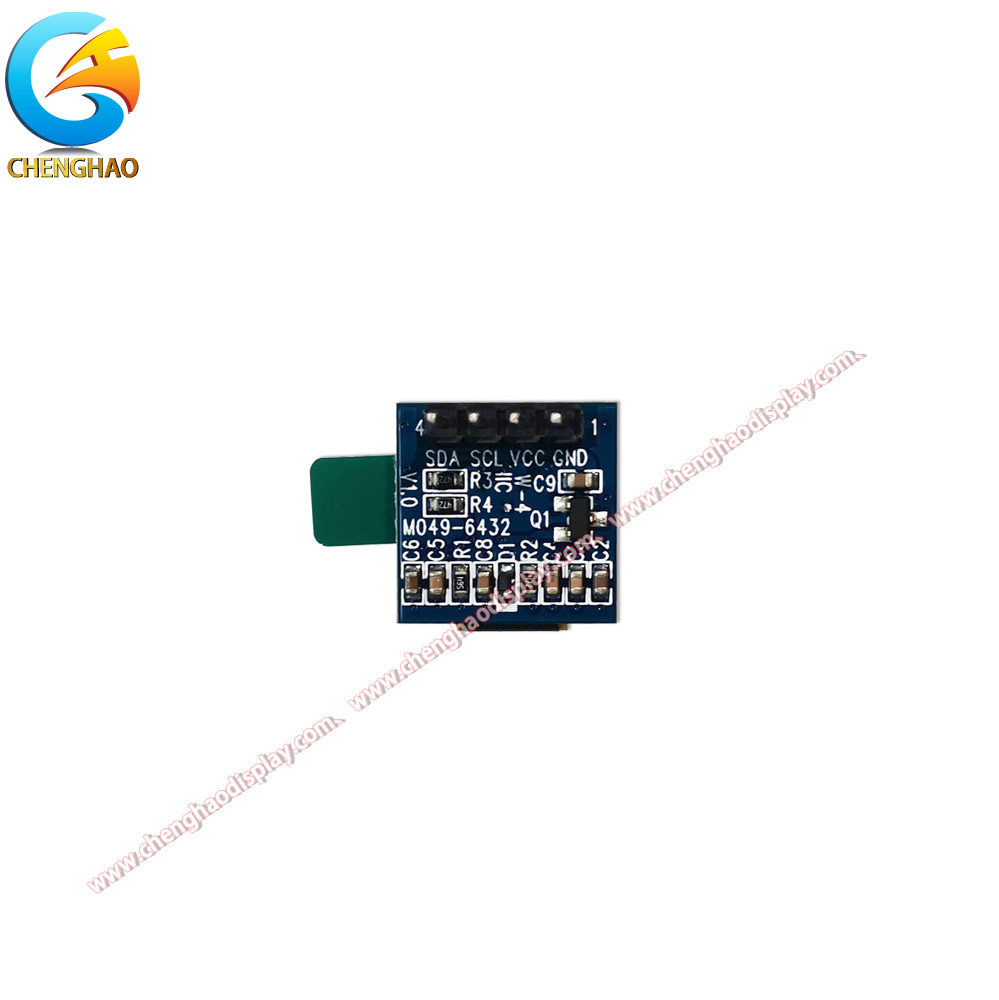

Interface IIC simples de 4 pinos para fácil integraçãoCom apenas quatro pinos de conexão (GND, VCC, SCL, SDA), este módulo minimiza o esforço de design de hardware e a complexidade do driver de software. O barramento IIC permite que vários dispositivos compartilhem as mesmas duas linhas de comunicação, permitindo configurações de vários monitores ou fácil coexistência com outros periféricos IIC, como sensores de temperatura, EEPROMs e ADCs no mesmo barramento.

Visuais monocromáticos de alto contrasteA tecnologia OLED monocromática oferece um fundo preto verdadeiro com pixels brancos brilhantes, alcançando uma taxa de contraste muito superior à dos painéis LCD convencionais. Isso garante uma legibilidade clara mesmo em ambientes com pouca luz, tornando o display adequado para indicadores de dispositivos médicos, painéis de status industriais e qualquer aplicação onde a clareza visual é crítica.

Compatível com ROHS e ambientalmente responsávelO CH049L001A-PW atende aos padrões de proteção ambiental ROHS, garantindo a conformidade com os regulamentos internacionais para substâncias perigosas. Esta certificação simplifica o processo de aprovação de produtos para aplicações médicas e automotivas que exigem conformidade ambiental rigorosa para todos os componentes eletrônicos utilizados em seus projetos.

Desenho do Produto

Especificações detalhadas

Introdução personalizada

A Chenghao Optoelectronic oferece serviços profissionais de personalização de módulos de exibição em quatro categorias principais de produtos: módulos TFT LCD, monitores LCD mono, módulos OLED coloridos e módulos OLED mono. Com anos de experiência na indústria de displays, nossa equipe de engenharia trabalha em estreita colaboração com os clientes para fornecer soluções de displays personalizadas que atendam precisamente aos requisitos de seus projetos.

Personalização FPCFornecemos designs FPC personalizados, incluindo formato de circuito flexível, contagem de pinos e especificações de conector. Se você precisa de uma cauda mais curta, um raio de curvatura exclusivo ou linhas de sinal adicionais para sensores integrados, nossa equipe de engenharia FPC pode acomodar uma ampla gama de requisitos de projeto.

Personalização da interfaceChenghao oferece suporte à personalização de interface em vários protocolos de comunicação, incluindo SPI, MCU (paralelo), RGB, MIPI, LVDS, EDP e HDMI. Podemos adaptar qualquer módulo de exibição ao seu padrão de interface preferido, garantindo integração perfeita com sua plataforma MCU ou SoC existente.

Personalização de brilhoDependendo do cenário de sua aplicação, oferecemos níveis de brilho que variam do padrão (200–400 cd/m²) para ambientes internos até configurações de alto brilho (500+ cd/m²) para aplicações externas ou com alta iluminação ambiente. Cada especificação de brilho é validada através de testes rigorosos para garantir um desempenho consistente.

Personalização do painel de toqueNossos módulos de display podem ser configurados com toque capacitivo, toque resistivo ou entregues sem funcionalidade de toque. As opções de toque capacitivo suportam gestos multiponto, enquanto o toque resistivo é ideal para cenários de operação com luvas ou entrada de caneta.

Tratamento de superfície e cobertura de vidroChenghao fornece tratamento de superfície anti-reflexo (AG) para minimizar reflexos em ambientes claros. Também projetamos vidros de cobertura personalizados com espessura, formato, cor e serigrafia personalizados para atender às necessidades estéticas e funcionais específicas do invólucro do seu produto.

Por que escolher Chenghao para personalização?Com engenharia interna, recursos de prototipagem rápida e controle de qualidade rigoroso, a Chenghao oferece soluções de exibição personalizadas com prazos de entrega curtos e preços competitivos. Entre em contato com nossa equipe de vendas hoje para discutir seus requisitos de personalização de display e receber um orçamento detalhado para seu projeto.

Casos de aplicação

Dispositivos portáteis de diagnóstico médicoO CH049L001A-PW é adequado para instrumentos médicos compactos, como oxímetros de pulso portáteis, medidores de glicose portáteis e monitores de pacientes em miniatura. Sua ampla faixa de temperatura operacional garante um desempenho preciso do display em diversos ambientes clínicos e de campo, enquanto o baixo consumo de energia prolonga a vida útil da bateria durante o uso prolongado em cenários médicos de emergência.

Nós sensores IoT industriaisEm implantações de IoT industriais e de fábricas inteligentes, este módulo micro OLED serve como um display local ideal para nós de sensores sem fio, monitores ambientais e gateways de computação de ponta. A interface IIC de 4 pinos integra-se facilmente com plataformas de microcontroladores comuns, e a tecnologia OLED autoemissiva fornece legibilidade clara em pisos de fábrica mal iluminados ou interiores de gabinetes de controle.

Subdisplays de eletrônicos de consumoAlém das aplicações industriais e médicas, o CH049L001A-PW pode ser integrado em produtos eletrônicos de consumo como um display de status secundário para equipamentos de áudio, controladores domésticos inteligentes, sistemas de gerenciamento de bateria e equipamentos de teste portáteis. Seu fundo preto verdadeiro e texto branco nítido criam uma aparência visual moderna e premium em uma área de exibição notavelmente pequena.

Perguntas frequentes

Q1: Qual é a resolução do display OLED CH049L001A-PW?

R: O CH049L001A-PW apresenta uma resolução de 64 x 32 pontos, fornecendo densidade de pixels suficiente para exibir sequências de texto curtas, ícones de status e gráficos simples em aplicativos incorporados compactos.

Q2: Qual interface de comunicação este módulo usa?

R: Este módulo OLED se comunica através da interface IIC (I2C) com apenas quatro pinos: GND, VCC, SCL e SDA. O protocolo IIC de dois fios simplifica as conexões de hardware e a implementação do driver de software.

Q3: Qual é a faixa de temperatura operacional?

R: O CH049L001A-PW suporta uma faixa de temperatura operacional de -40°C a +85°C, tornando-o adequado para aplicações industriais, médicas e externas que enfrentam condições térmicas extremas.

Q4: Este módulo requer luz de fundo?

R: Não. Como um display OLED de matriz passiva, o CH049L001A-PW é autoemissivo e não requer luz de fundo. Isso resulta em menor consumo de energia e um perfil geral de módulo mais fino em comparação com alternativas de LCD retroiluminado.

Q5: Chenghao pode personalizar o FPC ou a configuração de pinos deste módulo?

R: Sim. Chenghao oferece serviços de personalização abrangentes, incluindo formato FPC, contagem de pinos, tipo de interface, nível de brilho e design de tampa de vidro. Entre em contato com nossa equipe de vendas com seus requisitos específicos para uma solução personalizada.

Q6: O CH049L001A-PW ROHS é compatível?

R: Sim. O CH049L001A-PW atende aos requisitos de proteção ambiental ROHS, garantindo a conformidade com os regulamentos internacionais sobre substâncias perigosas em componentes eletrônicos.

P7: Quais são as aplicações típicas para este display OLED de 0,49 polegadas?

R: As aplicações comuns incluem dispositivos médicos portáteis, monitores de sensores IoT industriais, painéis de controladores domésticos inteligentes, indicadores de status de equipamentos de áudio, leituras de sistemas de gerenciamento de bateria e outros sistemas embarcados com espaço limitado que exigem uma interface visual compacta.
