2.25 polegadas TFT LCD Display Module 76x284 SPI Interface Alto brilho

Descrição de produto

1Descrição do produto

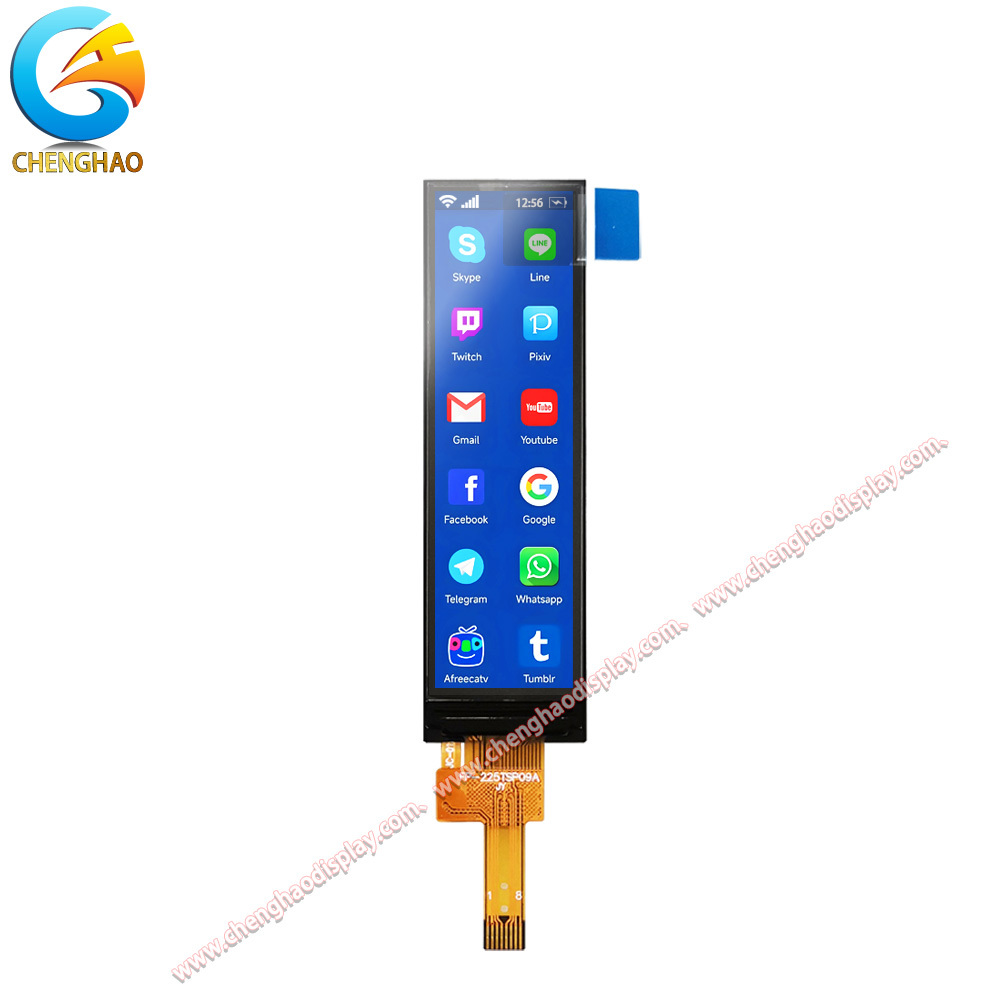

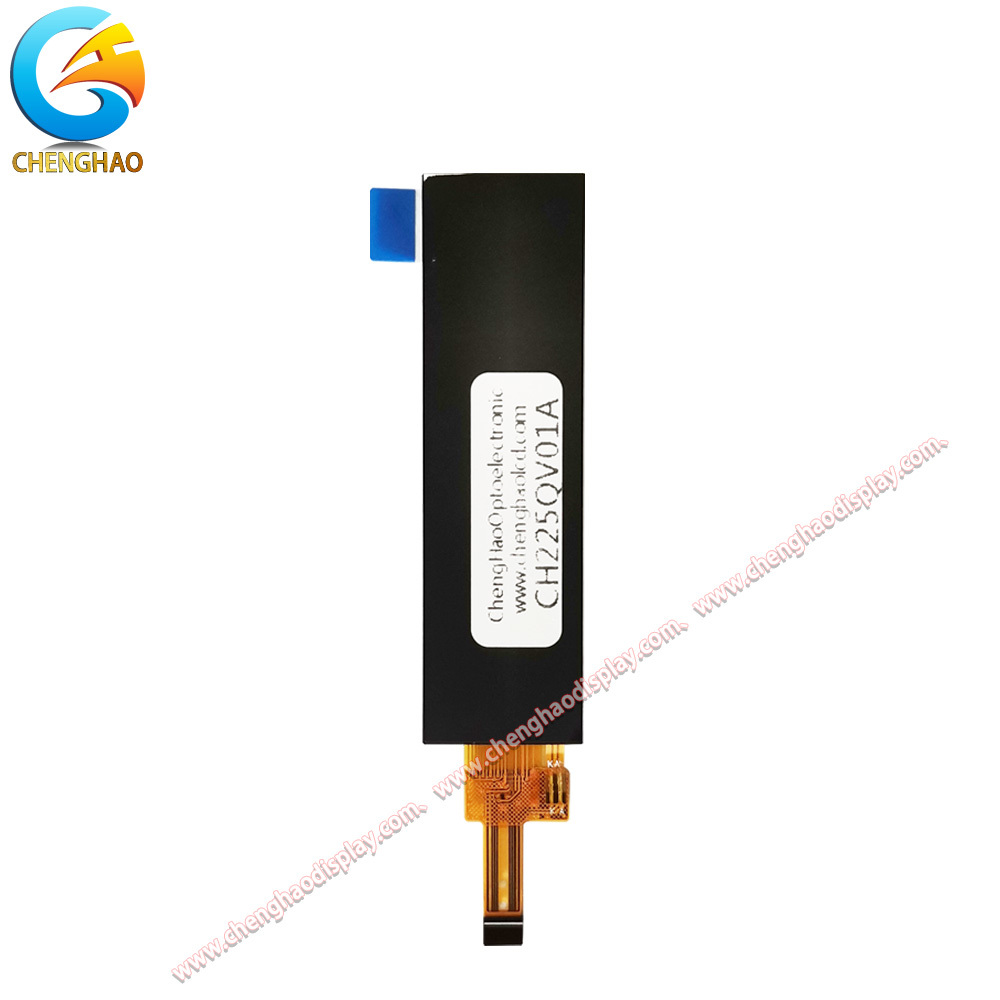

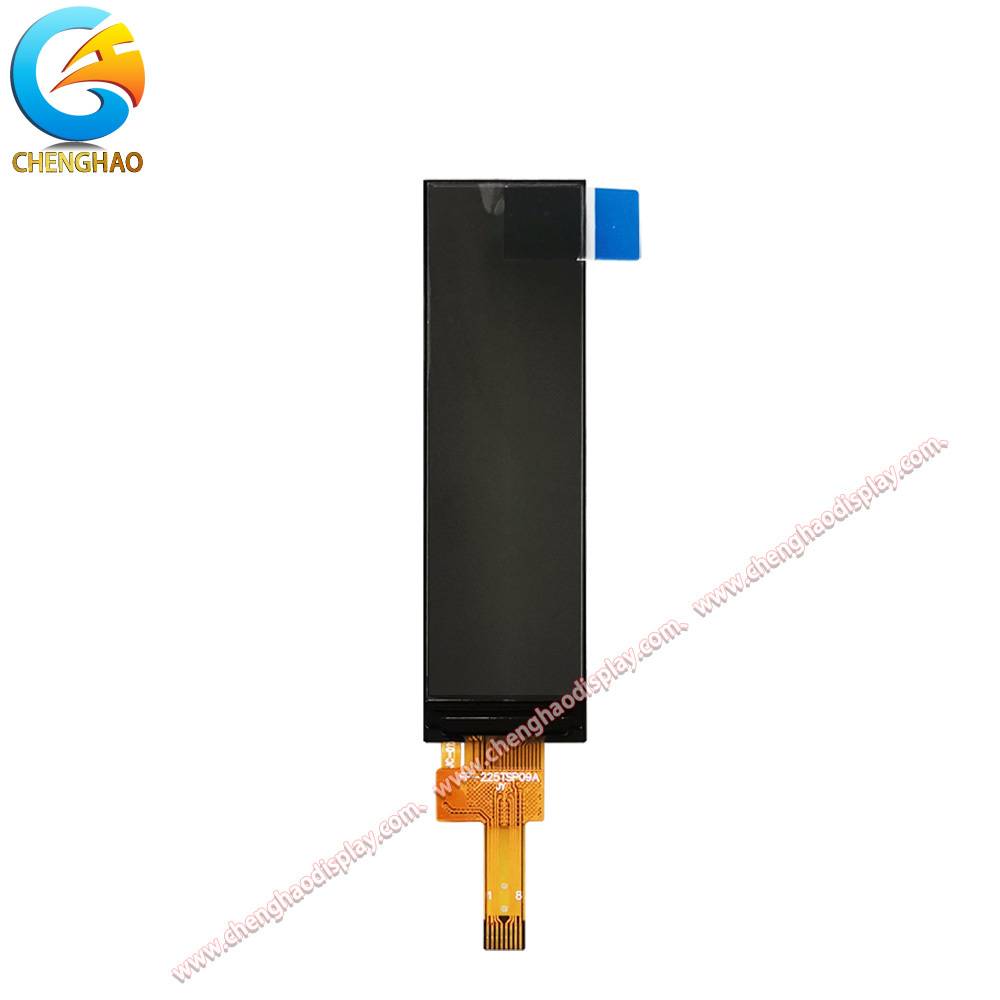

CH225QV01A é um módulo LCD TFT de 2,25 polegadas a-Si com resolução QVGA de 76x284 pixels, projetado para dispositivos eletrônicos portáteis e portáteis compactos.fornecer uma legibilidade da luz solar para aplicações ao ar livre.
O módulo utiliza o IC de controlador *** com uma interface serial SPI de 4 fios, compatível com a maioria dos microcontroladores com baixa contagem de pinos.Intervalo de armazenagem entre -30°C e +80°CO módulo é compatível com a RoHS e mede 17,90 x 62,50 mm.

2Características

·2Display de matriz ativa TFT a-Si diagonal de 25 polegadas com resolução 76*284

·Alto brilho de 500 cd/m2 (normal) para excelente legibilidade à luz solar

·Interface serial SPI de 4 fios para comunicação fácil e rápida com MCUs

·12 horas direção de visão ideal para aplicações orientadas para retratos

·Ampla gama de temperaturas de funcionamento: -20°C a +70°C

·Projeto de luz de fundo LED de baixa potência adequado para dispositivos a bateria

·Profil fino e construção leve para integração de dispositivos portáteis

·Modo polarizador transmissor / normalmente branco para qualidade de imagem clara

·Compatível com a RoHS, cumprindo os requisitos de proteção do ambiente

3Parâmetros técnicos

4. Personalização

Personalização FPC, integração de painel táctil (RTP/CTP), lente de cobertura disponível.

5Apoio.

Ficha de dados completa, código de inicialização, apoio de amostras, apoio técnico fornecido.

6. FAQ

P: Qual é a resolução do ecrã CH225QV01A?

R: A CH225QV01A tem uma resolução QVGA de 76*284 pixels, proporcionando uma qualidade de imagem nítida adequada para texto, ícones e gráficos básicos.

P: Que interface utiliza este módulo?

R: Utiliza uma interface serial SPI de 4 fios, o que facilita a ligação à maioria dos microcontroladores usando apenas 4 linhas de controlo (CS, SCL, SDA, RS).

P: Este ecrã é adequado para utilização ao ar livre?

R: Sim, com um brilho típico de 500 cd/m2, o ecrã oferece boa legibilidade à luz solar, tornando-o adequado para aplicações ao ar livre.

P: Qual é a faixa de temperatura de funcionamento?

R: A faixa de temperatura de funcionamento é de -20°C a +70°C, com uma faixa de armazenamento de -30°C a +80°C, garantindo um desempenho fiável em vários ambientes.

P: O conector FPC pode ser personalizado?

R: Sim, a ChengHao oferece opções de personalização para o FPC, incluindo comprimento, atribuição de pinos e tipo de conector para corresponder ao seu projeto de PCB.

P: Pode ser adicionado um painel táctil a este ecrã?

R: Sim, podemos integrar um painel de toque capacitivo (CTP) ou um painel de toque resistivo (RTP), ou uma lente de cobertura para proteção conforme necessário.
