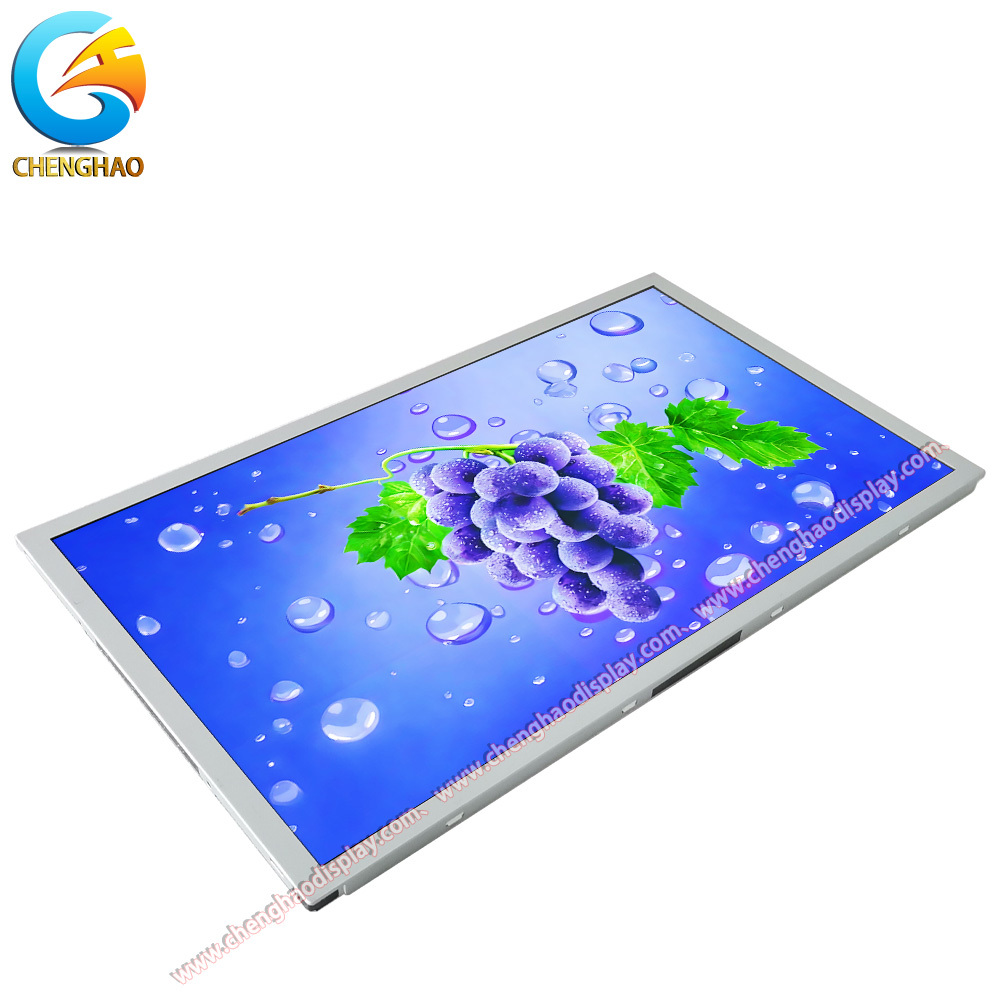

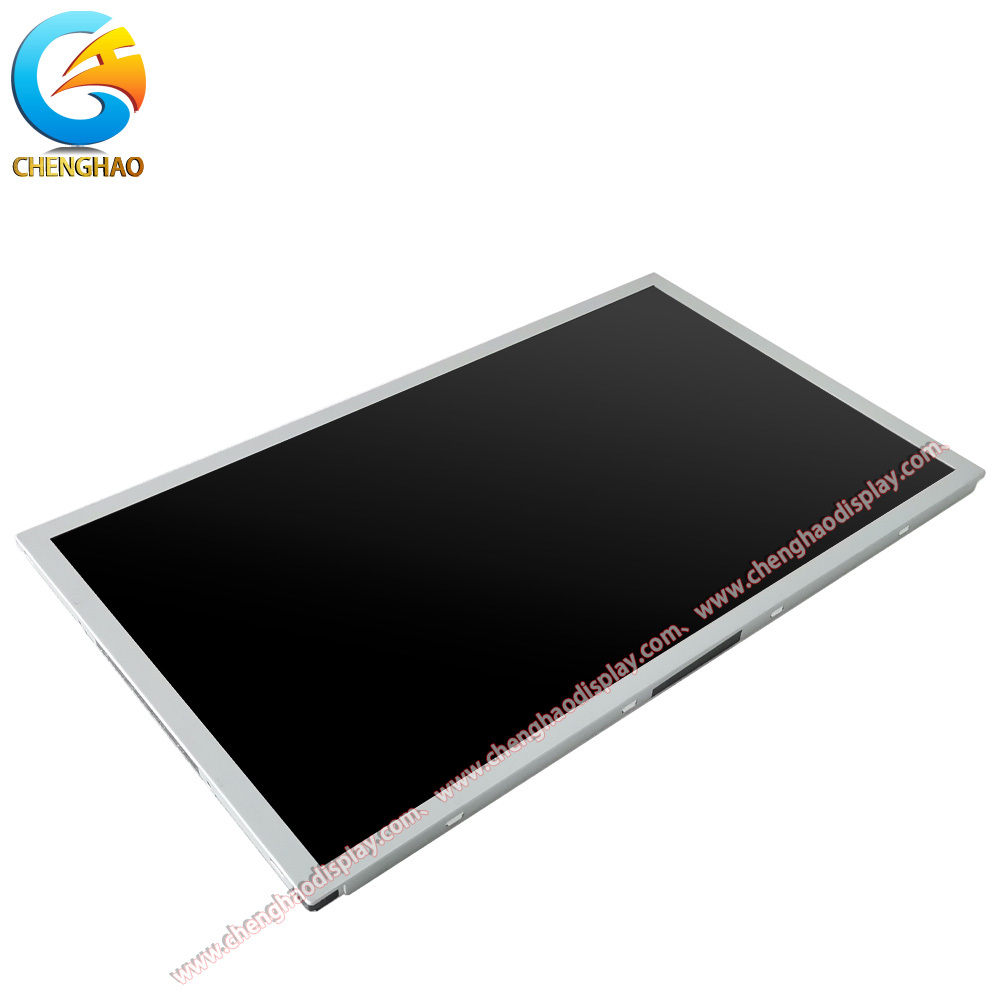

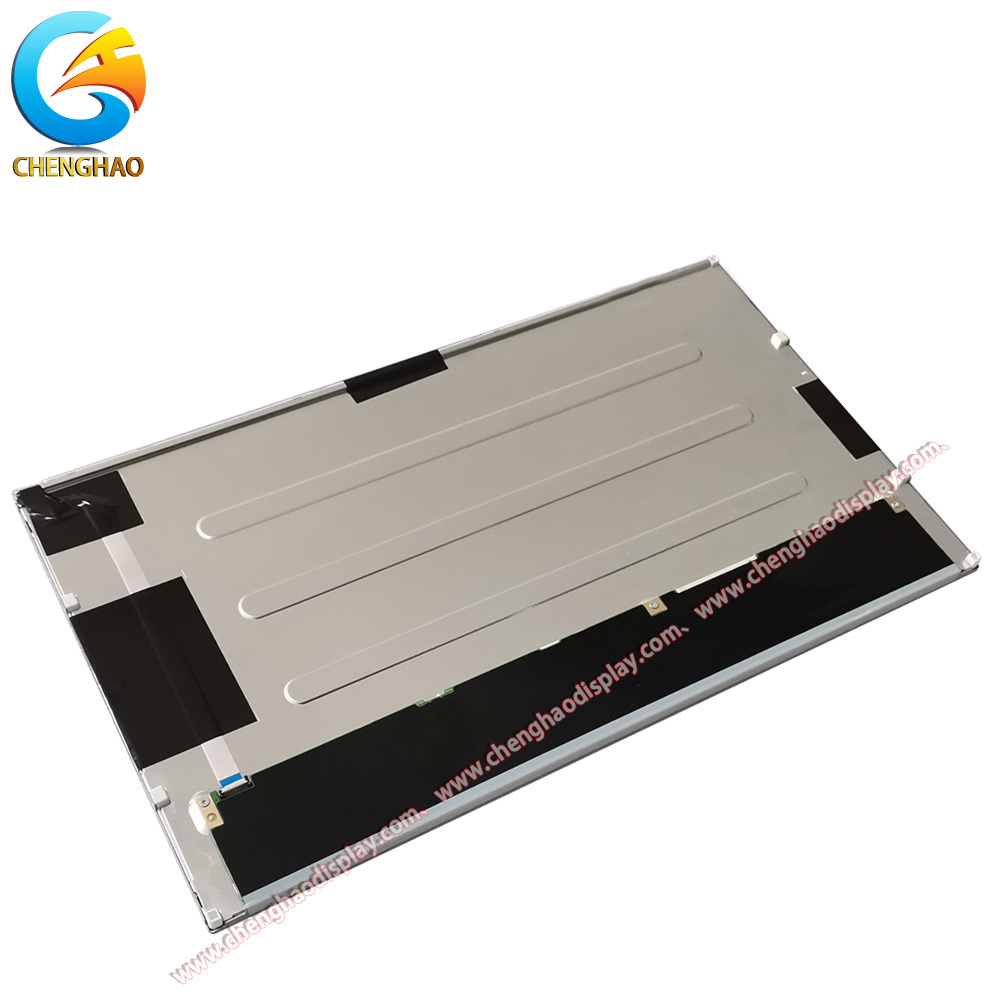

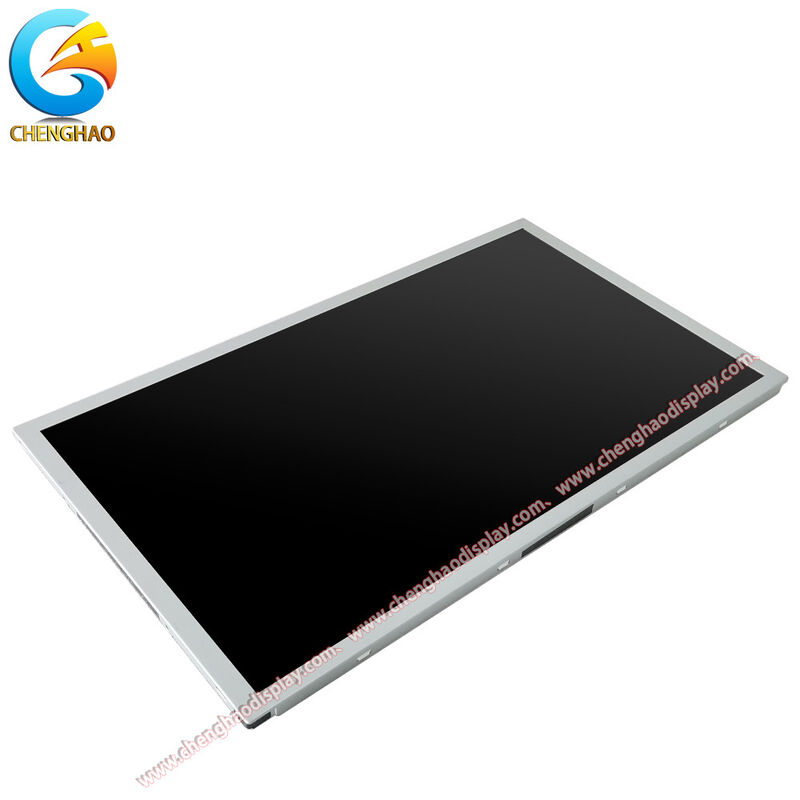

15.6" Large Display Screen 30pins -20 +70 Large Temp LVDS Display Module

Descrição do Produto:

O CH156FH02A é um módulo LCD TFT de 15,6 polegadas projetado para clareza, confiabilidade e adaptabilidade em ambientes visuais exigentes. Apresentando uma resolução nativa Full HD de 1920×1080, ele renderiza imagens nítidas e detalhadas com suporte para 16,7 milhões de cores, garantindo uma reprodução de cores vibrante e precisa. Construído em uma arquitetura TN (Twisted Nematic) transmissiva com modo normalmente branco, o painel oferece resposta rápida de pixels e luminância consistente em sua área ativa de 344×193 mm. Um brilho padrão de 300 cd/m² e uma taxa de contraste de 500:1 proporcionam visibilidade clara sob iluminação ambiente interna típica.

Este módulo utiliza uma interface LVDS através de um circuito impresso flexível de 30 pinos, permitindo transmissão de dados de alta velocidade eficiente com baixa emissão eletromagnética — ideal para instalações sensíveis a ruído. Embora entregue sem funcionalidade de toque integrada, o design acomoda sobreposições de toque capacitivas ou resistivas opcionais durante a produção, permitindo adaptação perfeita a casos de uso interativos. O CH156FH02A opera de forma confiável em uma ampla faixa de temperatura de –20°C a +70°C e pode ser armazenado em condições de –30°C a +80°C, demonstrando resiliência em ambientes térmicos flutuantes.

Como parte da estratégia de personalização modular da Chenghao Optoelectronic, o CH156FH02A serve como uma plataforma fundamental que pode ser aprimorada com retroiluminação personalizada, tolerância de temperatura estendida, revestimentos antirreflexo, blindagem EMI e configurações mecânicas ou ópticas personalizadas. Sua combinação equilibrada de desempenho, robustez e flexibilidade o torna bem adequado para sistemas de controle, equipamentos de diagnóstico, interfaces de automação e outras aplicações de nível profissional onde a fidelidade visual e a estabilidade a longo prazo são críticas.

Parâmetros Técnicos:

Recursos:

• Resolução True Full HD 1920×1080 para Imagens de Precisão
  O CH156FH02A oferece resolução nativa de 1920×1080 pixels, permitindo alta densidade de pixels em sua área ativa de 15,6 polegadas. Este nível de definição garante reprodução de detalhes finos e renderização nítida de texto — essencial para aplicações que exigem interpretação precisa de dados visuais, como interfaces de monitoramento ou sistemas de visualização técnica, onde a clareza afeta diretamente a eficiência operacional.

• Interface LVDS Robusta para Integridade de Sinal Resiliente a Ruído
  Utilizando uma interface LVDS (Low-Voltage Differential Signaling) de 30 pinos, o módulo transmite dados de vídeo com latência mínima e excelente imunidade a interferências elétricas. Este método de sinalização diferencial reduz crosstalk e consumo de energia, mantendo a qualidade de imagem estável em comprimentos de cabo estendidos, tornando-o ideal para integração em configurações eletromagneticamente complexas ou de nível industrial.

• Operação em Ampla Temperatura de –20°C a +70°C para Confiabilidade Ambiental
  Projetado para funcionar continuamente em uma faixa de operação de –20°C a +70°C, o CH156FH02A é bem adequado para ambientes não climatizados. Essa capacidade de ampla temperatura garante inicialização consistente, estabilidade de imagem e desempenho a longo prazo em locais como interiores de transporte, instrumentação implantada em campo ou gabinetes fechados sujeitos ao aquecimento solar ou variações sazonais de temperatura.

Suporte e Serviços:

A Chenghao Optoelectronic oferece suporte técnico abrangente e serviços de valor agregado durante todo o ciclo de vida do módulo LCD TFT CH156FH02A. Desde a avaliação inicial até a implantação em massa, os clientes se beneficiam de assistência de engenharia dedicada, incluindo datasheets detalhados, diagramas de temporização e esquemas de referência adaptados à interface LVDS do módulo e à configuração FPC de 30 pinos. A empresa oferece unidades de amostra para testes de integração de sistemas, juntamente com notas de aplicação que abordam integridade de sinal, sequenciamento de energia e requisitos de acionamento de retroiluminação.
Para projetos que exigem adaptação além das especificações padrão, a equipe de personalização da Chenghao colabora estreitamente com os clientes para implementar modificações — como conversão de interface, aprimoramento de brilho ou otimização de ampla temperatura — mantendo rigoroso controle de qualidade alinhado com os padrões industriais. O suporte pós-projeto inclui análise de falhas, orientação de design e recomendações de nível de firmware para garantir o desempenho ideal do display em condições operacionais do mundo real.
Adicionalmente, a empresa mantém planejamento de disponibilidade de produto a longo prazo e notificações de fim de vida (EOL) para ajudar os clientes a gerenciar a continuidade da cadeia de suprimentos. Coordenação logística global, serviço pós-venda responsivo e documentação de conformidade (incluindo RoHS e REACH) simplificam ainda mais a integração em sistemas profissionais e industriais onde confiabilidade, rastreabilidade e conformidade regulatória são inegociáveis.

FAQ:

Q1: Qual é a marca e o número do modelo deste Display LCD TFT?

A1: O Display LCD TFT é fabricado pela Chenghao Optoelectronic, e o número do modelo é CH156FH02A.

Q2: Onde este Display LCD TFT é produzido?

A2: Este produto é fabricado em Shenzhen, China.

Q3: Quais certificações o Display LCD TFT CH156FH02A possui?

A3: O display possui várias certificações, incluindo CE, ISO9001, RoHS e SGS.

Q4: Qual é a quantidade mínima de pedido e a capacidade de fornecimento para este produto?

A4: A quantidade mínima de pedido é de 100 peças, e a capacidade de fornecimento é de até 50.000.000 de peças por mês.

Q5: Como os Displays LCD TFT são embalados e qual é o tempo de entrega típico?

A5: Todos os produtos são cuidadosamente embalados para garantir a segurança. Produtos de pequeno porte são embalados usando bandeja mais caixa, enquanto tamanhos maiores usam espuma mais caixa. Opções de embalagem personalizadas também estão disponíveis com base nos requisitos do cliente. O tempo de entrega típico é entre 3 a 7 dias.

Q6: Quais métodos de pagamento são aceitos para a compra do Display LCD TFT CH156FH02A?

A6: O pagamento pode ser feito via T/T, AliPay ou PayPal.
