LCD TFT IPS de 2,8 polegadas 240x320 com toque resistivo e múltiplas interfaces

Descrição do Produto:

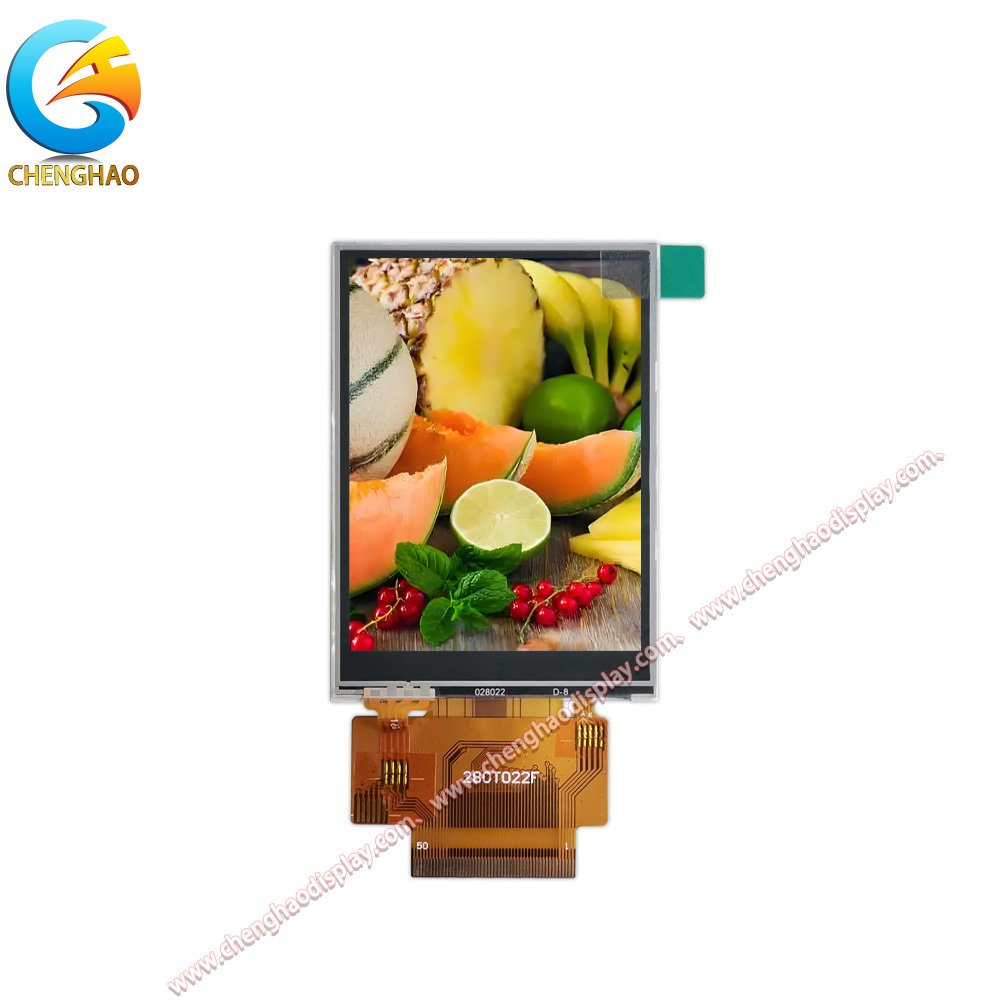

O CH280QV22F-T é um módulo de display LCD TFT de 2,8 polegadas de alto desempenho, projetado pela Chenghao Optoelectronic para aplicações embarcadas versáteis. Ele apresenta uma resolução QVGA de 240x320 pixels, oferecendo visuais nítidos e detalhados de 65K cores em uma área ativa compacta de 43,2 x 57,6 mm. Utilizando a tecnologia IPS (In-Plane Switching), o módulo oferece ângulos de visão amplos e excepcionais de 80/80/80/80 (Cima/Baixo/Esquerda/Direita), garantindo qualidade de imagem consistente de múltiplas perspectivas.

Este módulo integra um painel de toque resistivo com uma interface USB, oferecendo controle de entrada confiável e preciso. Para maior flexibilidade de design, a solução de toque pode ser opcionalmente atualizada para toque capacitivo ou omitida completamente com base nos requisitos do projeto. O display possui alto brilho de 500 cd/m², com personalização disponível de 300 a 1000 cd/m² para atender a várias condições de iluminação. Ele foi projetado para operar de forma confiável em uma ampla faixa de temperatura de -20°C a +70°C, tornando-o adequado para ambientes industriais, automotivos e externos.

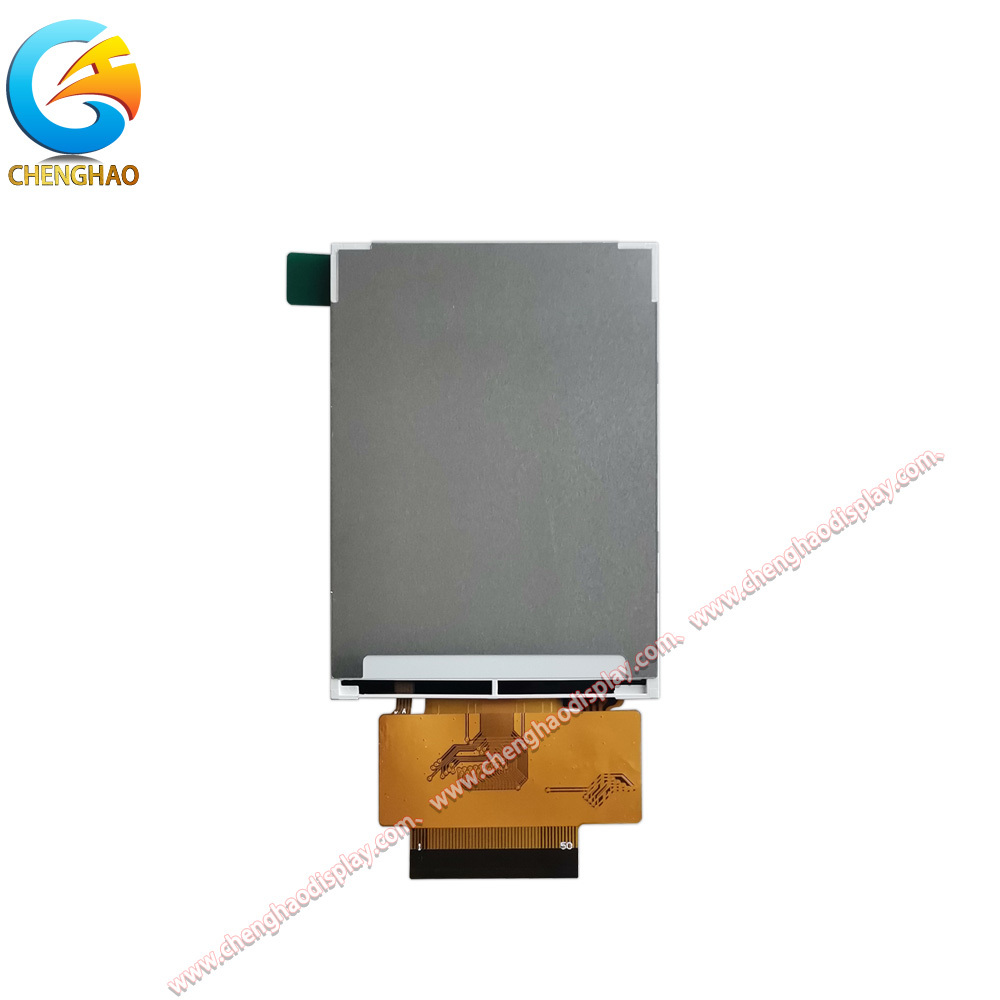

Para garantir uma integração perfeita, o CH280QV22F-T suporta múltiplos protocolos de interface, incluindo SPI, MCU (paralelo) e RGB, fornecendo aos desenvolvedores opções de conectividade versáteis. Suas dimensões físicas compactas de 50,0 x 69,2 x 3,4 mm e um conector FPC de 50 pinos facilitam a instalação em projetos com espaço limitado.

Recursos:

• Experiência de Visualização IPS Superior: Com ângulos de visão simétricos de 80 graus em todas as direções, o painel IPS garante o mínimo de mudança de cor e perda de contraste, tornando-o ideal para aplicações onde vários usuários visualizam a tela de diferentes ângulos.

• Compatibilidade Multi-Interface: Os engenheiros podem selecionar entre interfaces SPI, MCU ou RGB para corresponder à arquitetura de seu sistema. Essa flexibilidade simplifica o design de hardware e reduz a necessidade de CIs de ponte externos ou conversão de sinal complexa.

• Tolerância Ambiental Robusta: Projetado para condições desafiadoras, o módulo opera de -20°C a +70°C e armazena de -30°C a +80°C. Essa robustez garante desempenho estável em painéis de controle industrial, painéis de instrumentos automotivos e equipamentos de monitoramento médico.

• Brilho e Toque Personalizáveis: O brilho padrão de 500 cd/m² pode ser adaptado de 300 a 1000 cd/m² para legibilidade sob luz solar ou economia de energia. Além disso, o toque resistivo padrão pode ser trocado por toque capacitivo ou nenhum toque, permitindo o alinhamento preciso com as necessidades de interação do usuário e metas de custo.

Parâmetros Técnicos:

Personalização:

A Chenghao Optoelectronic oferece extensos serviços de personalização para o módulo CH280QV22F-T, permitindo que ele seja perfeitamente adaptado às suas necessidades específicas de aplicação. Nosso processo de personalização é colaborativo e abrange os seguintes aspectos principais:

1) Personalização de FPC e Conector: Podemos modificar a forma, comprimento, estrutura e contagem de pinos (dos 50 pinos padrão) do Circuito Impresso Flexível (FPC) para se adequar ao layout exclusivo da sua PCB e ao design do gabinete, simplificando a montagem e melhorando a confiabilidade.

2) Opções de Interface de Display: Além do suporte padrão SPI, MCU e RGB, podemos integrar outras interfaces, como MIPI, LVDS, EDP ou HDMI, mediante solicitação, garantindo a compatibilidade com seu processador host ou sistema em um chip.

3) Ajuste do Brilho da Luz de Fundo: Ajuste o brilho da luz de fundo LED de 300 cd/m² a 1000 cd/m² (com opções de até 1500 cd/m² para necessidades específicas) para obter visibilidade ideal em ambientes que variam de configurações internas escuras à luz solar direta.

4) Faixa de Temperatura Estendida: A temperatura operacional pode ser personalizada para faixas mais amplas ou especializadas, como -45°C a +90°C para aplicações em ambientes extremos, garantindo a estabilidade do desempenho nas condições mais severas.

5) Vidro de Cobertura e Melhoria Óptica: Personalize a forma, espessura, revestimentos anti-reflexo (AG) ou anti-reflexo (AR) do vidro de cobertura e adicione impressão de tela de seda (por exemplo, logotipos, bordas) para fins funcionais e estéticos.

6) Seleção do Painel de Toque: Escolha entre toque resistivo (padrão), toque capacitivo projetado para gestos multitoque ou opte por nenhum painel de toque com base nos requisitos de sua aplicação.

7) Blindagem EMI/EMC: Integre a blindagem de interferência eletromagnética para atender aos rigorosos padrões regulatórios e garantir a operação estável em ambientes eletricamente ruidosos.

Nossa equipe de engenharia trabalha em estreita colaboração com você, desde o conceito até a produção, fornecendo protótipos para validação e garantindo que o módulo personalizado atenda a todas as suas especificações técnicas e de qualidade.

Suporte e Serviços:

Escolher o CH280QV22F-T concede a você acesso a suporte técnico abrangente e atendimento ao cliente da Chenghao Optoelectronics, um sistema projetado para garantir o sucesso do seu projeto, do desenvolvimento à produção em massa.

Documentação Técnica: Obtenha definições detalhadas de pinos e especificações de temporização da interface para simplificar seu processo de design.

Suporte de Design e Integração: Nossos experientes engenheiros de aplicação fornecem orientação sobre design de esquema, layout de PCB e integração de software de driver para várias plataformas MCU.

Fornecimento de Amostras: Oferecemos unidades de amostra padrão ou personalizadas do CH280QV22F-T para seu uso durante as fases de prototipagem e avaliação para verificar o desempenho e a compatibilidade antes do pedido em massa.

Fabricação Confiável e Garantia de Qualidade: Todos os módulos passam por testes rigorosos, incluindo verificação elétrica, inspeção visual e testes de envelhecimento. Aderimos a rigorosos procedimentos de controle de qualidade para garantir que cada unidade atenda aos nossos altos padrões de confiabilidade e durabilidade.

Pedidos e Logística Flexíveis: Apoiamos volumes de pedidos variados, desde pequenos lotes para P&D até produção em larga escala. Nossos parceiros eficientes de cadeia de suprimentos e logística garantem a entrega confiável e pontual em todo o mundo.

Serviço Pós-Venda e Garantia: Fornecemos suporte de garantia para produtos padrão. Nossa equipe de suporte dedicada está pronta para ajudá-lo com quaisquer problemas técnicos ou perguntas que você possa ter durante todo o ciclo de vida do produto.

FAQ:

P1: Qual é o número do modelo da Tela de Toque Capacitiva LCD TFT?

A1: O número do modelo é CH280QV22F-T.

P2: Quais certificações esta tela de toque possui?

A2: É certificado com CE, RoHS e FCC.

P3: Existe um requisito de quantidade mínima de pedido para este produto?

A3: Não, não há quantidade mínima de pedido (Sem MOQ) para este produto.

P4: Como o produto é embalado para garantir a segurança durante o transporte?

A4: Todos os produtos são embalados com segurança. Tamanhos pequenos são embalados usando bandeja mais caixa, enquanto tamanhos maiores usam ranhura de espuma mais caixa. A embalagem também pode ser personalizada de acordo com os requisitos do cliente.

P5: Qual é o tempo de entrega típico para pedidos?

A5: O tempo de entrega é normalmente entre 3 a 7 dias.

P6: Quais são as condições de pagamento aceitas?

A6: O pagamento pode ser feito via TT (Transferência Telegráfica) ou outros métodos acordados.

P7: Qual é a capacidade de fornecimento mensal para esta tela de toque?

A7: A Chenghao Optoelectronic pode fornecer até 20.000.000 de peças por mês.
