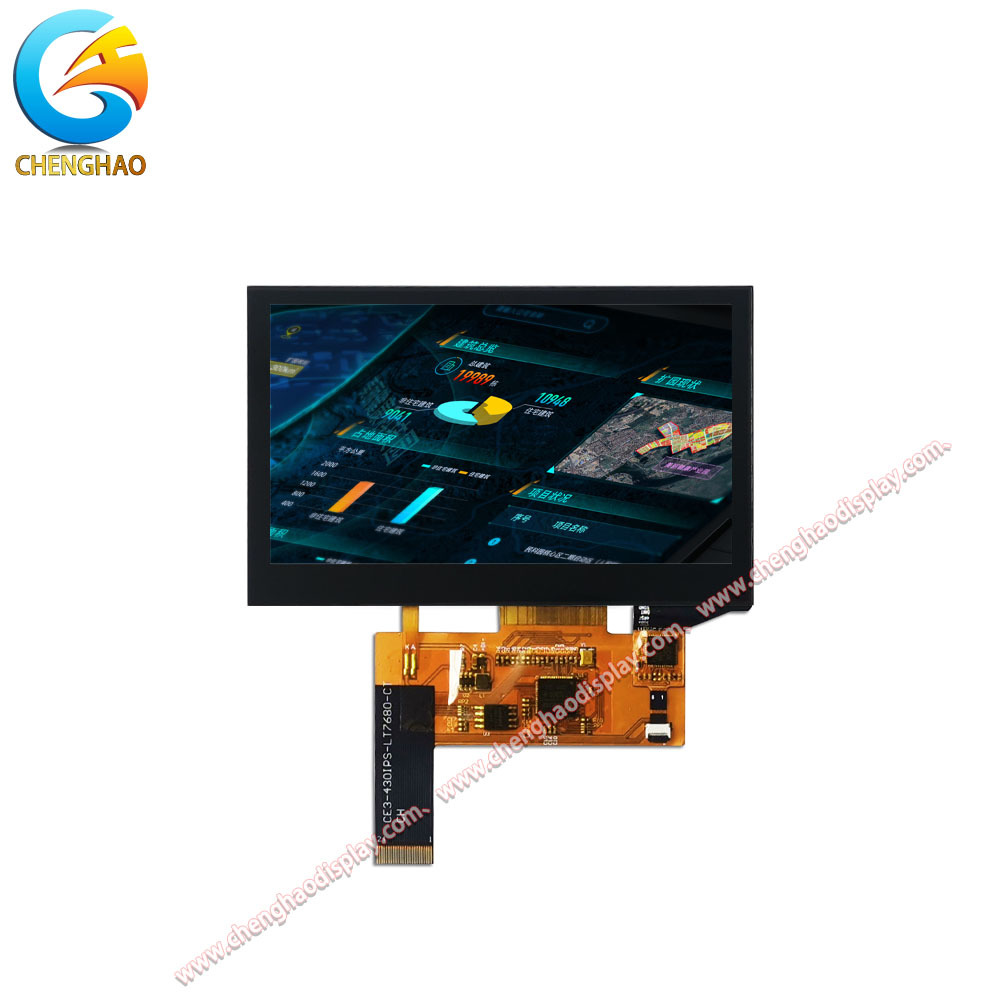

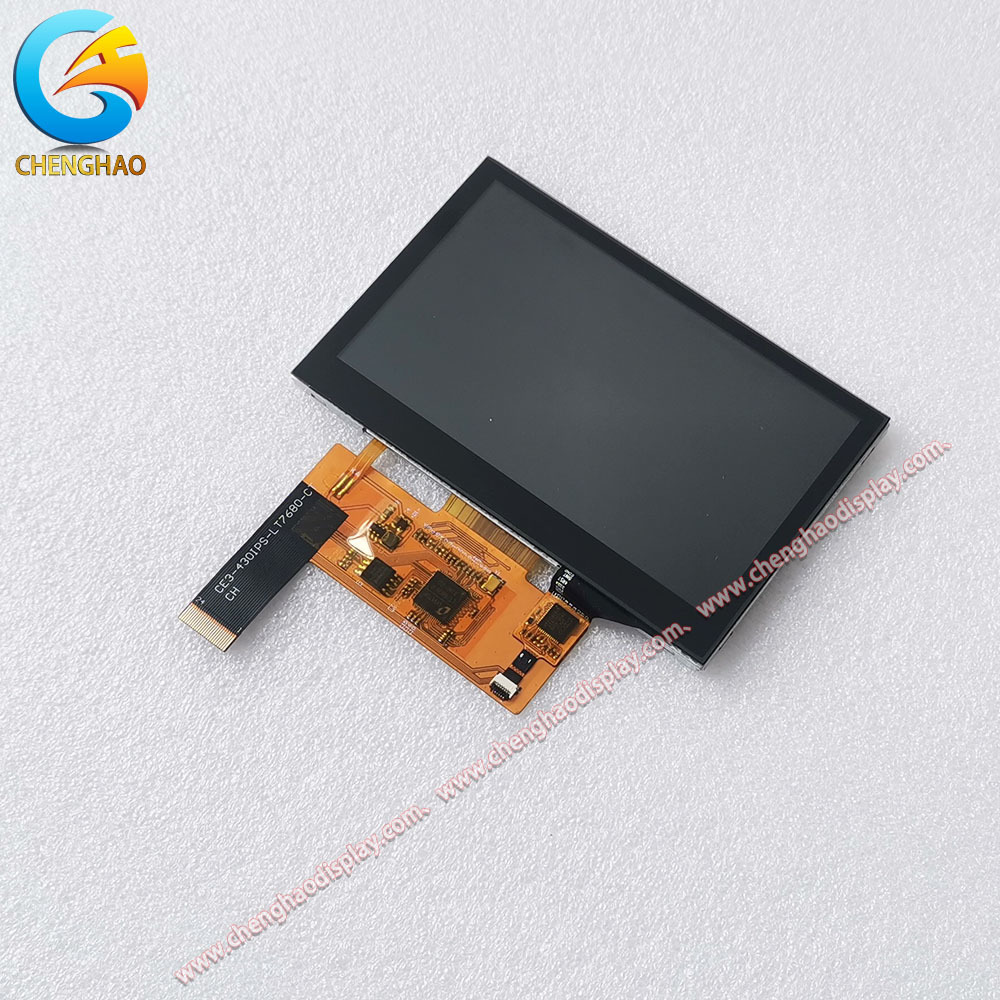

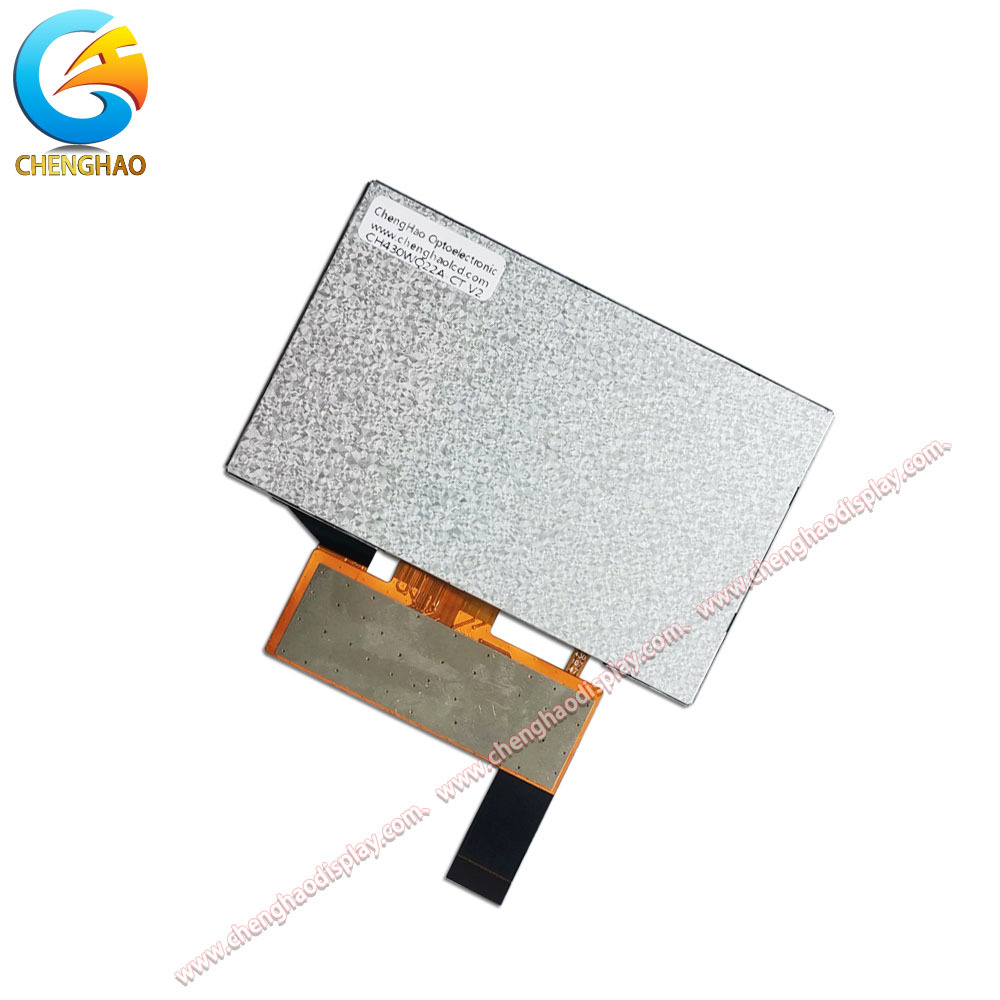

4Módulo de exibição TFT de 0,3 polegadas 800x480 IPS LCD 24 pines SPI Display com toque capacitivo

Descrição do produto:

O CH430WQ22A-CT é um módulo de exibição LCD TFT de 4,3 polegadas com toque capacitivo, projetado para uma ampla gama de aplicações industriais e de consumo.O módulo fornece imagens nítidas e texto claro, tornando-o adequado para interfaces homem-máquina (HMI), dispositivos portáteis e instrumentação.

O módulo utiliza um painel IPS (In-Plane Switching) com um modo de exibição transmissível, normalmente preto, que oferece ângulos de visão largos de 80/80/80/80 (esquerda/direita/para cima/para baixo).Isso garante cor e contraste consistentes mesmo quando visto de direções obliquesCom um brilho típico de 800 cd/m2 (personalizável de 300 a 1500 cd/m2), o ecrã permanece legível sob luz ambiente brilhante.7 milhões de cores (16M) e uma relação de contraste de 800:1, proporcionando imagens vibrantes e bem diferenciadas.
		O painel táctil capacitivo incorporado utiliza uma interface I2C para uma resposta táctil rápida e fiável.Mas o módulo pode ser personalizado para suportar MCUO circuito impresso flexível (FPC) tem 24 pinos, permitindo uma fácil integração em vários projetos de sistema. A faixa de temperatura de operação é de 20 °C a +70 °C e a temperatura de armazenamento é de 30 °C a +80 °C, garantindo um desempenho confiável em ambientes desafiadores.5 mm × 67.2 mm × 4,75 mm, com uma área activa de 95,04 mm × 53,86 mm.

Em resumo, o CH430WQ22A-CT combina um ecrã IPS de alto brilho, toque capacitivo responsivo e opções de interface flexíveis,tornando-se uma escolha ideal para aplicações que exigem desempenho robusto e personalização.

Características:

• Display IPS de alto brilhoCom uma luminosidade típica de 800 cd/m2 (e personalizável até 1500 cd/m2), o módulo oferece uma excelente legibilidade ao ar livre.A tecnologia IPS fornece cores consistentes e ângulos de visão largos de 80°/80°/80°/80°, garantindo que o conteúdo permaneça visível de quase todas as direcções sem mudança de cor;

• Toque capacitivo com interface I2CO painel de toque capacitivo integrado proporciona uma operação suave e multi-toque.A comunicação I2C simplifica a integração e reduz o número de GPIOs necessários em comparação com as soluções de toque resistivo;

• Opções de interface flexíveisA interface de exibição padrão é SPI, mas o módulo pode ser adaptado para suportar MCU, RGB, LVDS, HDMI e outras interfaces padrão.Esta adaptabilidade permite que os designers combinem o módulo com uma ampla variedade de processadores host e arquiteturas de sistema;

• Projeto mecânico compacto e robustoO módulo mede apenas 105,5 mm × 67,2 mm × 4,75 mm, tornando-o adequado para aplicações de espaço limitado.A sua gama de temperaturas de funcionamento (de 20 °C a +70 °C) e a sua gama de armazenamento (de 30 °C a +80 °C) garantem um desempenho fiável em ambientes industriais e automotivos;

• Ampla capacidade de personalizaçãoAlém da especificação padrão, os clientes podem modificar a forma/contagem de pinos do FPC, selecionar tecnologias alternativas de toque (resistivas ou sem toque), ajustar o brilho, aumentar a temperatura de funcionamento,adicionar tratamentos anti-reflexo, e incorporam blindagem EMI. Isto torna o CH430WQ22A-CT uma plataforma versátil para projetos sob medida;

Parâmetros técnicos:

Personalização:

Como fabricante profissional de módulos TFT LCD, a Chenghao Optoelectronic oferece amplas opções de personalização para o CH430WQ22A-CT para atender aos requisitos específicos da aplicação.O processo de personalização normalmente envolve as seguintes etapas::

(1) Análise dos requisitos

(2) Personalização do FPC O circuito impresso flexível pode ser personalizado em forma, estrutura e número de pinos (default 24 pinos).Isto garante o encaminhamento e a compatibilidade ótimos com o layout do PCB do cliente.

(3) Seleção de interface de exibição Esta flexibilidade permite que o módulo se conecte diretamente ao sistema host sem conversores adicionais.

(4) Ajuste de luminosidade O luminosidade por defeito é de 800 cd/m2, mas podemos fornecer módulos com luminosidade que varia de 300 cd/m2 a 1500 cd/m2 (e até 2800 cd/m2 para certos modelos).Isto é crucial para aplicações de iluminação ao ar livre ou em ambientes altos.

(5) Extensão da temperatura de funcionamento ¢ A gama de funcionamento padrão é de 20 °C a +70 °C. As versões personalizadas podem ser concebidas para 10 °C a +60 °C ou estendidas para 45 °C a +90 °C, adequadas para automóveis,industriais, ou utilização ao ar livre.

(6) Personalização da cobertura de vidro ¢ O vidro de cobertura pode ser modificado em forma, espessura, recortes (para botões, câmeras, etc.), impressão em serigrafia e tratamentos de superfície (anti-reflexo, anti-impressão digital).

(7) Opções de painel táctil O módulo é fornecido com um painel táctil capacitivo (interface I2C). Os clientes podem optar por um toque resistivo ou por uma versão sem toque, dependendo do custo e das necessidades da aplicação.

(8) Melhorias ópticas  Podem ser aplicados revestimentos anti-reflexo (AG) para reduzir os reflexos,e proteção contra interferências eletromagnéticas (EMI) podem ser adicionadas para melhorar a integridade do sinal em ambientes ruidosos.

(9) Protótipo e validação Uma vez finalizadas as especificações de personalização, produzimos protótipos para teste e aprovação.

Ao aproveitar estas capacidades de personalização, o CH430WQ22A-CT pode ser transformado numa solução personalizada que se encaixa perfeitamente no projeto do produto do cliente.

Apoio e Serviços:

A Chenghao Optoelectronic fornece um suporte técnico abrangente e serviços pós-venda para garantir a integração bem-sucedida e a fiabilidade a longo prazo do módulo de exibição CH430WQ22A-CT.

Apoio técnico
Consultoria pré-venda Os nossos engenheiros de aplicações ajudam os clientes a selecionar a interface, o brilho, a gama de temperaturas e a configuração mecânica adequados com base nas suas necessidades de projeto.
Guia de integração
Assistência de design personalizado Para versões personalizadas, colaboramos com os clientes durante todo o ciclo de desenvolvimento, desde a definição das especificações até a validação do protótipo.

Garantia da qualidade
Cada módulo é submetido a testes rigorosos para uniformidade do ecrã, sensibilidade ao toque, desempenho elétrico e resistência ambiental.
Fornecemos garantias padrão do setor (normalmente de 12 a 24 meses) e podemos oferecer opções de garantia estendida para aplicações de alta confiabilidade.

Logística e cadeia de abastecimento
Quantidades de encomenda flexíveis, desde pequenos lotes até à produção em massa.
Envio mundial com embalagem anti-estática e à prova de choques.
Programas de gestão de estoques para entrega just-in-time.

Serviço pós-venda
Equipa de atendimento ao cliente dedicada ao acompanhamento de pedidos, consultas técnicas e pedidos de substituição.
Serviços de análise e reparação de avarias de módulos abrangidos pela garantia.
Melhoria contínua do produto com base nos comentários dos clientes.

Ao oferecer estes serviços de suporte, pretendemos tornar o CH430WQ22A-CT não apenas um componente de exibição, mas uma solução totalmente suportada que acelera o desenvolvimento e implantação do seu produto.

Perguntas frequentes:

Q1: Que certificações tem o módulo de exibição LCD CH430WQ22A-CT da Chenghao Optoelectronic?

A1: O módulo de exibição LCD CH430WQ22A-CT é certificado com CE, RoHS e FCC, garantindo a conformidade com as normas internacionais de segurança e ambiente.

Q2: Qual é a quantidade mínima de encomenda para o módulo de exibição LCD CH430WQ22A-CT?

R2: A quantidade mínima de encomenda para este produto é de 100 peças.

Q3: Como é embalado o módulo de exibição LCD CH430WQ22A-CT para envio?

A: Todos os produtos são embalados de forma segura para garantir a segurança durante o transporte.A embalagem também pode ser personalizada de acordo com as exigências dos clientes.

Q4: Qual é o prazo de entrega típico para uma encomenda do módulo de exibição LCD CH430WQ22A-CT?

R4: O prazo de entrega varia geralmente entre 3 e 7 dias após a confirmação da encomenda.

Q5: Que condições de pagamento são aceites para a compra do módulo de exibição LCD CH430WQ22A-CT?

A5: As condições de pagamento aceites incluem TT (Transferência Telegráfica) e outros métodos acordados.
