Módulo de exibição de tela sensível ao toque de 24 pinos 4.3 polegadas IPS TFT LCD para ampla temperatura

Descrição do Produto:

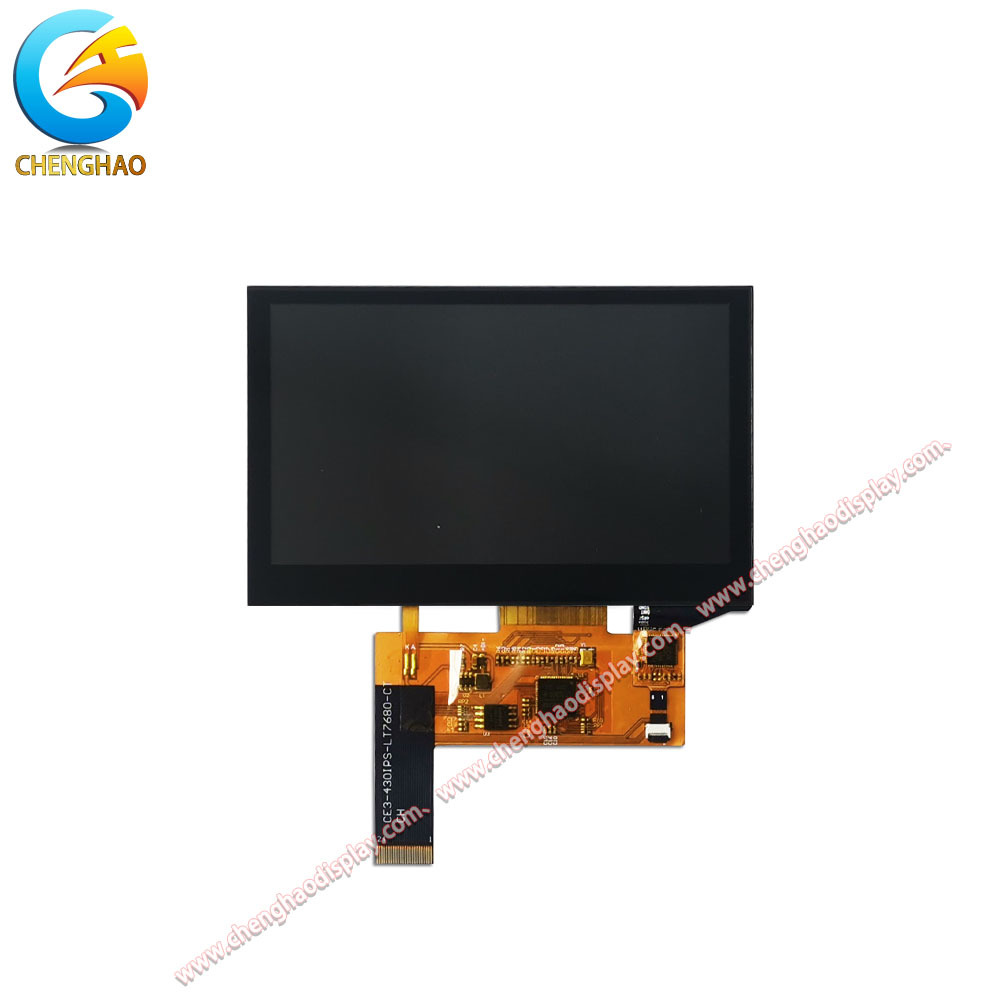

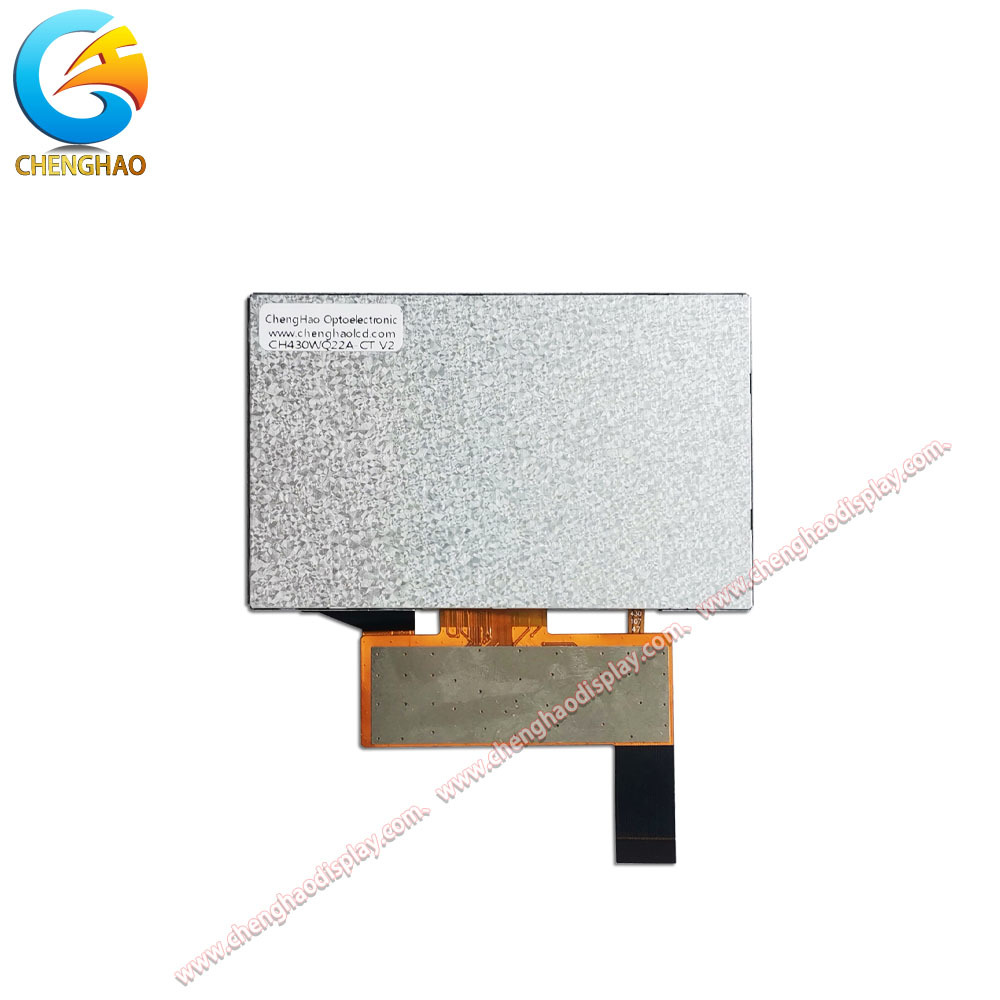

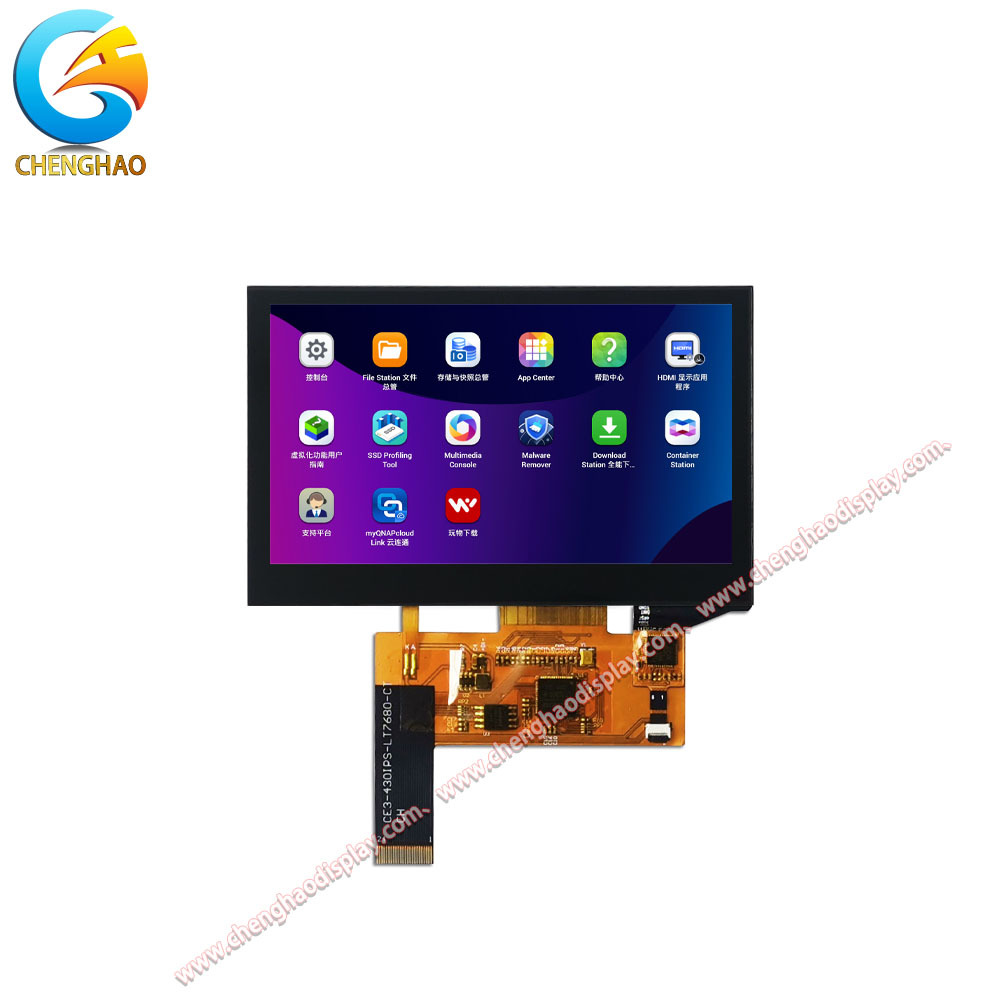

O CH430WQ22A-CT é um módulo LCD TFT de 4,3 polegadas de alto desempenho projetado para aplicações industriais, automotivas e de consumo exigentes. Ele apresenta um painel IPS orientado para paisagem com uma resolução nítida de 800x480, oferecendo visuais vibrantes de 16 milhões de cores. Os amplos ângulos de visão de 80/80/80/80 garantem uma qualidade de imagem consistente de quase qualquer direção. A tecnologia de toque capacitivo integrada (interface IIC) oferece uma experiência de usuário suave e responsiva. Construído para suportar ambientes desafiadores, ele opera de forma confiável de -20°C a +70°C. Para uma integração de sistema versátil, o módulo utiliza um FPC de 24 pinos e suporta principalmente uma interface SPI, com opções para MCU, RGB, LVDS e outros mediante personalização. Suas dimensões compactas (105,5x67,2x4,75mm) e alto brilho (padrão de 800 cd/m²) o tornam uma solução ideal para aplicações com espaço limitado e alta visibilidade.

Características:

O CH430WQ22A-CT se distingue por uma combinação de especificações robustas e design adaptável:

• Fator de Forma Compacto Otimizado:Com um tamanho de módulo de 105,5x67,2mm e um perfil fino de 4,75mm, ele maximiza a área de exibição (área ativa de 95,04x53,86mm) dentro de uma pegada mínima, perfeito para dispositivos portáteis e embarcados.

• Clareza e Desempenho de Cores: A resolução WVGA de 800x480 fornece detalhes suficientes para interfaces complexas, enquanto a profundidade de 16 milhões de cores e a relação de contraste de 800:1 garantem imagens ricas e realistas.

• Visibilidade Superior:A tecnologia IPS garante cores e clareza consistentes em um cone de visão ultra-amplo de 80 graus em todas as direções. Uma retroiluminação de alto brilho de 800 cd/m² (personalizável até 1500 cd/m²) garante a legibilidade mesmo sob luz solar direta.

• Conectividade Versátil:Embora configurado por padrão com uma interface SPI em um FPC de 24 pinos, sua arquitetura suporta fácil adaptação aos protocolos MCU, RGB ou LVDS, oferecendo flexibilidade significativa para diversas plataformas de hardware.

• Resiliência Ambiental:Projetado para confiabilidade, ele suporta uma faixa de temperatura operacional estendida (-20°C a +70°C) e condições de armazenamento de até -30°C, tornando-o adequado para aplicações internas e externas.

• Interface de Toque Moderna: A inclusão de um painel de toque capacitivo projetado (PCAP) com comunicação IIC fornece uma solução durável, com capacidade multi-toque, resistente ao desgaste da superfície, superando as telas sensíveis ao toque resistivas tradicionais.

Parâmetros Técnicos:

Personalização:

Na Chenghao Optoelectronic, entendemos que os módulos padrão podem não se adequar a todas as aplicações exclusivas. O CH430WQ22A-CT serve como uma excelente plataforma para personalização extensiva para atender às suas especificações exatas. Nosso processo de personalização flexível inclui:

(1) Adaptação de Interface e FPC: Escolha a interface ideal (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) para a placa principal do seu sistema. Podemos personalizar a forma, o comprimento, a rigidez e a pinagem do FPC (além do padrão de 24 pinos) para se adequar ao seu design mecânico e às suas necessidades de conexão.

(2) Ajuste Óptico e Ambiental: Ajuste o brilho da retroiluminação de uma faixa padrão (300-1000 cd/m²) até 2800 cd/m² para legibilidade sob luz solar. Podemos aplicar revestimentos anti-reflexo (AG) ou anti-reflexo (AR). A temperatura de operação pode ser adaptada para ambientes comerciais (0~50°C), industriais (-20~70°C) ou extremos (-45~90°C).

(3) Modificações Mecânicas e de Toque: Personalize a forma e a espessura da tela de cobertura e adicione aberturas ou serigrafia (logotipos, ícones). Você pode optar por diferentes soluções de toque: manter o toque capacitivo, mudar para toque resistivo para entrada de caneta ou solicitar uma versão apenas de exibição sem um painel de toque.

(4) Recursos de Confiabilidade Aprimorados: Adicione blindagem EMI ou ligação reforçada para garantir a operação estável em ambientes eletricamente ruidosos.
Nossa equipe de engenharia colabora com você desde o conceito até a produção, garantindo que sua variante CH430WQ22A-CT personalizada se integre perfeitamente e funcione de forma confiável.

Suporte e Serviços:

A Chenghao Optoelectronic está comprometida em fornecer suporte e serviços excepcionais para o módulo CH430WQ22A-CT. Nossa equipe de atendimento ao cliente dedicada está disponível para ajudá-lo com quaisquer dúvidas relacionadas às especificações, instalação e opções de personalização do módulo.

Oferecemos documentação detalhada, incluindo guias de montagem, especificações técnicas e processos de personalização, garantindo que você possa maximizar os recursos do módulo. Além disso, nossa equipe de suporte técnico está equipada para ajudar a solucionar quaisquer problemas que possam surgir após a instalação, oferecendo orientação para garantir uma operação tranquila.

Também mantemos uma política de garantia robusta, reforçando nosso compromisso com a qualidade e a satisfação do cliente. Confie na Chenghao Optoelectronic como seu parceiro confiável na obtenção de soluções de exibição personalizadas adaptadas às suas necessidades específicas.

FAQ:

P1: Qual é o número do modelo do Módulo de Display LCD?

A1: O número do modelo do Módulo de Display LCD é CH430WQ22A-CT.

P2: Quais certificações este Módulo de Display LCD possui?

A2: Este produto é certificado com as certificações CE, RoHS e FCC.

P3: Qual é a quantidade mínima de pedido para o Módulo de Display LCD Chenghao Optoelectronic?

A3: A quantidade mínima de pedido é de 100 peças.

P4: Como o produto é embalado para garantir a segurança durante o transporte?

A4: Todos os produtos são embalados adequadamente para mantê-los seguros. Produtos de tamanho pequeno são embalados usando bandeja mais caixa, enquanto produtos de tamanho maior usam ranhura de espuma mais caixa. A embalagem também pode ser personalizada de acordo com os requisitos dos clientes.

P5: Quais são os prazos de entrega e condições de pagamento típicos?

A5: O prazo de entrega é normalmente de 3 a 7 dias. As condições de pagamento incluem TT (Transferência Telegráfica) ou outros métodos acordados.

P6: Qual é a capacidade de fornecimento deste Módulo de Display LCD?

A6: A Chenghao Optoelectronic pode fornecer até 50.000.000 de peças por mês.
