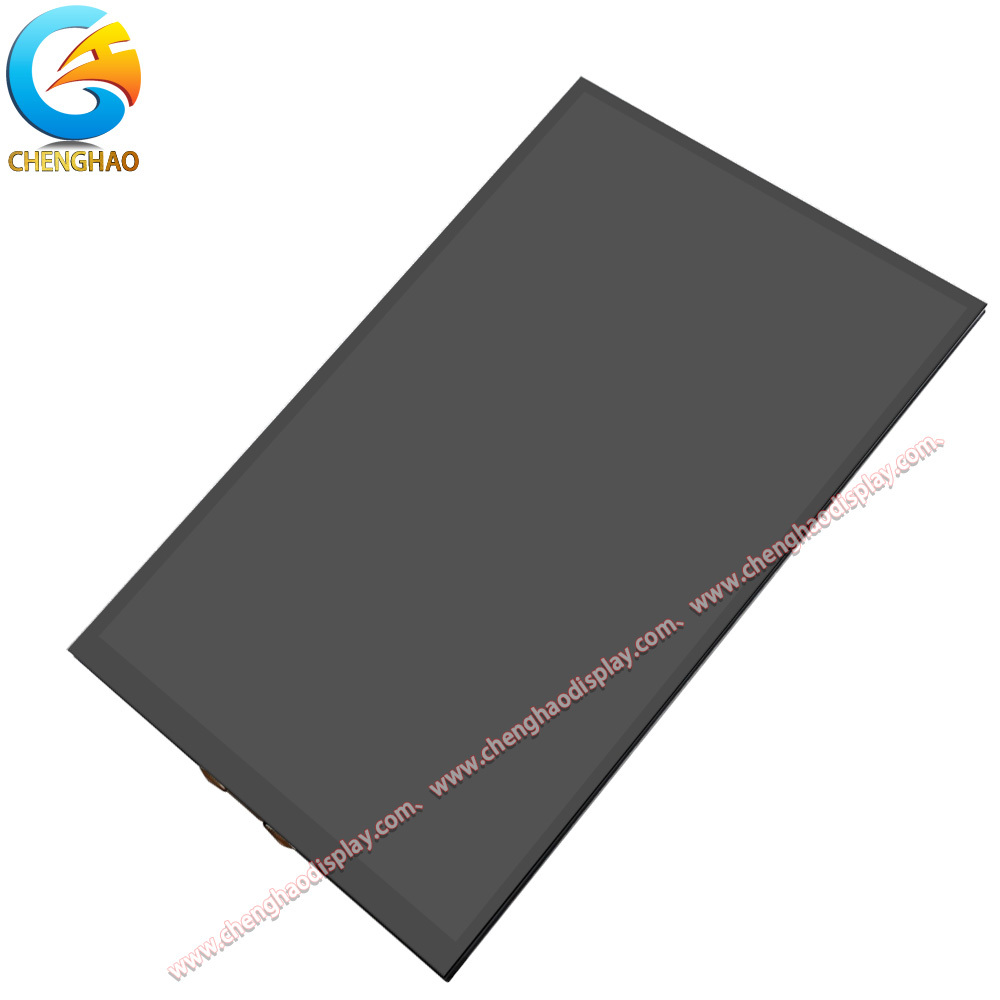

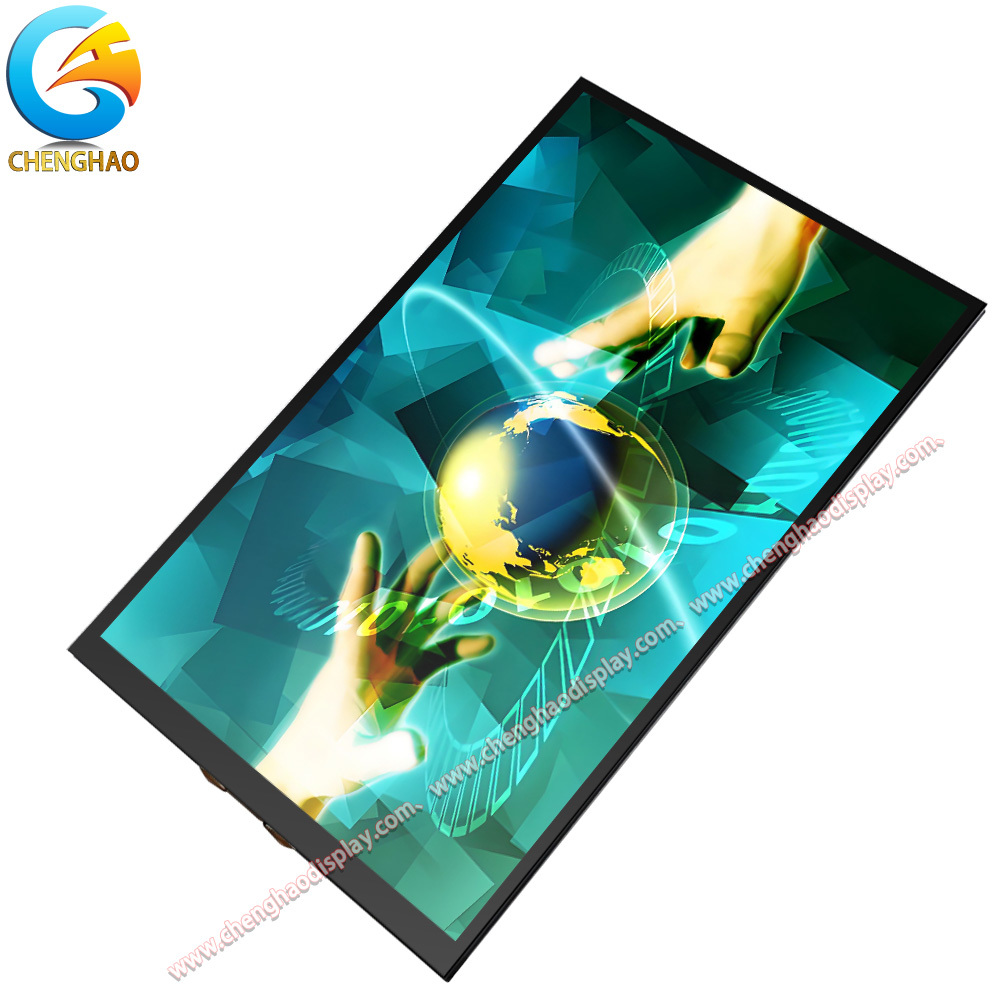

Módulo de Display HDMI 10,1 polegadas 800x1280 IPS TFT LCD de Alta Resolução com Touchscreen Capacitivo

Descrição do Produto:

O CH101WX05C-CT é um módulo de display integrado de alto desempenho desenvolvido pela Shenzhen ChengHao Optoelectronic Co., Ltd., combinando um display IPS TFT de 10,1 polegadas, um painel tátil capacitivo (CTP) e uma placa de driver HDMI em uma única unidade elegante. Adaptado para compatibilidade com múltiplos sistemas, funciona perfeitamente com Windows, Linux, MAC OS, Raspberry Pi e outros sistemas operacionais principais, tornando-o uma escolha versátil para diversas aplicações de dispositivos eletrônicos. Apresentando um modo de exibição IPS/transmissivo/normalmente preto, o módulo oferece desempenho visual excepcional com uma resolução de 800×3(RGB)×1280 pontos e uma luminância típica de 300 cd/m². Seus amplos ângulos de visão de 80/80/80/80 (U/D/E/D) garantem precisão de cor consistente e visibilidade clara de qualquer direção, eliminando distorção de imagem ou desbotamento de cor, mesmo quando visualizado fora do centro. O passo de ponto de 0,1692×0,1692 mm aprimora ainda mais a renderização de detalhes, tornando o texto, gráficos e conteúdo de vídeo nítidos e vívidos para uso profissional e diário. Projetado para facilidade de uso e fácil integração, o módulo adota uma configuração de interface dupla: HDMI para transmissão de sinal de display TFT e USB para controle tátil CTP, suportando a funcionalidade plug-and-play que reduz a complexidade da depuração. Com uma estrutura compacta e fina—apresentando dimensões chave como 143,4(L)×228,9(A)×2,6(T)mm para a unidade TFT e uma espessura total de 5,5±0,3mm (incluindo PCBA e componentes)—ele se encaixa perfeitamente em dispositivos com espaço limitado sem comprometer o desempenho. Equipado com dois LEDs brancos como fonte de luz de fundo, garante uma saída de brilho estável, mantendo a eficiência energética.

Características:

• Placa de Driver HDMI Compacta e Adaptável

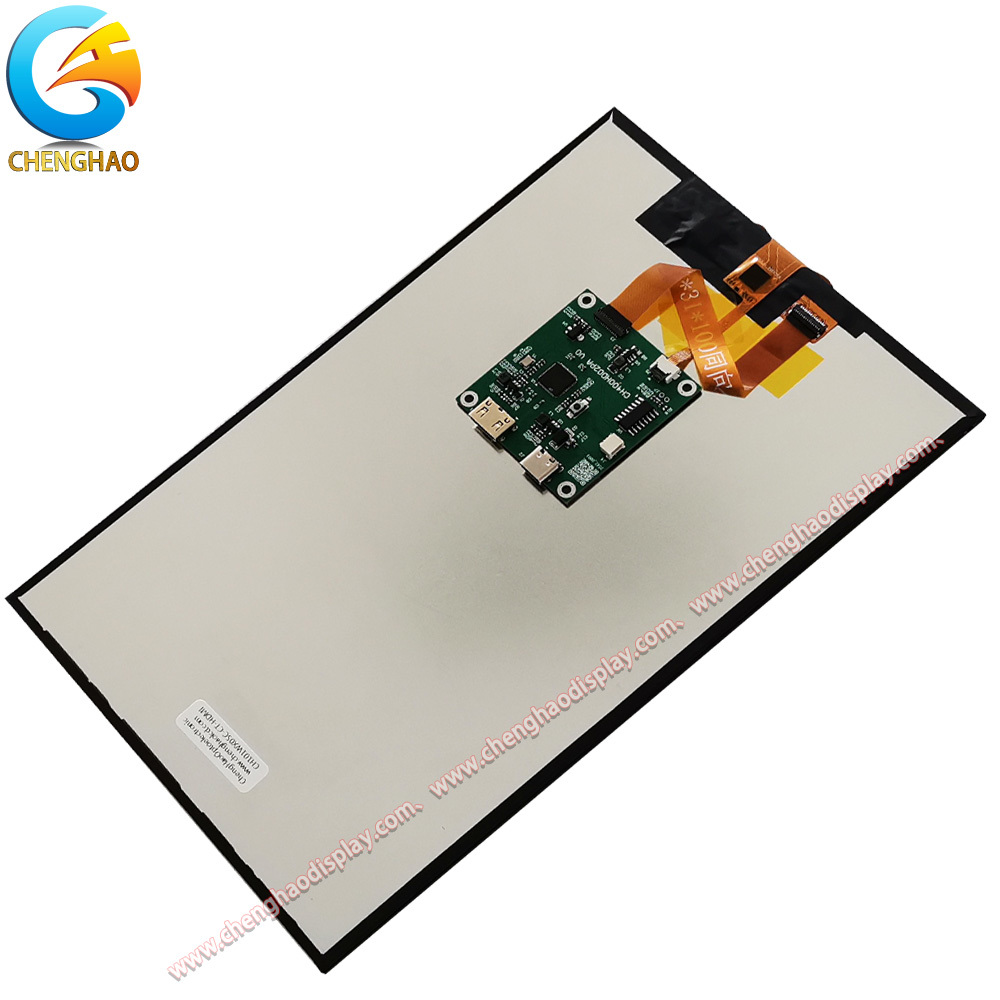

  Este módulo apresenta uma placa de driver HDMI medindo 46 (L) × 50 (A) × 5,0 (P) mm, suportando a comunicação com dispositivos externos via interface HDMI.

• Funcionalidade de Toque Capacitivo (CTP) Estável
  Funcionalidade CTP integrada, os sinais de toque são transmitidos via interface USB, garantindo resposta rápida.

• Módulo de Visualização Clara de Ângulo Total de 80°
  Com um ângulo de visão de 80/80/80/80 (cima/baixo/esquerda/direita), juntamente com os modos de exibição IPS/transmissivo/sempre preto, isso garante cores consistentes e imagem clara de qualquer direção de visualização.

Parâmetros Técnicos:

Aplicações:

Controle Industrial: Painéis de Operação de Gabinetes de Controle PLC em Pequena Escala

O CH101WX05C-CT é montado como a tela de operação local no painel frontal de gabinetes de controle PLC de parede (amplamente utilizado em linhas de produção de oficinas). Suas dimensões TFT compactas (143,4L×228,9A×2,6T mm) e espessura total de 5,5±0,3mm se encaixam no espaço interno limitado dos gabinetes de controle. A interface HDMI transmite de forma estável dados em tempo real (por exemplo, temperatura, pressão, velocidade do motor) do host PLC, enquanto os amplos ângulos de visão de 80/80/80/80 permitem que os trabalhadores leiam os parâmetros claramente das posições laterais ou inferiores. A função de toque CTP (via USB) substitui os botões mecânicos, permitindo o ajuste rápido dos valores definidos (por exemplo, limites de temperatura) sem desgaste físico, e suporta Windows CE (um sistema PLC comum) para compatibilidade perfeita.

Equipamentos Médicos: Módulos de Display-Touch de Monitor ECG Portátil

Em monitores ECG portáteis (para monitoramento de pacientes à beira do leito em enfermarias gerais), este módulo é integrado na área principal da tela frontal. Sua tela IPS de 10,1 polegadas mostra claramente dados multiparâmetros—formas de onda ECG em tempo real, frequência cardíaca, oxigênio no sangue e pressão arterial—com brilho de 300 cd/m² garantindo visibilidade sob as luzes fluorescentes da enfermaria. Os amplos ângulos de visão permitem que a equipe médica verifique os dados de ambos os lados da cama sem distorção, e o painel tátil CTP (com um sensor de vidro de 1,1 mm) é fácil de limpar e desinfetar, reduzindo o risco de contaminação cruzada. A interface HDMI transmite dados de alta fidelidade do processador do monitor, evitando atrasos na leitura de parâmetros críticos.

Instrumentação: Telas Expansíveis de Detector Ambiental Portátil
Para detectores ambientais portáteis (medindo PM2.5, formaldeído e temperatura-umidade), o módulo é montado em um painel superior basculante do detector. Sua espessura total fina (5,5±0,3mm) permite que o painel dobre-se quando não estiver em uso, economizando espaço. Quando implantada, a interface HDMI se conecta ao host baseado em Raspberry Pi do detector, exibindo gráficos de dados detalhados (por exemplo, tendências de PM2.5 de 1 hora). A função de toque CTP permite ampliar as curvas de dados para verificar pequenas alterações, e o modo IPS transmissivo garante clareza durante o trabalho de campo ao ar livre (por exemplo, pesquisas ambientais em parques)

Perguntas Frequentes:

P1: Qual é o número do modelo da Tela Tátil Capacitiva LCD TFT da Chenghao Optoelectronic?

A1: O número do modelo é CH101WX05C-CT.

P2: Este produto possui alguma certificação?

A2: Sim, a tela tátil CH101WX05C-CT é certificada com CE, RoHS e FCC.

P3: Existe um requisito de quantidade mínima de pedido (MOQ) para esta tela tátil?

A3: Não, não há quantidade mínima de pedido para este produto.

P4: Como o produto é embalado para garantir a segurança durante o transporte?

A4: Todos os produtos são embalados com segurança para mantê-los protegidos. Tamanhos pequenos usam embalagem de bandeja mais caixa, enquanto tamanhos maiores usam ranhura de espuma mais caixa. A embalagem também pode ser personalizada de acordo com os requisitos do cliente.

P5: Qual é o tempo de entrega típico para pedidos desta tela tátil?

A5: O tempo de entrega é normalmente entre 3 a 7 dias.

P6: Quais são as condições de pagamento aceitas para a compra desta tela tátil?

A6: O pagamento pode ser feito via TT (Transferência Telegráfica) ou outros métodos acordados.

P7: Qual é a capacidade de fornecimento da Chenghao Optoelectronic para este produto?

A7: A empresa pode fornecer até 20.000.000 peças por mês.
