HDMI Touch Display 10,1 polegadas 1280x800 IPS TFT Lcd Modulo com PCB Driver Board

Descrição do Produto:

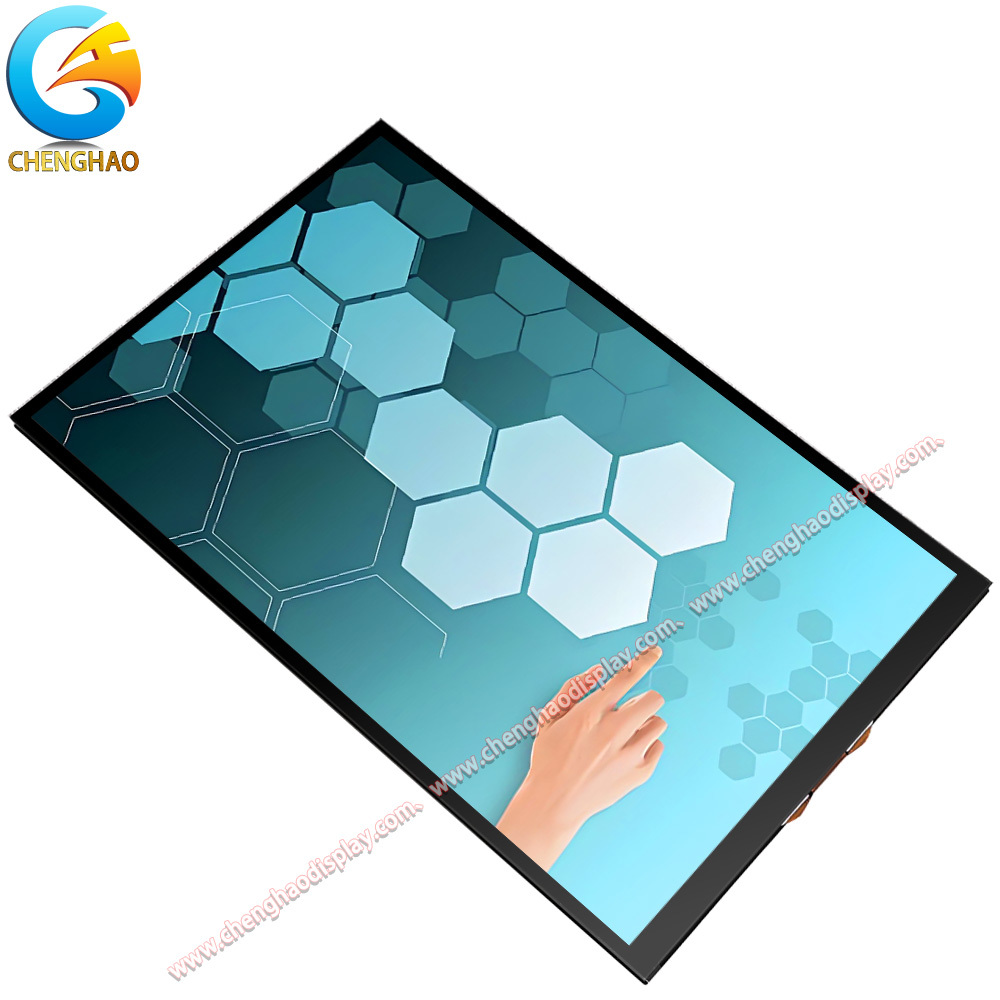

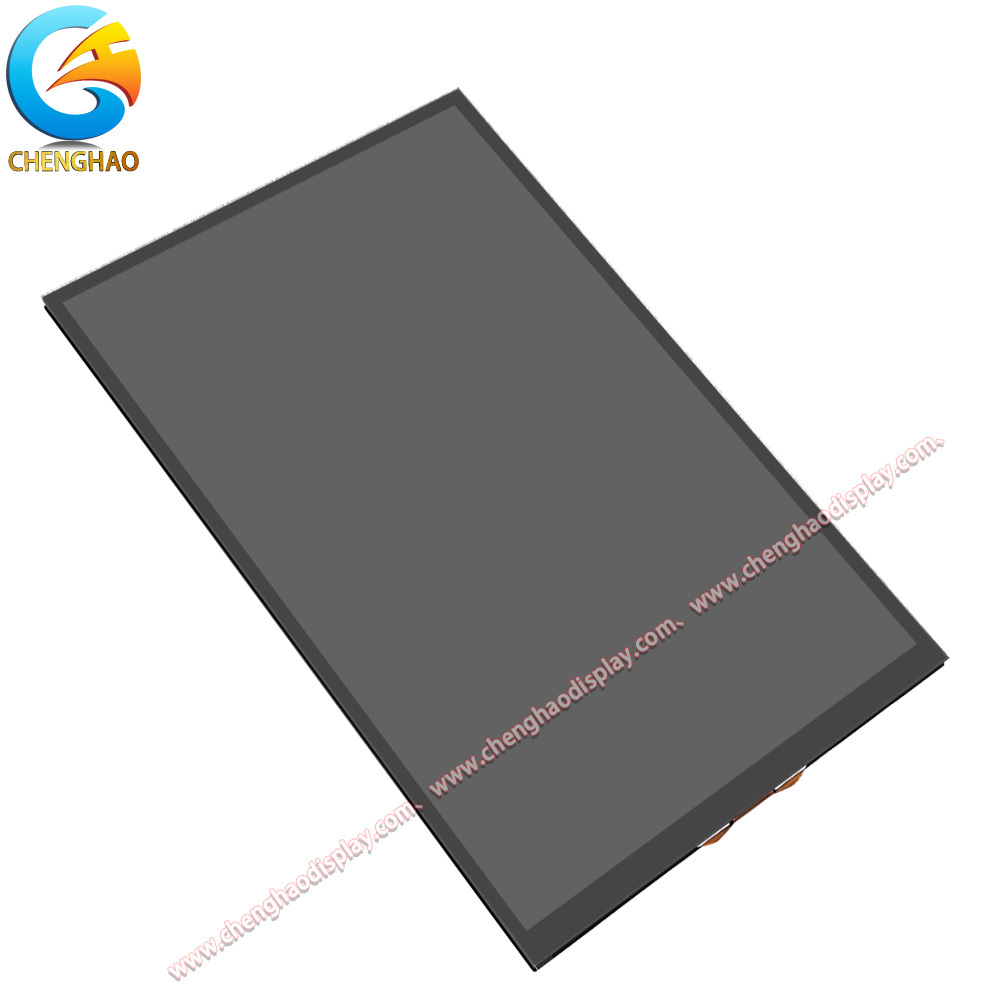

O CH101WX05C-CT é um módulo de display LCD TFT de 10,1 polegadas com um painel IPS e resolução de 800x1280 pixels. Ele oferece um amplo ângulo de visão de 80 graus em todas as direções, garantindo uma qualidade de imagem consistente e clara, independentemente da perspectiva do usuário. O display opera em modo transmissivo com fundo normalmente preto, o que ajuda a melhorar o contraste e a legibilidade em várias condições de iluminação. O módulo integra um painel tátil capacitivo (CTP) com uma espessura de lente de vidro de 1,1 mm e suporta funcionalidade multi-toque, aprimorando a interação e o controle do usuário. Este módulo de display é equipado com uma retroiluminação LED branca que fornece uma luminância de 300 cd/m², adequada para aplicações internas onde é necessária brilho moderado. O passo do ponto TFT é de 0,1692 mm tanto na largura quanto na altura, contribuindo para uma renderização de imagem nítida e detalhada. A área de exibição ativa mede 135,36 mm por 216,576 mm, fornecendo amplo espaço de tela para diversas aplicações. O módulo CH101WX05C-CT vem com uma placa de interface HDMI com dimensões de 46x50x5 mm, permitindo fácil conectividade com vários dispositivos, como Windows, Linux, MAC OS e plataformas Raspberry Pi. A interface do painel tátil usa fonte de alimentação USB (DC 5V), simplificando a integração e o gerenciamento de energia. Esta combinação de display HDMI e toque capacitivo o torna ideal para sistemas interativos que exigem alta compatibilidade e facilidade de uso. Projetado com um tamanho de contorno compacto de 143,4 mm por 228,9 mm e uma espessura total de 4,45 mm, incluindo PCBA e componentes, o módulo é leve e fino, adequado para sistemas embarcados e dispositivos portáteis. A construção robusta inclui camadas como sensor de vidro, SCA e acolchoamento de espuma para garantir durabilidade e sensibilidade ao toque confiável.

Recursos:

Dimensões de Contorno Compactas e Finas
O módulo CH101WX05C-CT apresenta um tamanho de contorno compacto de 143,4 mm de largura, 228,9 mm de altura e uma espessura total de 4,45 mm, incluindo o PCBA e os componentes. Este perfil fino o torna adequado para integração em aplicações com restrições de espaço, como dispositivos portáteis e sistemas embarcados, onde minimizar o volume é essencial.

Display de Alta Resolução
Este módulo de display oferece uma resolução de 800 (RGB) x 1280 pixels, fornecendo imagens claras e detalhadas. O arranjo de pixels garante uma representação de cores vívida e visuais nítidos, o que é benéfico para aplicações que exigem renderização precisa de imagens, como dispositivos médicos e painéis de controle industrial.

Suporte de Interface Versátil

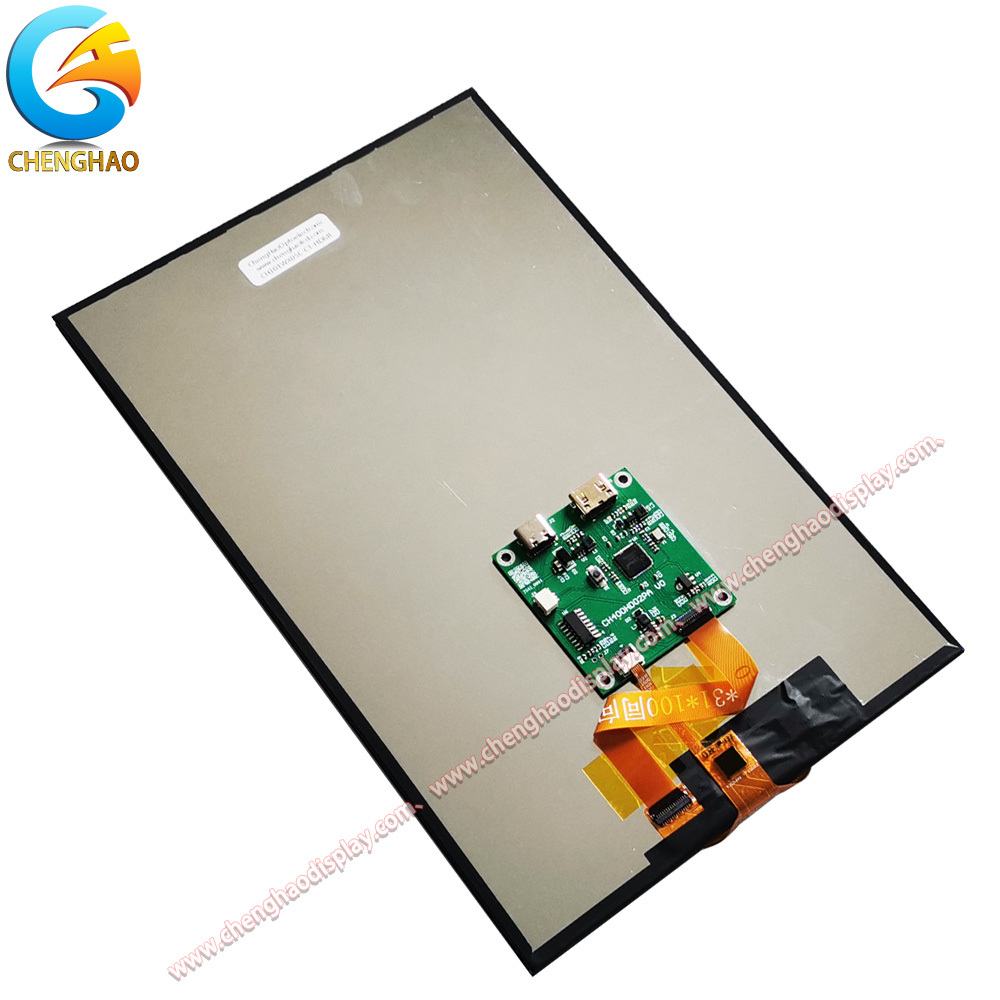

Equipado com uma placa de interface HDMI e um painel tátil capacitivo alimentado por USB, o CH101WX05C-CT suporta fácil conectividade com uma variedade de sistemas operacionais, incluindo Windows, Linux, MAC OS e Raspberry Pi. A interface HDMI permite a transmissão de vídeo de alta qualidade, enquanto a interface USB simplifica a integração do painel tátil e o gerenciamento da fonte de alimentação.

Amplo Ângulo de Visão
O módulo oferece uma experiência de visualização consistente com um ângulo de visão de 80 graus em todas as direções (para cima, para baixo, para a esquerda, para a direita). Este amplo ângulo de visão garante que o display mantenha boa precisão de cores e contraste, mesmo quando visualizado de posições descentralizadas, o que é importante para ambientes colaborativos e aplicações multiusuário.

Parâmetros Técnicos:

Personalização:

O módulo de display CH101WX05C-CT oferece um processo de personalização flexível, adaptado para atender aos requisitos específicos do projeto na indústria de LCD TFT. A personalização começa com a compreensão das necessidades de aplicação do comprador, incluindo o tamanho de display desejado, resolução, tipo de interface e condições ambientais. Para este painel IPS de 10,1 polegadas com resolução de 800x1280 pixels, os clientes podem solicitar modificações em várias áreas-chave para otimizar o desempenho e a integração.

Um aspecto comum da personalização é o ajuste das dimensões mecânicas e do contorno do módulo para se adequar a gabinetes de dispositivos exclusivos ou restrições de montagem. O perfil fino e o tamanho compacto do CH101WX05C-CT podem ser ainda mais personalizados modificando a espessura ou a forma da lente de vidro e das camadas do painel tátil. Isso garante uma integração perfeita em produtos como painéis de controle industrial, dispositivos médicos ou sistemas montados em veículos, onde o espaço é limitado.

A personalização da interface é outra área crítica. Embora o módulo padrão inclua uma interface HDMI e um painel tátil capacitivo alimentado por USB, os clientes podem precisar de configurações de interface alternativas, como MIPI, RGB ou LVDS, dependendo de seu ecossistema de hardware. A Chenghao Optoelectronic suporta a definição ou redesenho da interface LCD e da interface do painel tátil para corresponder a placas controladoras ou sistemas operacionais específicos, aprimorando a compatibilidade e reduzindo o tempo de desenvolvimento.

O brilho da retroiluminação e a calibração de cores também podem ser personalizados para se adequar a diferentes ambientes de iluminação. A retroiluminação LED branca do CH101WX05C-CT com luminância de 300 cd/m² pode ser ajustada para cima para condições de luz ambiente externa ou alta ou ajustada para economia de energia em dispositivos operados por bateria. Além disso, recursos do painel tátil, como suporte multi-toque, feedback tátil e revestimentos anti-reflexo, podem ser personalizados para melhorar a experiência do usuário com base em cenários de aplicação.

O processo de personalização normalmente envolve uma estreita colaboração entre a equipe de engenharia da Chenghao e o cliente. Após a coleta dos requisitos iniciais, os protótipos são desenvolvidos e testados para garantir que todas as especificações sejam atendidas. Este processo iterativo ajuda a resolver quaisquer desafios técnicos e garante que o produto final esteja perfeitamente alinhado com as demandas funcionais e estéticas do cliente. A capacidade da Chenghao de oferecer soluções completas - desde o design e prototipagem até a produção em massa - torna o CH101WX05C-CT uma escolha versátil para aplicações LCD TFT personalizadas.

Perguntas Frequentes:

P1: Qual é o número do modelo da Tela de Toque Capacitiva LCD TFT?

R1: O número do modelo da Tela de Toque Capacitiva LCD TFT é CH101WX05C-CT.

P2: Este produto possui alguma certificação?

R2: Sim, a Tela de Toque Capacitiva LCD TFT da Chenghao Optoelectronic é certificada com CE, RoHS e FCC.

P3: Existe uma quantidade mínima de pedido para este produto?

R3: Não, não há quantidade mínima de pedido (Sem MOQ) para este produto.

P4: Como o produto é embalado para envio?

R4: Todos os produtos são embalados com segurança para garantir a segurança. Produtos de tamanho pequeno são embalados usando bandeja + caixa, enquanto tamanhos maiores usam ranhura de espuma + caixa. A embalagem também pode ser personalizada de acordo com os requisitos dos clientes.

P5: Qual é o tempo de entrega típico e as condições de pagamento?

R5: O tempo de entrega é normalmente de 3 a 7 dias. As condições de pagamento incluem TT (Transferência Telegráfica) ou outros métodos acordados.

P6: Qual é a capacidade de fornecimento da Chenghao Optoelectronic para este produto?

R6: A Chenghao Optoelectronic tem uma capacidade de fornecimento de 20.000.000 peças por mês para esta Tela de Toque Capacitiva LCD TFT.
