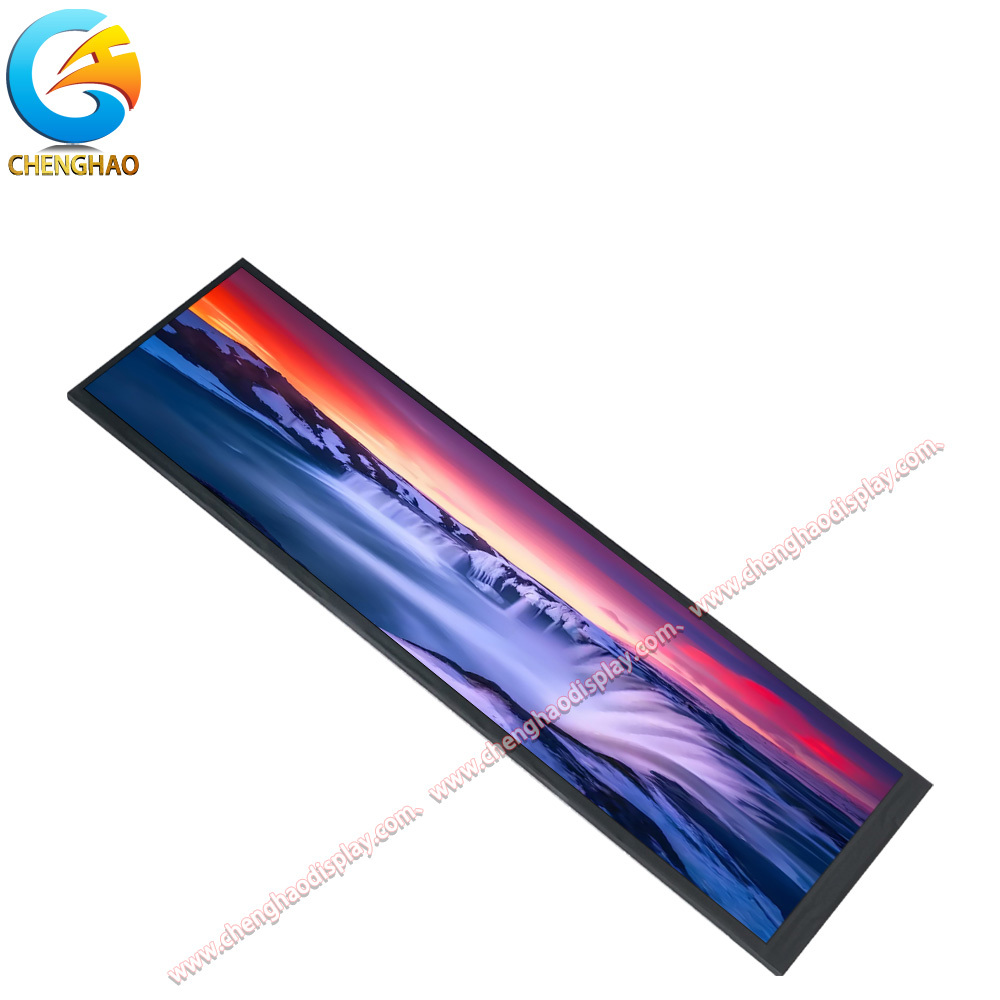

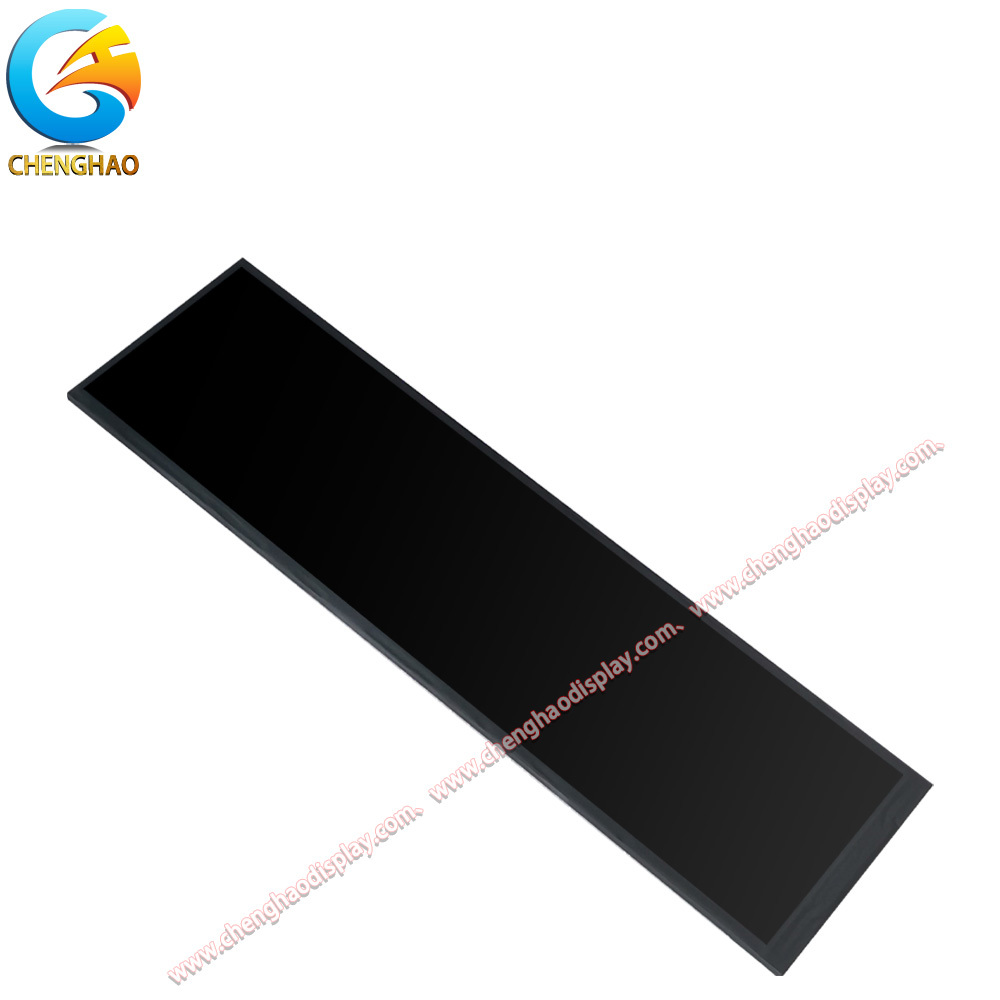

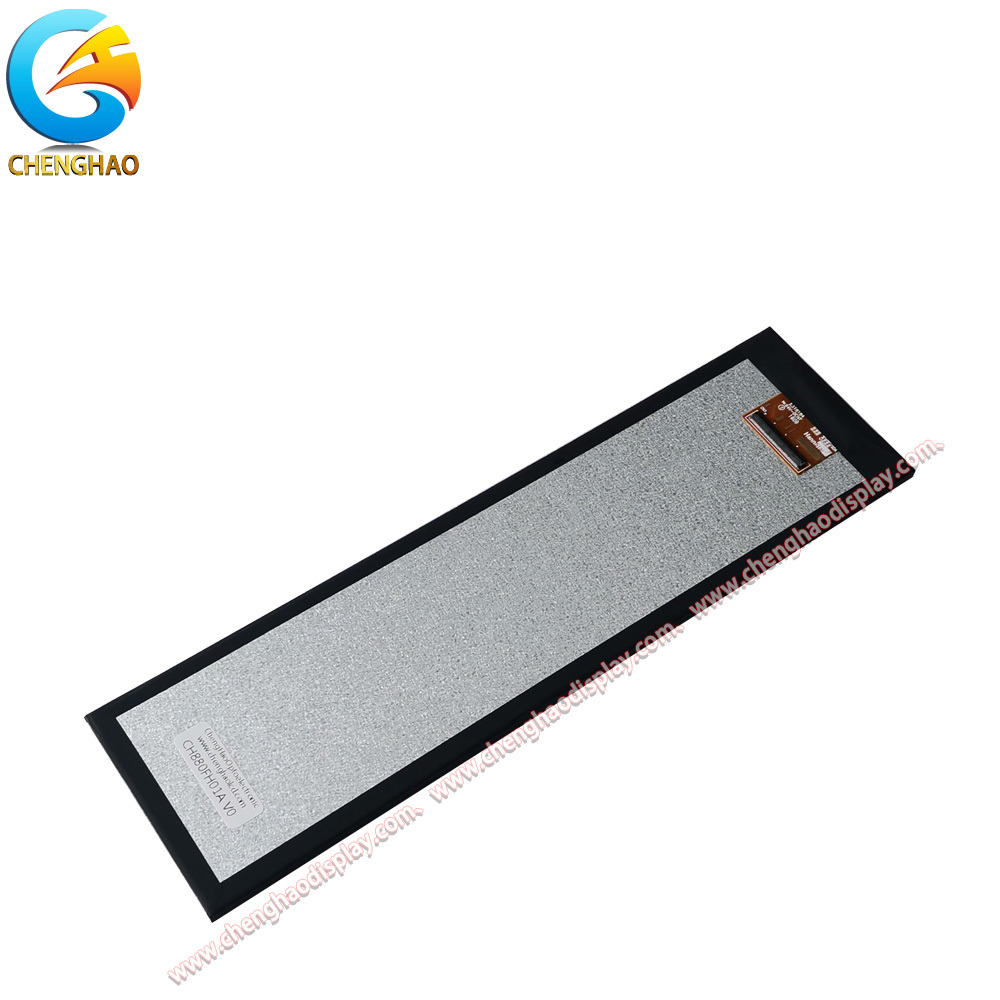

Tela de exibição LCD de faixa longa 1920x480 de 8 polegadas, interface MIPI, tela TFT IPS

Descrição do produto:

O CH880FH01A, um módulo LCD de 8 polegadas de comprimento, fabricado pela Chenghao Optoelectronic,É projetado para atender às necessidades de exibição de dispositivos onde o espaço é limitado, mas a clareza visual e a fiabilidade não são negociáveis.Este módulo destaca-se no mercado pela sua capacidade de encaixar em espaços de instalação estreitos, proporcionando funções de exibição de alto desempenho,tornando-se uma escolha para clientes de várias indústrias que buscam praticidade e qualidade- Não.

Com uma dimensão total de 231,3x64,3 mm, o módulo apresenta uma área visível de 219,48x55,32 mm e uma área ativa de 218,88x54.Dimensões de 72 mm que permitem a sua integração perfeita em dispositivos como controladores industriais de painel estreito e hubs domésticos inteligentes compactos sem sacrificar espaço de exibiçãoEstruturalmente, é um conjunto TFT LCD de matriz ativa em cores, combinando um painel LCD TFT de alta qualidade, ICs de driver precisos, uma iluminação de fundo uniforme e um FPC flexível. Em termos de capacidades de exibição, o módulo de LCD de 8 polegadas de comprimento TFT se destaca por fornecer imagens claras e vívidas. which not only offers wide viewing angles of 80/80/80/80 degrees but also ensures that colors remain true and brightness stays consistent from any viewing position—critical for scenarios where multiple users may need to access the display simultaneously.

Com uma resolução de 480x1920 pontos e suporte para 16M cores, ele pode renderizar texto detalhado, gráficos complexos e conteúdo dinâmico com clareza excepcional,enquanto o seu brilho de 500 cd/m2 garante a legibilidade em ambientes bem iluminados e moderadamente fracos- Não. O módulo também possui uma forte adaptabilidade ao ambiente, operando de forma confiável dentro de uma faixa de temperatura de -20 ~ +70 °C e tolerando temperaturas de armazenamento de -30 ~ +80 °C.Isto torna-o adequado para utilização em ambientes com temperaturas flutuantesAlém disso, com um modelo de atacado de fábrica (MOQ de 100 peças), suporte a amostras e opções de personalização,O CH880FH01A oferece flexibilidade para atender às diversas necessidades dos clientes, quer estejam na fase de I&D ou exijam produção em grande escala.

Características:

(1) Relação de dimensões otimizada para espaço estreito: com um tamanho de módulo de 231,3x64,3 mm e uma área ativa de 218,88x54,72 mm, a sua relação de aspecto alongada garante a máxima cobertura de exibição em painéis de dispositivos finos (por exemplo,controladores industriais estreitos), evitando o problema do "espaço perdido" dos módulos quadrados tradicionais.

(2) Design visual amigável para vários utilizadores: modo IPS/transmissor/normalmente preto, combinado com ângulos de visão 80/80/80/80 e precisão de cor de 16M,Elimina as diferenças visuais entre as visões frontal e lateral, ideal para cenários em que vários utilizadores (como funcionários da oficina ou residentes) verificam o ecrã simultaneamente- Não.

(3) Proteção de dupla faixa de temperatura: para além de suportar uma utilização operacional a -20°C a +70°C, tolera condições de armazenagem a -30°C a +80°C,Prevenção da degradação do desempenho devido a alterações extremas de temperatura durante o transporte ou armazenamento em armazém- Não.

(4) Apoio flexível de I&D para produção: para além do MOQ por atacado de 100 peças, oferece fornecimento de amostras para testes de I&D e opções de personalização (por exemplo, ajustes de FPC),Preencher a lacuna entre as necessidades de ensaios em pequenos lotes e as demandas de produção em larga escala.

Parâmetros técnicos:

Direção de visualização	80/80/80/80
Interface	MIPI
Área ativa	218.88x54.72 mm
Cores	16M
Resolução	480x1920 pontos
Brilho da tela	500 Cd/m2
Área de observação	219.48x55.32 mm
Temperatura de funcionamento	-20 ~ +70°C
Tamanho do contorno	231.3x64.3x4.8 mm
Contraste	800:1

Personalização:

Como fabricante profissional de peças sobressalentes TFT LCD, a Chenghao Optoelectronic concentra-se em fornecer serviços de personalização direcionados para o módulo TFT LCD de 8 polegadas CH880FH01A (uma peça sobressalente,não um produto acabado)Todos os conteúdos de personalização giram em torno da otimização da adaptabilidade do módulo à montagem de dispositivos a jusante, cobrindo parâmetros funcionais, detalhes estruturais e atualizações relacionadas ao toque,garantindo que o módulo personalizado mantenha a estabilidade e compatibilidade necessárias para a integração de peças sobressalentes- Não.
1. TFT LCD Funcional Parâmetro Personalização
Para corresponder aos requisitos operacionais de diferentes dispositivos a jusante, são oferecidos ajustes de parâmetros funcionais para o componente central TFT LCD.A luminança padrão de 500 cd/m2 pode ser ajustada na faixa de 200~800 cd/m2  luminosidade inferior (200~300 cd/m2) para peças sobressalentes de controle doméstico inteligente de baixa potência, e maior brilho (600~800 cd/m2) para peças sobressalentes de dispositivos IoT externos que precisam de desempenho anti-reflexão.a interface MIPI padrão pode ser modificada para SPI ou interfaces paralelas, adaptando-se às necessidades de compatibilidade dos sistemas de controlo dos equipamentos industriais mais antigos ou de instrumentos especializados, eliminando a necessidade de os clientes substituírem outras peças sobressalentes do dispositivo.
2. Personalização de forma e estrutura FPC
Como um componente de ligação chave do módulo LCD TFT (parte de reposição), a forma e a estrutura do FPC são totalmente personalizáveis para se adequarem ao espaço de montagem interno dos dispositivos a jusante.A personalização da forma inclui o corte do FPC em forma de L, em forma de U, ou formas irregulares, evitando conflitos com outras peças sobressalentes (como condensadores e resistores) dentro do dispositivo durante a instalação.A personalização da estrutura inclui o ajuste da espessura do FPC (a partir de 0.2 mm a 0.5 mm) e o número/posição dos pinos, por exemplo, aumentando 2 a 4 pinos de sinal para dispositivos que necessitam de transmissão de dados adicional,ou encurtar o comprimento do FPC em 10 ~ 30mm para caber em interiores de dispositivos compactosTodos os FPCs personalizados mantêm o mesmo desempenho de transmissão de sinal da versão padrão para garantir a integração estável com outras peças de reposição.
3. Ecrã Anti-Reflexo e Anti-Reflexo Personalização
Para melhorar a usabilidade do módulo em diferentes ambientes de iluminação (como uma peça sobressalente para a montagem do dispositivo), a customização de revestimento anti-reflexo (AG) é fornecida para a superfície da tela.Um revestimento AG fosco é aplicado ao painel LCD, reduzindo a reflexão da luz em 60% a 80% em comparação com o ecrã padrão,tornando-o adequado para peças sobressalentes de dispositivos utilizados em cenários luminosos (como equipamentos de oficinas industriais ou terminais IoT ao ar livre)Para clientes com maiores necessidades de anti-reflexão, um revestimento opcional de dupla camada anti-reflexão + anti-reflexão (AR) pode ser adicionado, minimizando ainda mais o brilho sob luz solar direta,assegurar efeitos de visualização claros sem afectar a espessura do módulo ou a montagem com outras peças sobressalentes- Não.
4. Touch Função Instalação Personalização
Para dispositivos a jusante que exijam a operação por toque,O CH880FH01A (como peça sobressalente do TFT LCD) pode ser atualizado com a instalação da função de toque ▌integrando um painel táctil capacitivo (CTP) na superfície do TFT LCD.A função de toque suporta toque simultâneo de 5 pontos, com um tempo de resposta ≤ 10 ms, atendendo às necessidades de operação de painéis de controle domésticos inteligentes, equipamentos médicos ou dispositivos de controle industrial.Durante a instalação, o módulo táctil é ligado como uma peça de reposição independente,assegurar que não danifica a estrutura LCD TFT original e que pode ser facilmente montada com o módulo no dispositivo a jusante- Não.
5. Design do painel de toque
Para os clientes que precisam de experiências de operação de toque personalizadas, é oferecida a personalização do design do painel de toque (correspondendo à função de toque instalada na peça sobressalente TFT LCD).Isto inclui a personalização do tamanho – ajustando a área ativa do painel táctil – para se alinhar com o CH880FH01A –s 218.88x54,72 mm área de exibição ativa, ou reduzindo-a ligeiramente para se adequar ao projeto da moldura do dispositivo.A personalização do tratamento de superfície abrange revestimento anti-impressão digital (AF) (para reduzir manchas em painéis frequentemente tocados) ou revestimento duro anti-arranhões (com uma dureza de 3H ~ 6H), adequado para peças sobressalentes de equipamentos industriais propensas ao desgaste).O design da borda do painel de toque pode ser personalizado para bordas arredondadas (rádio 1 ~ 3 mm) para combinar com a estética geral do dispositivo, garantindo a integração do painel táctil (como componente de peça sobressalente) com o módulo LCD TFT e o dispositivo a jusante.

Perguntas frequentes:

P: Qual é a marca deste ecrã LCD TFT?

A: A marca é Chenghao Optoelectronic.

P: Qual é o número de modelo deste ecrã LCD TFT?

R: O número do modelo é CH800FH01A.

P: Onde é fabricado este ecrã LCD TFT?

R: Este produto é fabricado na China, especificamente em Shenzhen.

P: Que certificações tem este ecrã LCD TFT?

R: Este ecrã LCD TFT é certificado com CE, ISO9001, RoHS e SGS.

Q: Quais são os termos de pagamento aceites para a compra deste ecrã LCD TFT?

R: Os termos de pagamento aceitos são T/T, AliPay e PayPal.
