2.8 polegadas Lcd Tft touch screen 50pins SPI Interface 240x320 IPS Screen

Descrição do produto:

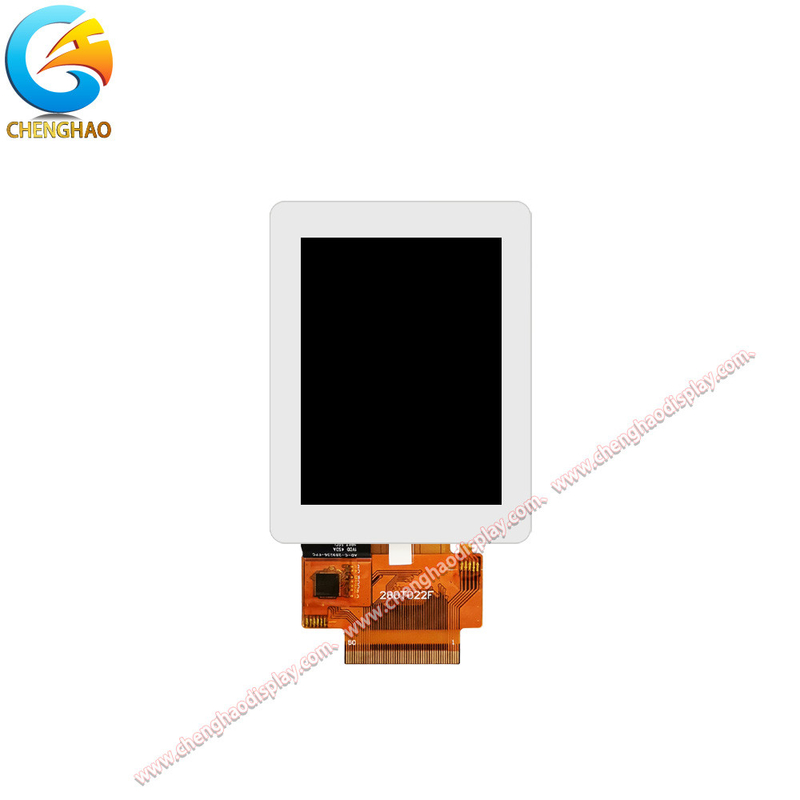

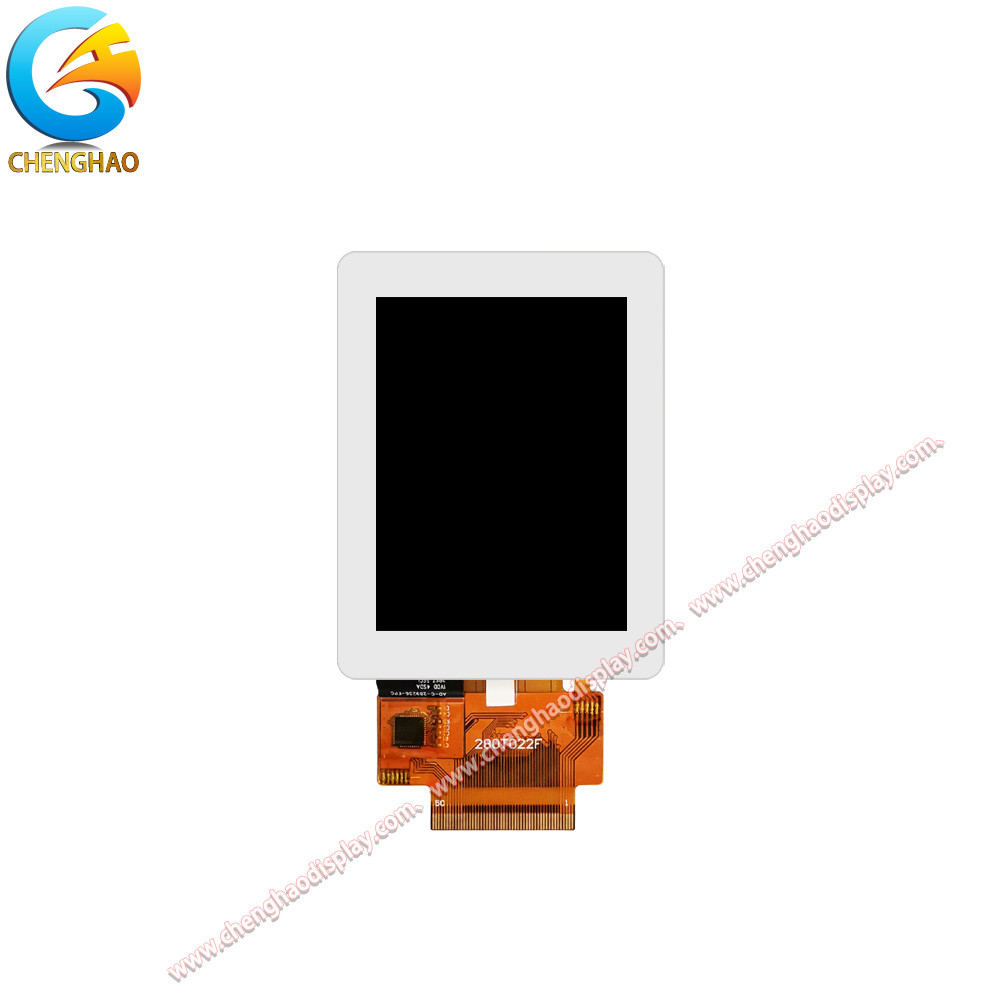

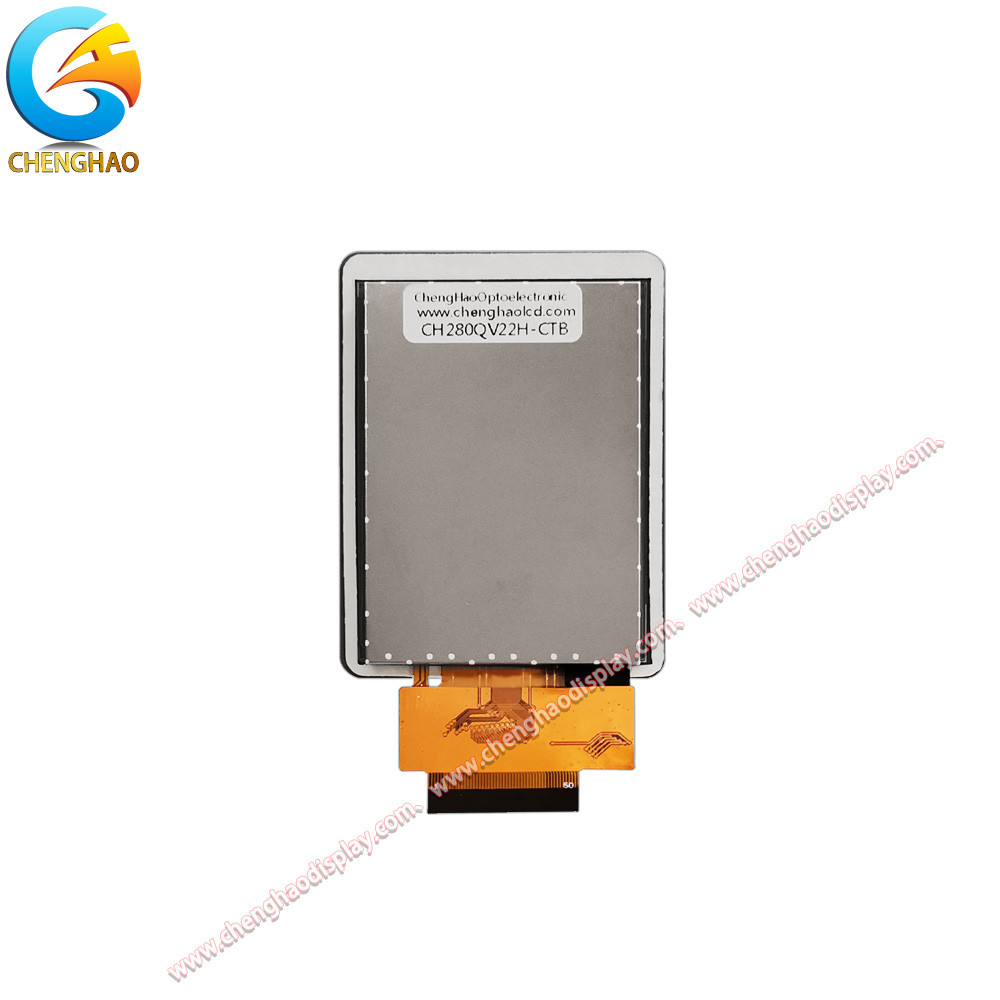

CH280QV22H-CTB é um módulo de exibição LCD TFT capacitivo IPS de 2,8 polegadas fornecido pela Chenghao Optoelectronic.É amplamente utilizado no controlo industrialO módulo tem excelente desempenho de ângulo de visão (80 graus para cima, para baixo, para esquerda e para direita), exibição clara e colorida,Suporta cores 262K, e tem um brilho de até 300 cd/m2. Este módulo tem uma estrutura compacta, com uma dimensão global de 56 x 74 x 3,74 mm e uma área de exibição de 43,2 x 57,6 mm. Está equipado com uma tampa de vidro de 0,7 mm de espessura,uma transmissão de ≥ 87%O tipo de painel táctil é capacitivo, utiliza uma interface I2C e tem uma faixa de tensão de funcionamento de 2.8V a 3,3V, que podem fornecer uma resposta táctil sensível e estável.
		A faixa de temperatura de funcionamento do módulo de exibição CH280QV22H-CTB é de -20°C a +70°C e a faixa de temperatura de armazenamento é de -30°C a +80°C,permitindo-lhe operar de forma estável numa variedade de ambientes complexosAlém disso, o módulo suporta testes de amostras de pequenos lotes e pode ser personalizado de acordo com as necessidades do cliente, incluindo ajuste da estrutura do cabo FPC, ajuste do brilho da luz de fundo,Reconstrução da definição da interface, e design de personalização do painel táctil, etc., para atender plenamente às necessidades de aplicação diferenciadas de vários dispositivos terminais. Seja em instrumentos de precisão, terminais de inteligência artificial ou sistemas de controlo de veículos,O CH280QV22H-CTB tornou-se uma escolha ideal de solução de exibição com sua alta confiabilidade e capacidades de personalização flexíveis.

Características:

• Exibição de resolução de alta definição

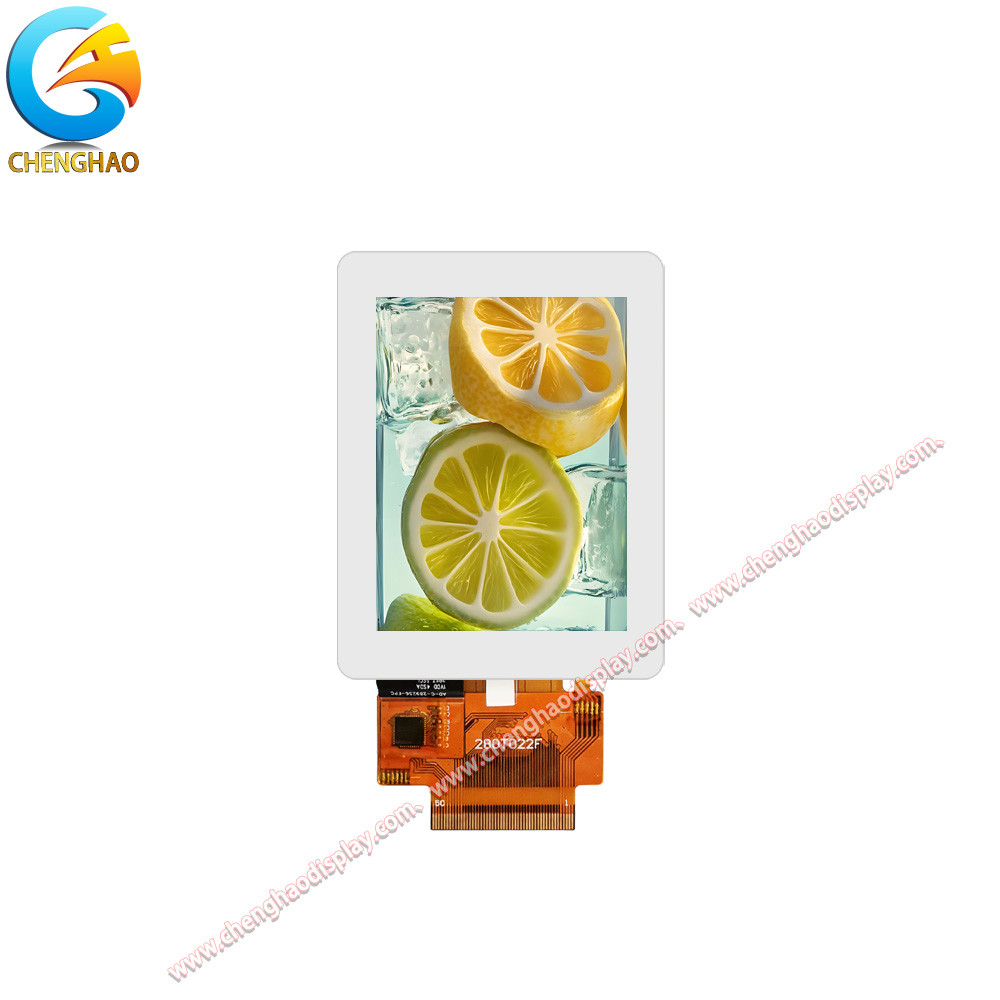

Equipado com um ecrã LCD TFT de alta qualidade com 320x240 pontos, suporta uma apresentação de imagem delicada e é adequado para a exibição de imagens de grande volume de informação.

• Experiência de visualização completa

Adotando a tecnologia IPS, tem um grande ângulo de visão de 80° em quatro direcções, para cima, para baixo, para esquerda e para direita,garantir que não haja castes de cor e cantos escuros ao ver a imagem de qualquer direção.

• Toque capacitivo de vários pontos

Painel de toque capacitivo incorporado, sensível, fácil de operar, suporta toque em vários pontos, adequado para cenários de aplicação interativos complexos.

• Vidro de alta resistência ao toque

A camada de toque utiliza uma cobertura de vidro com uma dureza de 6H, que tem excelente resistência a arranhões e pressão e é adequada para ambientes externos ou industriais.

• Excelente transmissão luminosa

A transmissão luminosa do vidro táctil atinge mais de 87%, e ainda pode manter bons efeitos de exibição em ambientes de forte luz.

• Estrutura leve e compacta

A espessura total do módulo é controlada dentro de 3,74 mm, o que é adequado para aplicações embutidas sensíveis ao espaço.

• Projeto de iluminação de fundo de poupança de energia

Fonte de luz de fundo de alta eficiência incorporada, ao mesmo tempo em que proporciona um brilho estável, reduz o consumo de energia e prolonga a vida útil do dispositivo.

• Configuração da interface de baixa potência

A parte do ecrã utiliza a comunicação SPI e a parte táctil utiliza a interface I2C, o que simplifica o projeto do sistema e reduz o consumo de energia.

• Aplicável a uma ampla gama de temperaturas

Com uma capacidade de temperatura de funcionamento de -20°C a +70°C, suporta uma operação estável em uma variedade de ambientes industriais e ao ar livre.

• Apoio à personalização e desenvolvimento de projectos

A estrutura do FPC, o brilho da luz de fundo, a forma da interface, o esquema de toque, etc., podem ser personalizados de acordo com as necessidades do cliente para melhorar a adaptabilidade do produto.

Parâmetros técnicos:

Aplicações:

O CH280QV22H-CTB é um módulo LCD TFT de 2,8 polegadas de alto desempenho que integra exibição e toque.excelente adaptabilidade ambiental e capacidade de personalização flexívelA sua principal aplicação é a seguinte:

• Equipamento terminal de mão
  O módulo é compacto e leve e é particularmente adequado para instrumentos portáteis, tais como equipamentos de detecção de campo, scanners médicos portáteis, terminais portáteis, etc.,fornecer uma visualização clara dos dados e uma interface de interação homem-computador conveniente.
• Interface de operação industrial
  No domínio da automação industrial, o CH280QV22H-CTB é frequentemente integrado em painéis de controlo ou terminais de operação para exibição do estado do equipamento, definição de parâmetros ou interface de aviso de falha,com as vantagens de uma forte anti-interferência, grande ângulo de visão e adaptabilidade à zona de alta temperatura.
• Equipamento médico portátil
  As capacidades de exibição de alta definição e de operação táctil do módulo tornam-no adequado para equipamentos electrónicos médicos, como medidores de glicose no sangue, eletrocardiógrafos, monitores de temperatura corporal,etc.., proporcionando aos utilizadores uma experiência interactiva intuitiva e estável e melhorando a eficácia do diagnóstico e do controlo.
• Terminal de segurança inteligente
  O CH280QV22H-CTB pode ser utilizado em produtos de segurança, tais como sistemas de controlo de acesso, terminais de reconhecimento de impressões digitais, máquinas de gestão de visitantes, etc.,para realizar funções como a exibição de informações e a confirmação de identidade, e melhorar a interatividade e a segurança do sistema.
• Sistema de controlo doméstico inteligente
  Nos terminais de controlo doméstico, como aparelhos domésticos inteligentes, interruptores inteligentes e termostatos inteligentes,Este módulo é utilizado como um componente táctil central do ecrã para permitir aos utilizadores gerir e controlar de forma centralizada equipamentos como luzes, ar condicionado e cortinas.
• Eletrónica de consumo
  O CH280QV22H-CTB também é usado em eletrônicos de consumo, como máquinas de aprendizagem para crianças, dicionários eletrônicos e pequenos consoles de jogos.Melhora a experiência operacional do utilizador.
• Sistema de monitorização agrícola e ambiental
  No equipamento de ensaio ambiental e agrícola inteligente, o módulo é utilizado para exibir dados de sensores em tempo real, tais como temperatura e umidade, intensidade luminosa, informações sobre o solo, etc.,ajudar os utilizadores a tomar decisões ambientais de forma eficiente.
• Equipamento de gestão do tráfego e da energia
  Este módulo é também comumente utilizado nos campos dos terminais de exibição de estado em veículos, instrumentos de veículos elétricos, interfaces de pilhas de carregamento, etc., e é usado para exibir dados-chave, como potência,velocidade, e informações sobre falhas.

Personalização:

O CH280QV22H-CTB não é apenas um módulo de exibição padronizado, mas também uma solução táctil de exibição com capacidades altamente flexíveis e personalizáveis.Pode satisfazer amplamente as necessidades personalizadas de vários projetos do cliente em termos de função, estrutura, desempenho, etc. As seguintes são as principais opções de personalização que este produto pode fornecer:

• Projeto personalizado da estrutura do cabo FPC
  Para os requisitos de layout de diferentes painéis de controle principais ou interfaces de sistema, suporta a personalização do comprimento, largura, direção de roteamento,Definição de pin PIN e posição da interface do FPC (placa de circuito flexível) para alcançar uma alta compatibilidade com a estrutura de hardware de toda a máquina.
• Configuração opcional da função táctil
  Você pode escolher se levar a função de toque de acordo com as necessidades reais do cliente, e você também pode escolher entre toque capacitivo e resistivo.sensibilidade ao toque, os pontos de toque e o modelo do chip do controlador táctil podem ser ajustados conforme necessário.
• Customização exclusiva da estrutura de aparência
  Suporta a personalização personalizada do tamanho do módulo, da proporção da área de exibição, da forma da cobertura de vidro, etc. de acordo com os requisitos de abertura do painel do dispositivo do cliente, método de fixação, área de blindagem do quadro,etc.. para assegurar a adequação da instalação.
• Tipo de interface e conversão de protocolo
  Além das interfaces SPI e I2C padrão, também pode ser personalizado para converter para porta paralela (RGB), interface MCU,MIPI ou outros protocolos de comunicação de acordo com os diferentes requisitos da plataforma de controlo principal para melhorar a compatibilidade e a escalabilidade.
• Personalização do brilho do sistema de retroiluminação
  O número de grânulos de luz de fundo, o modo de condução atual e o material de filme de difusão podem ser ajustados de acordo com o cenário de utilização do terminal (como a luz solar exterior,ambiente industrial de alta luminosidade, etc.) para alcançar diferentes níveis de luminosidade.
• Expansão da gama de temperaturas de funcionamento
  Se a aplicação do cliente envolver um ambiente extremamente frio ou de alta temperatura,O módulo pode utilizar materiais de cristal líquido melhorados e soluções de embalagem estrutural para manter um funcionamento estável em condições climáticas mais severas.
• Impressão de capa e personalização do LOGO
  Suporta a impressão do LOGO da marca, dos ícones de operação, dos logótipos de função, etc., na tampa de vidro para ajudar os clientes a melhorar o reconhecimento da marca e a imagem profissional dos produtos terminais.
• Tratamento anti-interferência e de reforço
  Para cenários industriais ou aplicações em ambientes eletromagnéticos fortes, o módulo pode adicionar blindagem EMI, estrutura de borracha condutora espessada,Estrutura fixa reforçada e outros projetos para melhorar a estabilidade geral do sistema.
• Integração de soluções de módulos combinados
  Fornecer um projeto integrado de circuito integrado LCD+TP+backlight+driver IC,ou integrar o módulo com a caixa e a placa de controlo principal para prova de conformidade de acordo com as aplicações do cliente para encurtar o ciclo de desenvolvimento do produto.

Perguntas frequentes:

P: Qual é o nome da marca do pequeno ecrã LCD?

R: A marca do pequeno ecrã LCD é Chenghao Optoelectronic.

P: Qual é o número de modelo do pequeno ecrã LCD?

R: O número de modelo do pequeno ecrã LCD táctil é CH280QV22H-CTB.

P: Que certificações tem o pequeno ecrã LCD?

R: A tela sensível ao toque LCD é certificada com RoHS, CE e FCC.

P: Qual é a quantidade mínima de encomenda para o pequeno ecrã LCD?

R: A quantidade mínima de encomenda para o pequeno ecrã LCD táctil é de 100 peças.

P: Quais são os detalhes da embalagem do pequeno ecrã LCD sensível ao toque?

R: Todos os produtos são embalados da maneira correta para mantê-lo seguro. Para pequenos tamanhos de produtos usamos bandeja + cartão, para tamanhos maiores usamos fenda de espuma + cartão.Também desenhamos embalagens de acordo com as exigências dos clientes.
