Ecrã de toque resistivo capacitivo de alta sensibilidade 10,1 polegadas painel de exibição IPS LCD a cores completas

Descrição do produto:

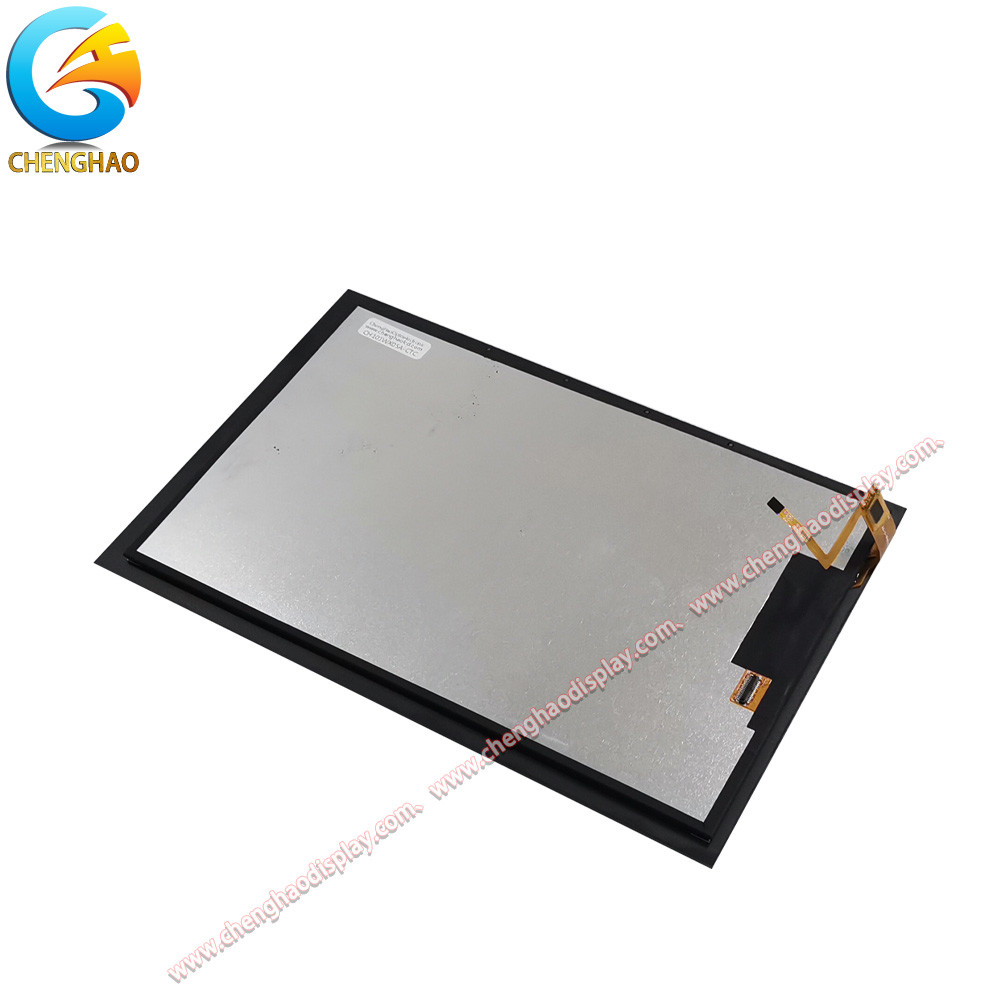

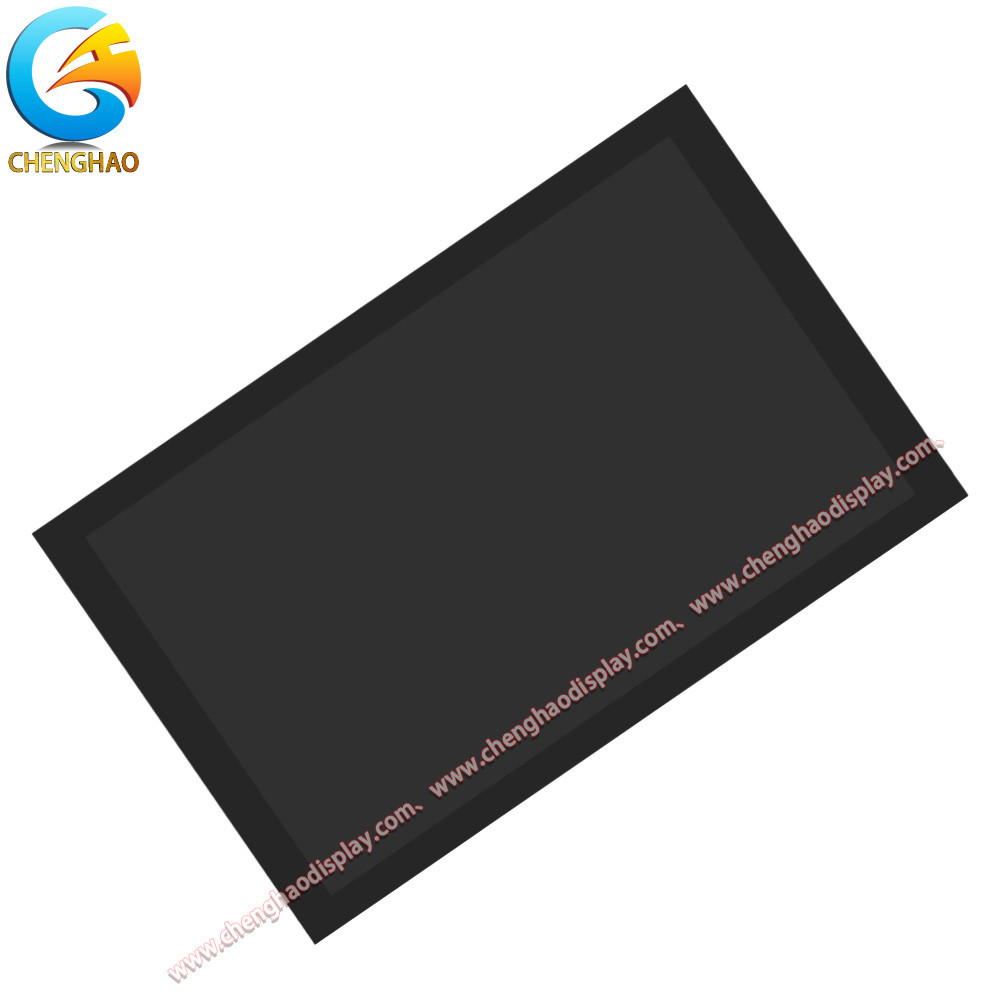

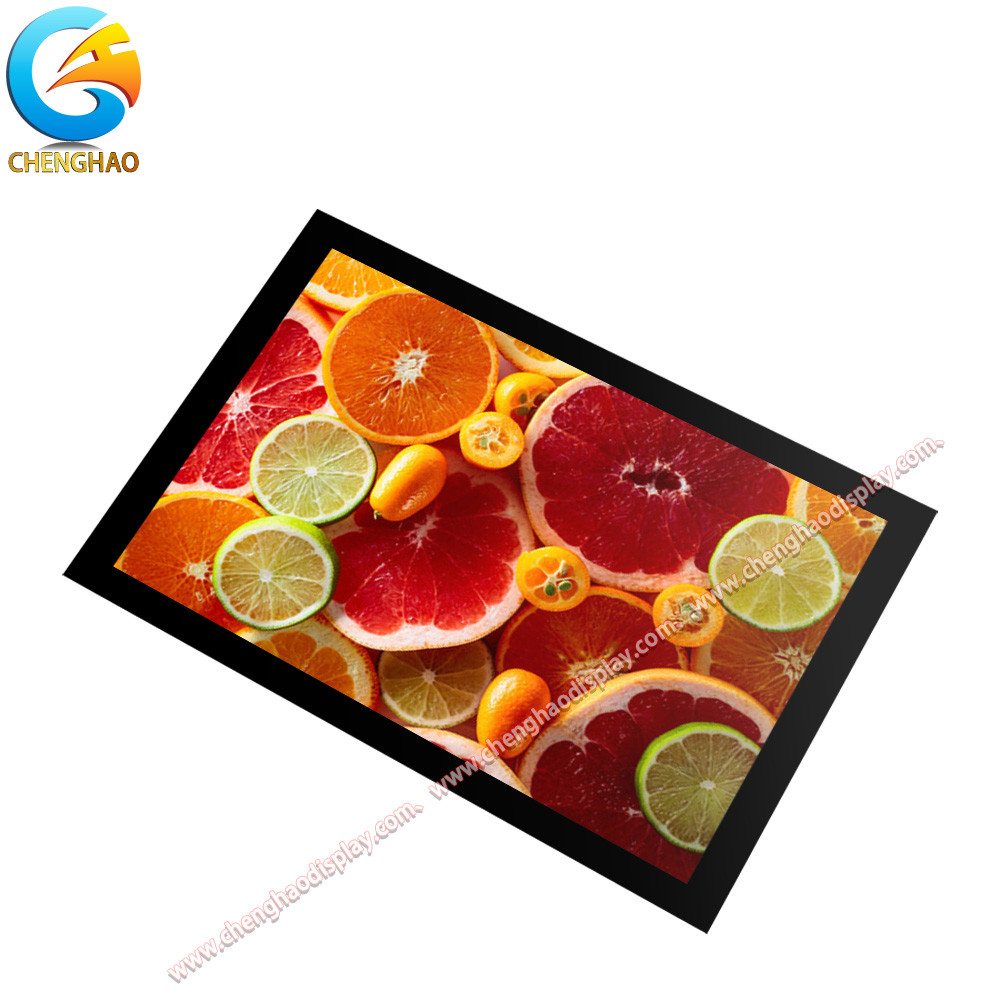

O CH101WX05A-CTC é um módulo LCD TFT vertical de 10,1 polegadas projetado para aplicações que exigem alta rentabilidade e desempenho estável.Sua resolução de 800×1280 combinada com a tecnologia IPS grande ângulo de visão (80/80/80/80) apresenta qualidade de imagem delicada e grande ângulo de visão, adequado para dispositivos que exijam partilha por várias pessoas ou operações de interface complexas. O brilho típico de 300 cd/m2 proporciona um efeito de exibição suave e claro em ambientes interiores,e com os modos de exibição transmissível e normalmente pretoA interface MIPI-DSI é emparelhada com o FH26-31S-0.Conector 3SHW para garantir a transmissão de dados de alta velocidade e baixa potência e uma ligação estável, adaptando-se às necessidades de eficiência dos dispositivos inteligentes.

		O módulo adota uma solução de tela sensível ao toque capacitiva G + G, uma estrutura composta de lente de vidro de 2,0 mm e vidro ITO de 0,55 mm e a espessura total do módulo é de apenas 5,85 ± 0,3 mm,com um diâmetro superior a 50 mm,. O vidro de dureza 6H na superfície pode resistir aos arranhões diários.e melhora a eficiência da interação homem-computador.
Em termos de adaptabilidade ao ambiente, o CH101WX05A-CTC pode funcionar de forma estável numa ampla gama de temperaturas de -20°C a 70°C e a temperatura de armazenamento é alargada para -30°C a 80°C,que é adequado para ambientes adversos, tais como externos e industriaisO módulo cumpre as normas de proteção ambiental RoHS, tem uma estrutura compacta e é fácil de integrar em terminais domésticos inteligentes, quadros electrónicos educativos,Equipamento de exibição comercial e outros campos, fornecendo aos utilizadores soluções de exibição e toque fiáveis, quer se trate de escritórios interiores, aplicações montadas em veículos ou controlo industrial,CH101WX05A-CTC satisfaz diversas necessidades com desempenho de alto custo e desempenho estável.

Características:

(1) Tecnologia de exibição IPS de ecrã vertical de 10,1 polegadas: adota um painel IPS de alta resolução de 800×1280, com design de ângulo de visão 80/80/80/80,assegurando uma cor precisa e uma exibição clara sem ângulo morto, adequado para a colaboração de várias pessoas ou para cenários de operação de interfaces complexas.

(2) 300 cd/m2 de luminosidade e modo de poupança de energia: luminosidade típica de 300 cd/m2, combinada com modos de exibição transmissíveis e normalmente pretos,proporciona uma experiência visual suave e clara em ambientes interiores, reduzindo o consumo de energia e prolongando a vida útil da bateria do dispositivo.

(3) Interface MIPI-DSI de alta velocidade e conector dedicado: equipado com interface MIPI-DSI, suporta transmissão de dados de alta velocidade e baixa potência e está equipado com FH26-31S-0.Conector 3SHW para garantir a estabilidade do sinal e adaptar-se aos requisitos de alta eficiência dos dispositivos inteligentes modernos.

(4) Adaptabilidade ao ambiente numa ampla gama de temperaturas: a gama de temperaturas de funcionamento é de -20°C a 70°C e a temperatura de armazenamento é de -30°C a 80°C.Adapta-se a ambientes de alta diferença de temperatura, como ambientes externos e industriais, assegurando o funcionamento estável do equipamento em condições extremas.

(5) Design estrutural leve e compacto: a espessura total é de apenas 5,85 mm. O design leve é fácil de integrar em dispositivos portáteis ou em cenários de aplicação com espaço limitado,como o comando central montado no veículo, terminais portáteis, etc.

(6) Alta transmissão e compatibilidade com alta tensão: transmissão óptica ≥ 80%, imagem transparente e natural; suportar entrada de alta tensão de 2,8 V a 3,3 V,compatível com uma variedade de soluções de alimentação de dispositivos, e melhorar a flexibilidade da concepção do sistema.

(7) Proteção ambiental e certificação de fiabilidade: Cumprir as normas de proteção ambiental RoHS, segurança dos materiais; após testes ambientais rigorosos, garantir a estabilidade a longo prazo,adequado para uso industrial, medicina e outros campos com elevadas exigências de fiabilidade.

Parâmetros técnicos:

Aplicações:

Com o seu design de ecrã vertical de 10,1 polegadas, tecnologia IPS grande ângulo de visão e alta confiabilidade,O CH101WX05A-CTC pode ser amplamente utilizado numa variedade de domínios para satisfazer as necessidades de exibição e interação de diferentes cenários:

-- Terminal de controlo de automação industrial
Em linhas de produção de fábrica ou equipamento mecânico,As características da ampla gama de temperaturas do CH101WX05A-CTC (-20°C a 70°C) garantem que o equipamento pode funcionar de forma estável em ambientes de alta e baixa temperatura.A sua alta resolução e o seu amplo ângulo de visão permitem aos operadores visualizar claramente dados em tempo real, gráficos de estado dos equipamentos e informações de alarme.e o layout de tela vertical é mais adequado para exibir vários conjuntos de parâmetrosO ecrã sensível ao toque G+G suporta um controlo preciso e, com a transmissão de dados de alta velocidade da interface MIPI,Pode alcançar uma interação eficiente da interface de controlo industrial e melhorar a eficiência da produção.

-- Sistema de informação e entretenimento do veículo
Na cena do veículo, a tecnologia IPS de grande ângulo de visão do CH101WX05A-CTC reduz o reflexo da luz solar, garantindo ao condutor uma leitura clara da navegação,conteúdo de informação e entretenimento do veículo em diferentes ângulosO brilho de 300 cd/m2 mantém a imagem suave nas condições de iluminação do carro, e o design da estrutura fina e leve é fácil de integrar no console central do carro.O desempenho de alta temperatura pode lidar com a exposição a altas temperaturas no verão e baixa temperatura de partida no inverno, garantindo o funcionamento estável do sistema do veículo durante todo o dia.

-- Terminal comercial inteligente e sinalização digital
Em locais comerciais como shoppings e hotéis, o CH101WX05A-CTC pode ser usado como um terminal inteligente ou sinalização digital.Sua alta resolução e expressão de cores mostram vividamente anúncios de produtos, informação promocional ou conteúdo interativo, e o design da tela vertical é adequado para a reprodução de imagens dinâmicas de banda longa.A tela sensível ao toque G+G suporta consulta ou operação de autoatendimento do cliente, e as características de baixo consumo de energia da interface MIPI reduzem o consumo de energia do equipamento, prolongam a vida útil e satisfazem os requisitos de operação a longo prazo dos cenários comerciais.

-- Equipamento médico de diagnóstico por imagem
No campo médico, o CH101WX05A-CTC pode ser usado em equipamentos portáteis de ultra-som ou terminais móveis de diagnóstico.O ecrã vertical facilita a visualização de imagens ou dados de exames, e o grande ângulo de visão IPS garante a consistência da imagem durante consultas com várias pessoas.enquanto o desempenho de alta temperatura adapta-se a cenários com grandes diferenças de temperatura, como armazenamento frigorífico hospitalar ou diagnóstico e tratamento ao ar livre, melhorando a flexibilidade e a fiabilidade dos equipamentos médicos.

-- Equipamento de gestão de logística e armazenagem
Em terminais portáteis ou equipamentos de armazenagem na indústria da logística, o ecrã de alta luminosidade do CH101WX05A-CTC ainda pode exibir claramente as informações de carga,Códigos de barras ou planeamento de rotas sob luz exterior forteO design leve e compacto facilita a operação manual a longo prazo e a tela sensível ao toque G+G suporta a digitalização rápida de códigos e a entrada de dados.A ampla gama de temperaturas garante que o equipamento possa funcionar de forma estável em ambientes complexos, tais como armazenamento a frio (baixa temperatura) ou veículos de transporte (alta temperatura), melhorando a eficiência e a precisão das operações logísticas.

Através dos cenários de aplicação acima, o CH101WX05A-CTC fornece soluções de exibição e interação confiáveis para a indústria, transporte, comércio, cuidados médicos,logística e outros campos com as suas vantagens de desempenho e adaptabilidade.

Embalagem e transporte:

Em termos de embalagem e entrega, o módulo de exibição CH101WX05A-CTC segue padrões rigorosos para garantir que o produto é seguro e intacto durante o transporte.As seguintes são as principais medidas que tomamos durante a embalagem e entrega:

Materiais de embalagem: Todas as caixas de transporte cumprem os padrões de dureza de exportação para garantir que possam suportar pressões externas e impactos durante o transporte.Usamos revestimentos de espuma de alta qualidade para encher a caixa para evitar que a tela seja danificada durante o transporte.

Método de embalagem: Usamos caixas grandes para embalar caixas pequenas. Este método não só ajuda a economizar espaço, mas também reduz efetivamente os custos de transporte.As pequenas caixas no interior podem proteger melhor cada módulo de exibição e evitar colisões durante o transporte.

Controle do peso e do tamanho: o peso de cada caixa de embalagem não deve exceder 3,5 kg para garantir uma fácil manipulação durante a manipulação e o transporte.O tamanho da caixa será ajustado de acordo com a norma para se adaptar às diferentes necessidades de transporte.

Opções de embalagem personalizadas: Se o cliente tiver necessidades especiais de embalagem, também podemos projetar e ajustar a embalagem de acordo com os requisitos do cliente.Isto inclui a alteração do método de embalagem e o uso do método de transporte especificado pelo cliente para atender às necessidades logísticas específicas.

Processo de envio: Após confirmar a encomenda, organizaremos o envio no menor tempo possível.Todos os produtos serão submetidos a uma inspecção de qualidade rigorosa antes da expedição para garantir que cada módulo cumpra as normas e que os produtos recebidos pelos clientes estejam intactos.

Através das medidas de embalagem e transporte acima, garantimos a segurança e confiabilidade do módulo de exibição CH101WX05A-CTC durante o transporte.Estamos empenhados em fornecer aos clientes serviços logísticos eficientes e profissionais para atender às expectativas e necessidades dos clientes

Perguntas frequentes:

P: Como é que a resolução de 800×1280 do CH101WX05A-CTC é exibida num ecrã de 10,1 polegadas?
R: A densidade de pixels (PPI) desta resolução em um ecrã de 10,1 polegadas é de cerca de 149, o que pode apresentar texto, gráficos e imagens com delicadeza, especialmente adequado para cenas que exigem exibição precisa,tais como controlo industrial e informações sobre veículosA tecnologia de grande ângulo de visão IPS garante que a imagem permaneça clara e nítida quando vista a partir de diferentes ângulos.

P: Qual é a duração do touch screen do G+G?
R: A tela sensível ao toque foi concebida para ter uma vida útil de mais de 5 milhões de operações sensíveis ao toque, satisfazendo as necessidades de uso de alta frequência a longo prazo.A sua tecnologia capacitiva de toque suporta a operação com luvas finasO efeito específico deve ser testado de acordo com o material da luva, que é uma opção personalizada.

P: O período de garantia inclui a reparação de todas as peças?
R: O período de garantia é de 12 meses, cobrindo falhas de componentes essenciais, tais como telas, componentes sensíveis ao toque e interfaces causadas por fatores não humanos.Se o produto for danificado devido a uma utilização humana inadequada (como danos físicosO custo específico será comunicado pela equipa técnica após avaliação.

P: Fornece apoio técnico no local ou formação operacional?

A: Fornecemos suporte técnico remoto (como orientação telefónica e vídeo) para ajudar os clientes a resolver problemas de integração ou utilização.Pode ser negociado e organizado de acordo com a escala e a região do projetoPodem ser suportadas despesas de viagem, sujeitas ao contrato.

P: Se ocorrer danos durante o transporte, como o cliente deve lidar com eles?

R: Antes de assinar, verifique se a embalagem exterior está intacta.Você precisa tirar fotos no local e entrar em contato com a empresa de logística para emitir um certificado de danoVamos substituir ou reparar o produto danificado gratuitamente com base na evidência.

P: A temperatura de armazenamento do produto é de -30°C a 80°C. A armazenagem a longo prazo requer protecção especial?

R: Não é necessária nenhuma protecção adicional dentro da gama de temperatura de armazenamento normal, mas recomenda-se armazenar o produto num ambiente seco sem gases corrosivos.utilizar sacos à prova de umidade e verificar regularmente a integridade da embalagem.
