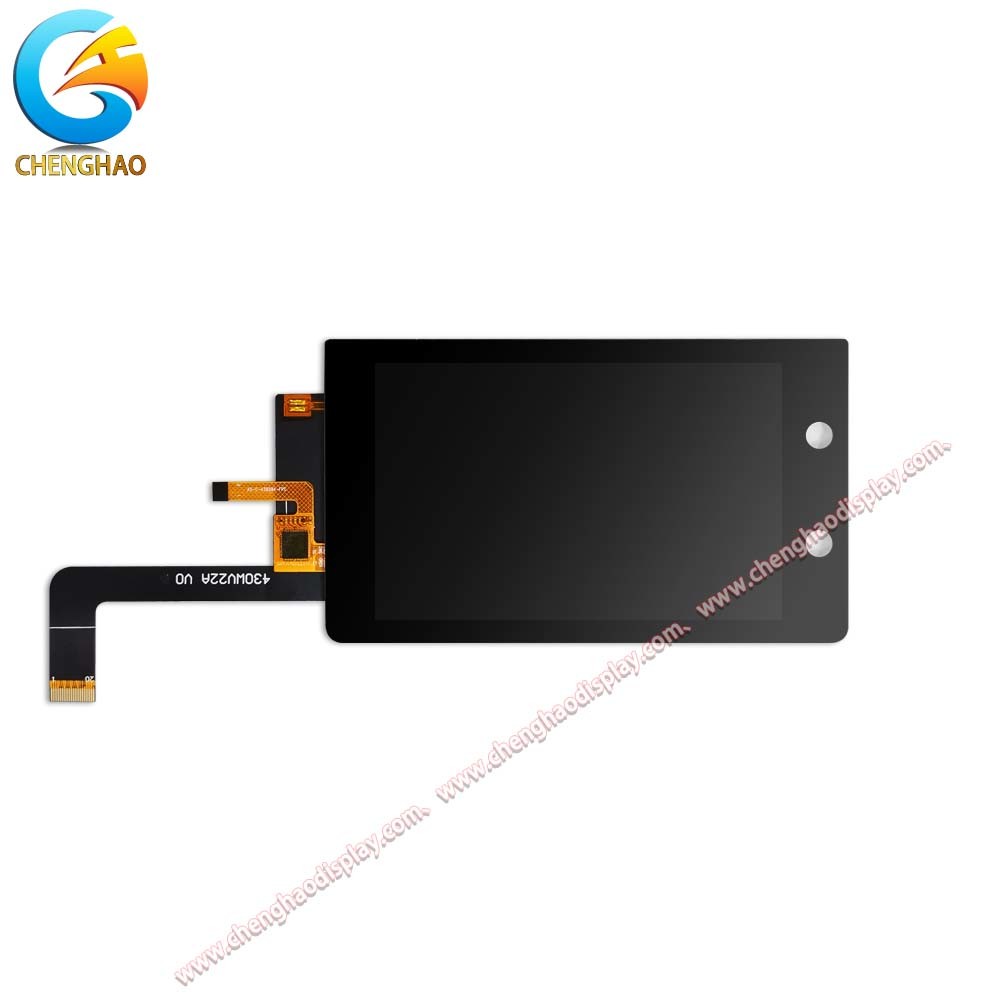

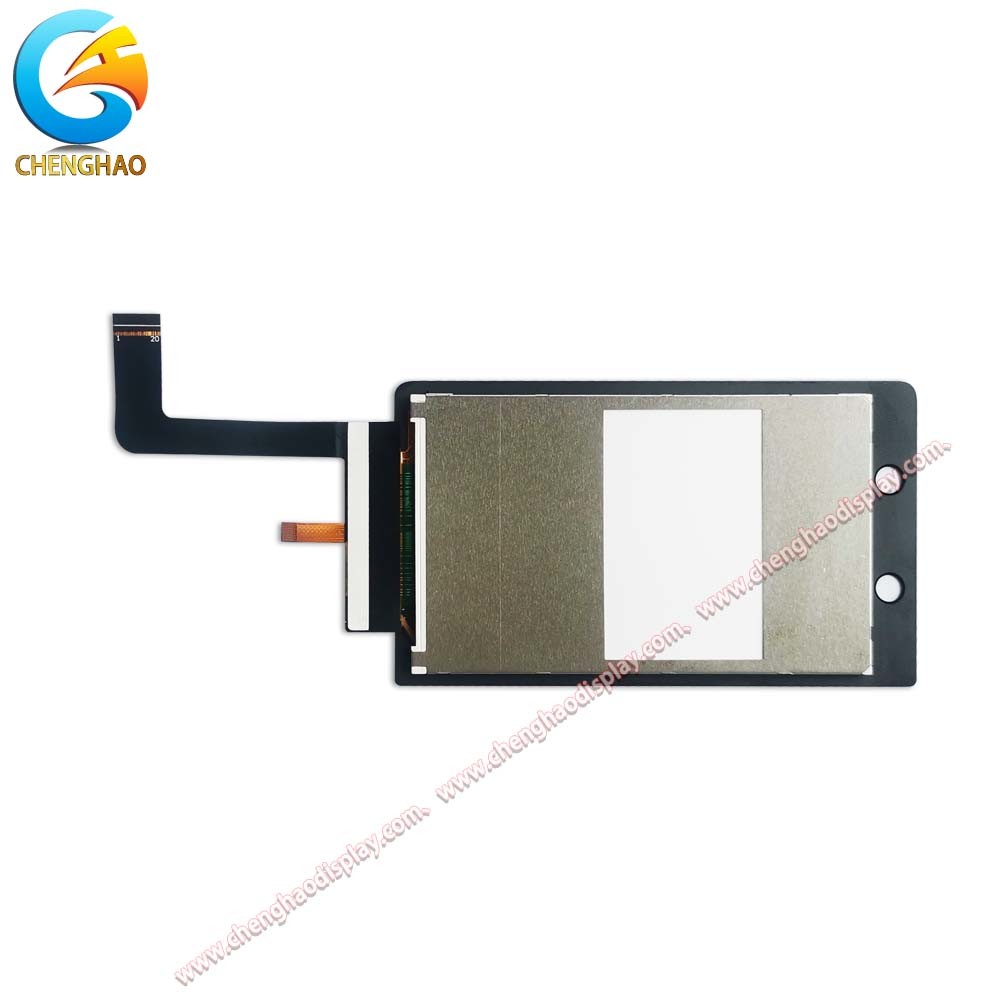

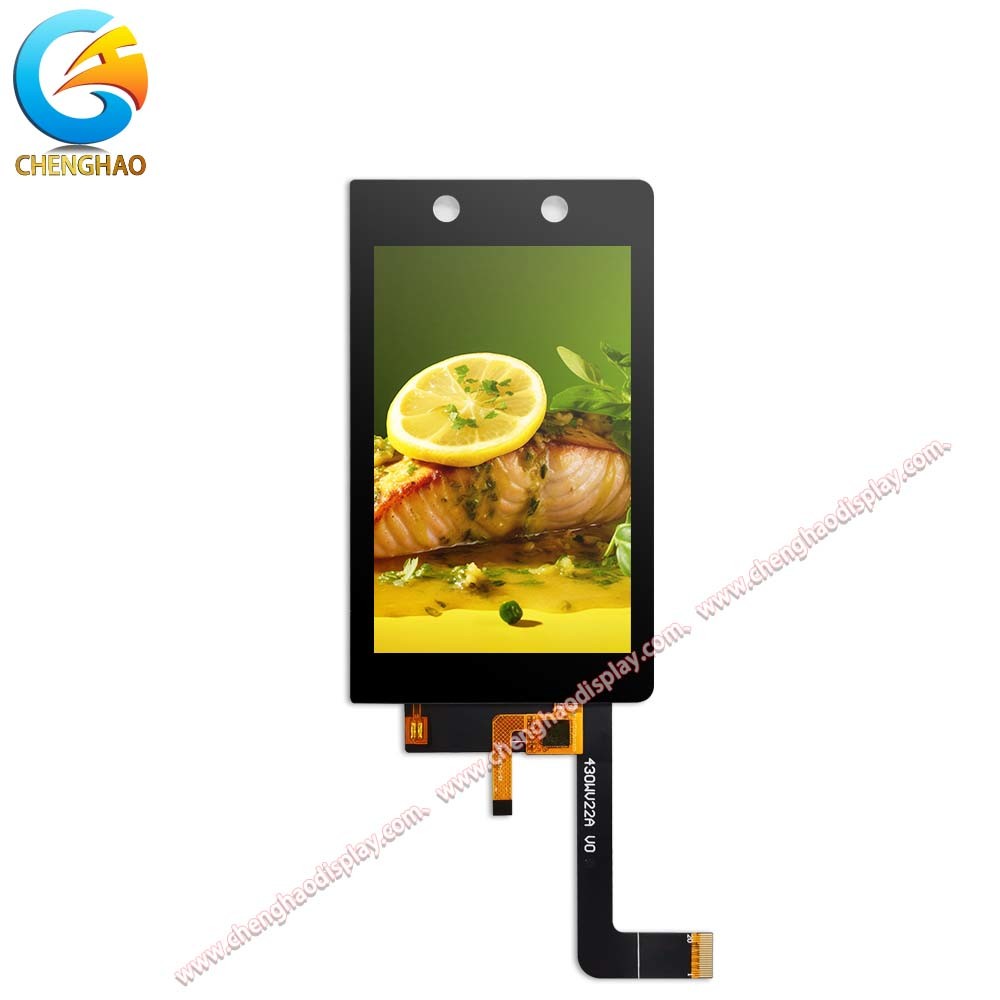

Modelo de exibição ChengHao CH430WV22B-CT
O modelo CH430WV22B-CT de ChengHao Display é um display de cristal líquido (LCD) de transistor de filme fino (TFT) de matriz ativa a cores que usa TFT de silício amorfo como dispositivo de comutação.Este modelo é composto por um painel LCD TFT, um painel táctil, um circuito integrado de condução, uma luz de fundo e FPC.
Este ecrã TFT tem uma área de exibição ativa de 4,3 polegadas (ecrã vertical) medida diagonalmente com resolução 480*800*3-RGB.
O controlador utilizado para este projecto é o ST7701 ou compatível e pode
Display 16M cores por entrada de sinal RGB. O condutor é montado no vidro e a interconexão via FPC, incluindo componentes para acionar o módulo de exibição.
Este painel táctil é capacitivo, usa o GT911 como IC de driver, comunica e interconecta com dispositivos externos através da interface I2C, suporta multi-touch,e é um meio importante para a interação homem-computador.
Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, como a modificação da luz de fundo e da estrutura do FPC, definição da interface, etc.
Conformidade com a RoHS e livre de halogênio.
Características:
O equipamento de controlo de acesso de reconhecimento facial é comumente utilizado tanto em interiores como em exteriores, o que exige que o equipamento tenha uma legibilidade excepcional no exterior.A Chenghao Optoelectronic desenvolveu um ecrã LCD sensível ao toque que foi especificamente concebido para sistemas de controlo de acessoEste ecrã táctil LCD está equipado com uma série de características técnicas que proporcionam uma clareza e funcionalidade muito necessárias.
| Modo de exibição |
IPS/Transmissor |
| Luminância |
350 cd/m2 (facultativo) |
| Interface |
MIPI |
| Tipo TP |
CTP |
| Contraste |
800 |
| Cores |
16M |
Em primeiro lugar, o ecrã LCD sensível ao toque CH430WV22B-CT possui uma alta resolução de 480*800.que permite uma visualização clara em ambientes interiores e exteriores com pouca luz.
Além disso, o módulo LCD táctil utiliza a tecnologia de exibição IPS, que garante a perspectiva livre.o que significa que os utilizadores podem obter um efeito de ângulo de visão claro ao ler a tela a partir de diferentes ângulos, melhorando consideravelmente a experiência de visualização do utilizador.
Além disso, o módulo de exibição utiliza a tecnologia anti-reflexão do ecrã, e quando o utilizador está a ler o ecrã ao ar livre ou num ambiente de luz forte,O ecrã pode absorver grande parte da luz externa forte projetada no ecrãEsta concepção não só garante uma visibilidade clara, mas também protege os olhos do utilizador.
Por último, mas não menos importante, a tela LCD sensível ao toque Chenghao Optoelectronic também suporta a interação homem-computador.permitir aos utilizadores obter uma interacção com a informação do dispositivo simplesmente tocando a tela com as mãos.
Parâmetros técnicos:
Especificações do módulo
As seguintes são as especificações do módulo de exibição LCD touch CH430WV22B-CT de 4,3 polegadas concebido para equipamentos de controlo de acesso:
Nome do módulo
4Módulo de exibição LCD de 3 polegadas com toque para equipamento de controlo de acesso
Número do módulo
CH430WV22B-CT
Tipo de módulo
4.3" TFT + CTP
Tipo de exibição
O tipo de exibição é IPS/Transmissor/Normalmente Negro.
Resolução
O ecrã tem uma resolução de 480*800 pontos.
Luminância
O ecrã tem uma luminosidade de 350 cd/m2.
Direção de visualização
A direcção de visão é 80/80/80/80.
Interface do módulo
A interface do módulo éMIPI.
Tipo de painel de toque
O tipo de painel táctil écapacitivo.
Interface do painel de toque
A interface do painel táctil éI2C.
Temperatura de funcionamento
O intervalo de temperatura de funcionamento é-20°C a +70°C.
Temperatura de armazenamento
O intervalo de temperatura de armazenamento é:-30°C a +80°C.
Número de pin FPC
O módulo tem20 pinospara o FPC.
Tamanho do esquema do módulo
O tamanho do contorno do módulo é68*120*3,35 mm.
Área de observação
A área de observação é56.7*93.9Não, não.
Área ativa
A área activa é56.16*93.6Não, não.
Espessura da lente de vidro CTP
A espessura da lente de vidro CTP é0.7Não, não.
Aplicações:
A Chenghao Optoelectronic desenvolveu o módulo de ecrã LCD CH430WV22B-CT para sistemas de controlo de acesso de reconhecimento facial.Foi muito bem recebido pelos clientes pelo seu excelente desempenho..
Como fabricante profissional de telas LCD, a Chenghao Optoelectronic pode personalizar e modificar o módulo de exibição CH430WV22B-CT de acordo com os requisitos do cliente.Isto garante que pode ser utilizado numa ampla gama de indústrias, tais como controlo industrial, equipamento médico, eletrodomésticos, inteligência artificial e transportes automóveis.
Apoio e Serviços:
Os nossos pequenos produtos de ecrã LCD touch vêm com suporte técnico e serviço abrangente para garantir uma experiência perfeita com os nossos produtos.A nossa equipa de apoio técnico irá ajudá-lo a compreender rapidamente as características e funcionalidades do seu produto e a ajudá-lo com quaisquer perguntas ou problemas que possa ter durante a instalação do produto, configuração ou operação.
Nossa equipe de técnicos tem o conhecimento e a experiência para diagnosticar e resolver quaisquer problemas com nossos produtos, minimizando o tempo de inatividade e garantindo o máximo de tempo de atividade.
A cada passo do caminho, estamos empenhados em fornecer-lhe o apoio e serviço que precisa para tirar o máximo proveito da sua pequena tela LCD.
Perguntas frequentes:
P:Qual é a marca deste produto?
A:O nome comercial deste produto é Chenghao Optoelectronic.
P:Qual é o número de modelo deste produto?
A:O número de modelo deste produto é CH430WV22B-CT.
P:Onde é fabricado este produto?
A:Este produto é fabricado na China, em Shenzhen.
P:Que certificações tem este produto?
A:Este produto tem certificações RoHS, CE e FCC.
P:Quais são os termos de pagamento para este produto?
A:Os termos de pagamento para este produto são TT.
