módulo circular do Lcd do quadro aberto da exposição 40P de 300nits SPI Tft Lcd
Pessoa de Contato : Tina Fu
Número de telefone : +86 755-27806536
Whatsapp : +8615919862398
Minimum Order Quantity : | 1PCS | Preço : | / |
---|---|---|---|
Packaging Details : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | Delivery Time : | 7-15 working days |
Payment Terms : | T/T | Supply Ability : | 300Kpcs/month |
Place of Origin: | ShenZhen, China | Marca: | Chenghao/Oem |
---|---|---|---|
Certificação: | ROHS、ISO9001、CE | Model Number: | CH80480M070 |
Informação detalhada |
|||
Nome do produto: | TELA DE USART HMI | Definição: | pixéis 800x480 |
---|---|---|---|
Cor: | 65K, 16bit RGB | Luminância: | 220 Cd/m2 |
Contraste: | 200:1 | Sentido de vista: | 55/55/55/30 |
Tipo do luminoso: | Diodo emissor de luz branco | Temp de funcionamento: | -20~+70℃ |
Realçar: | Tela da categoria médica USART HMI,Tela 800x480 de USART HMI,Tela de USART HMI com RTP |
Descrição de produto

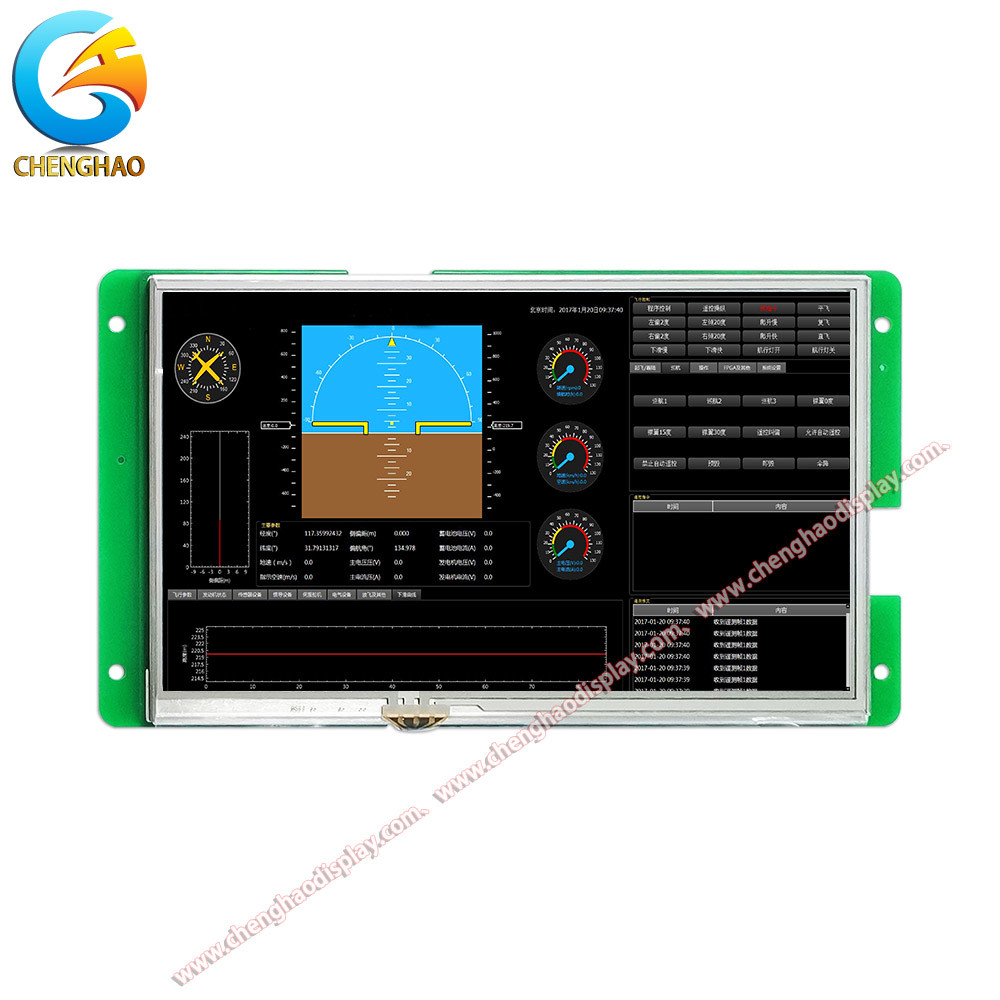

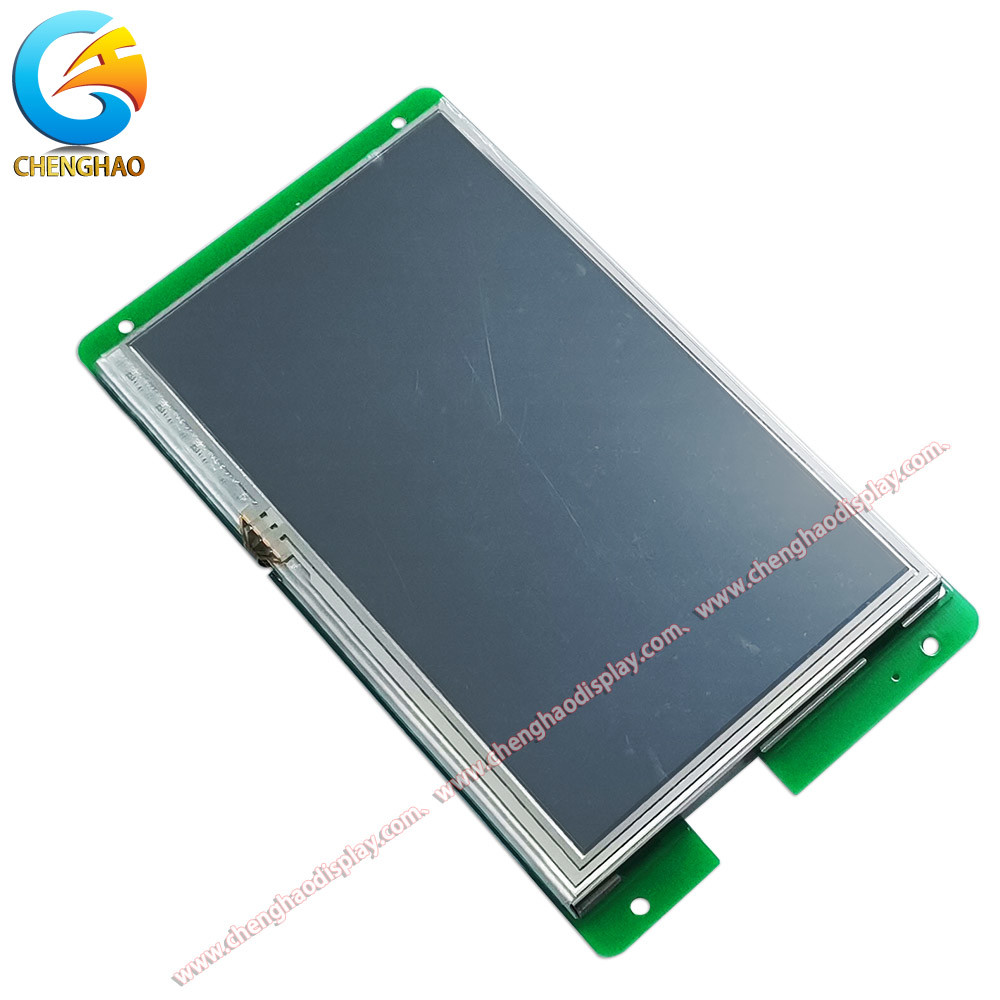

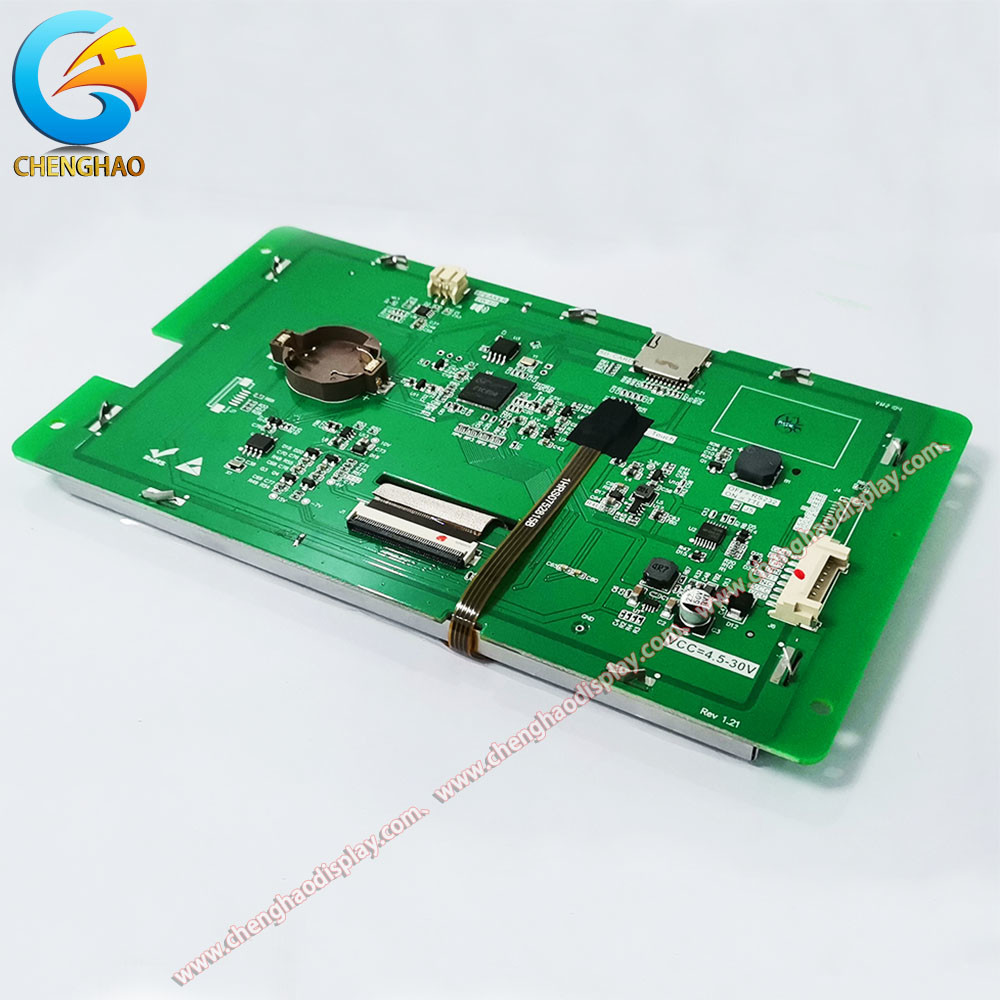

Módulo da TELA da polegada USART HMI do RGB 800x480 7 do bocado da categoria médica 16 com RTP
1. Parâmetros da exposição do LCD da cor
Módulo nenhum | CH80480M070 |
M-séries da gama de produtos | Categoria médica |
processador do núcleo | processador de 400M SOC |
sistema operacional | Nenhum sistema operacional, pode correr após o poder sobre |
tipo do acordo | O grupo de instrução da configuração de defeito, o computador de anfitrião pode ser configurado para correr MODBUS RTU, protocolo de XGUS |
língua scripting | O roteiro de LUA, as funções da lógica, do protocolo e do algoritmo escritas por usuários podem ser corridos dentro da tela |
tamanho | 7,0 polegadas |
definição | 800*480 |
Sentido da instalação | Exposições da montagem do giro dos graus dos apoios 0, 90, 180 e 270 |
armazenamento | 128Mbit |
fonte | As fontes de vetor incorporados, anti-serrilha da borda que processa, apoiam ASCII, GBK, GB2312, fontes de UNICODE (língua global) de todo o tamanho, e podem igualmente personalizar qualquer exposição da fonte do computador |
armazenamento da imagem | Compressão do JPEG, do png do apoio (semi-transparente/completo-transparente), e armazenamento da imagem do apoio de algum tamanho. Pode armazenar aproximadamente 185 imagens da tela cheia no total (calculado com base no tamanho de 80KB/picture, o formato do BMP não é recomendado). A relação de compressão da imagem é diferente, este valor flutuará para cima e para baixo |
cor | 65K cores, RGB de 16 bits |
Tensão | 4.5-30V |
consumo de potência | O luminoso o mais não ofuscante, nenhum orador: 0.8W O luminoso o mais não ofuscante, com oradores: 1.8W O luminoso o mais brilhante, nenhum orador: 2.4W O luminoso o mais brilhante, com oradores: 3.3W |
método de uma comunicação | RS232/TTL (nível do defeito da fábrica 232, J5 curto são nível de TTL) |
Taxa de transmissão de uma comunicação | 1200~921600bps, taxa de transmissão típica: 115200bps |
Especificações do conector de uma comunicação | Defeito HY2.0-8P, FPC1.0-10P opcional |
Transferência local da imagem | Cartão do SD |
Firmware locais/elevação remota | Introduza o cartão do SD para promover localmente/para apoiar a porta de série remota do cartão-matriz do usuário para promover os firmware da tela |
Elevação remota da imagem | Usuários do apoio para usar remotamente sua porta de série do cartão-matriz para promover projetos da imagem, fontes, arquivos de configuração, etc. tela-relacionados. |
Pulso de disparo de tempo real (RTC) | Pulso de disparo do apoio, temporizador, contagem regressiva e outras funções |
Área de exposição eficaz da tela (AA) | Length*Width = 155.0mm*87.0mm |
Tamanho do produto (length*width*height) | 188.9mm*105.1mm*16.7mm (max, incluindo o TP) |
Software de apoio do PC | VisualTFT® |
Temperatura de trabalho | -20~+70℃ |
Temperatura de armazenamento | -30~+80℃ |
Avoirdupois da entrada | não apoiado |
Jogador audio | O formato MP3 audio (orador 4Ω2W, mono), compartilhou do espaço de armazenamento com as imagens. Se o formato mp3 é adotado A taxa da amostra é 128kbps, e o uso da memória é 0.92MB/minute |
2. Teste de confiança do módulo de USART HMI lcd
Todas as telas de série de Chenghao Optoelectronic se submeteram a uma série de testes de confiança do processo antes da produção em massa: temperatura do alto e baixo, ESD, explosão, radiação, vida do toque e outros testes para assegurar a qualidade de produto
(1) ambiente do Teste-teste do ESD:
Temperatura ambiental do teste: 25°C
Umidade do ambiente de teste: 50%
Processo do teste: Coloque o produto horizontalmente no banco do teste, e execute o contato e a descarga do ar na área da curvatura e de exposição do ferro da tela da porta de série por sua vez, segundo as indicações da figura abaixo; observe se as restaurações e os reinícios da tela, anomalias das exposições, etc.
(2) ambiente do Teste-teste do envelhecimento da temperatura do alto e baixo
Temperatura do ambiente de teste: -20~+70℃
Umidade do ambiente de teste: 60%±3%RH
Processo do teste: Coloque o produto obliquamente na caixa do teste da temperatura do alto e baixo, segundo as indicações de figura 3-3; passe 72H a alta temperatura, baixa temperatura, teste de envelhecimento alterno da temperatura do alto e baixo, observe se as restaurações e os reinícios da tela, exposições anormalmente, e funções anormalmente durante o teste e após o teste.
teste do pulso do grupo (de 3) - ambiente de teste
Temperatura ambiental do teste: 25°C
Umidade do ambiente de teste: 50%
Processo do teste: coloque o produto horizontalmente no banco do teste, e o poder da fonte à tela com a fonte de energia acoplada com o gerador do grupo do pulso pelo gerador do grupo do pulso, segundo as indicações da figura; observe se as restaurações e os reinícios da tela, exposições anormalmente, e toques anormalmente durante a experiência.
3. Configuração do roteiro de LUA da exposição de SPI TFT LCD
O F-tipo, o M-tipo, e o IOT-tipo telas de série lançadas pela ótica eletrónica Co. de Shenzhen Chenghao, Ltd. todo apoiam roteiros da língua de LUA. A tela de série fornece um roteiro rico API de LUA e a relação da rechamada. Os usuários podem diretamente ajustar e obter o estado de corrida de todos os controles de configuração chamando a relação do API. Combinado com a lógica escrita que processa, a tela pode terminar as ações programadas sem a participação de um MCU externo, reduzindo o de transmissão de dados entre o MCU e a tela.
LUA é uma língua scripting de pouco peso com sintaxe e lógica mais simples do que C - a língua, assim que os colaboradores podem obter começados diretamente. A língua de LUA vem com uma biblioteca de função matemática de bom funcionamento, processamento de corda, JSON e outras bibliotecas, e tem o apoio da função para operações matemáticas comuns, tais como a raiz quadrada, o cosseno do seno, o valor absoluto, etc.; devido à alta frequência da tela própria, todos os algoritmos complexos são processados pela tela, que reduz extremamente o custo da execução do MCU do usuário.
Para escrever o roteiro de LUA do projeto no software de VisualTFT, clique o → [das ferramentas] [LUA Script Programming] na barra de menu para abri-la
4. arquitetura do produto do monitor médico do LCD
A tela de série industrial lançada pela ótica eletrónica Co. de Shenzhen Chenghao, Ltd. (chenghaolcd.com) é um terminal de exposição de série que integra o motorista da exposição de TFT, o armazenamento da fonte da imagem, a operação do GUI, o playback audio e vários controles de configuração. O microcomputador da único-microplaqueta do usuário precisa somente de enviar e receber as instruções correspondentes da porta de série para realizar facilmente a exposição do texto, das imagens e das curvas.
O processador de série da tela da série de M adota um processador de 32 bits de 400M SOC, que integre funções tais como a descodificação da memória video do SDR e da imagem do JPEG.
