320x240 3,5" painel alto do Lcd do luminoso da tela 1000nits do TN Ips Tft
Pessoa de Contato : Tina Fu
Número de telefone : +86 755-27806536
Whatsapp : +8615919862398
Quantidade de ordem mínima : | 1PCS | Preço : | / |
---|---|---|---|
Detalhes da embalagem : | Todos os produtos são embalados da maneira certa para mantê-lo seguro. Para tamanhos pequenos de pro | Tempo de entrega : | 7-15 dias úteis |
Termos de pagamento : | T/T | Habilidade da fonte : | 300Kpcs/mês |
Lugar de origem: | Shenzhen, China | Marca: | Chenghao/Oem |
---|---|---|---|
Certificação: | ROHS、ISO9001、CE | Número do modelo: | CH190QV01A |
Informação detalhada |
|||
Nome do produto: | 1,9 Tft | Tamanho do módulo: | 25,8(L)×49,72(A)×1,43(T) mm |
---|---|---|---|
Área ativa: | 22,7(L)×42,72(A) mm | Tamanho do ponto: | 0,1335(L)×0,1335(A) mm |
Relação: | mcu/SPI | temperatura operacional: | -20 ~ +70 ℃ |
temperatura de armazenamento: | -30 ~ +80 ℃ | luz de fundo: | 4 LED branco |
Realçar: | 1,9 exposição de Tft IPS LCD,exposição do IPS LCD dos pontos 170x320 |
Descrição de produto

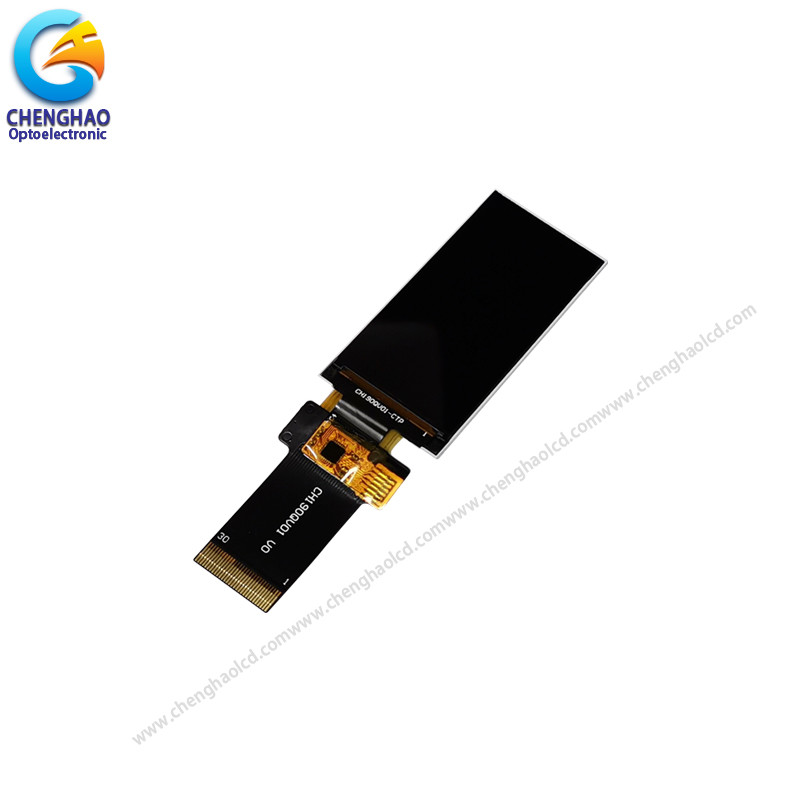

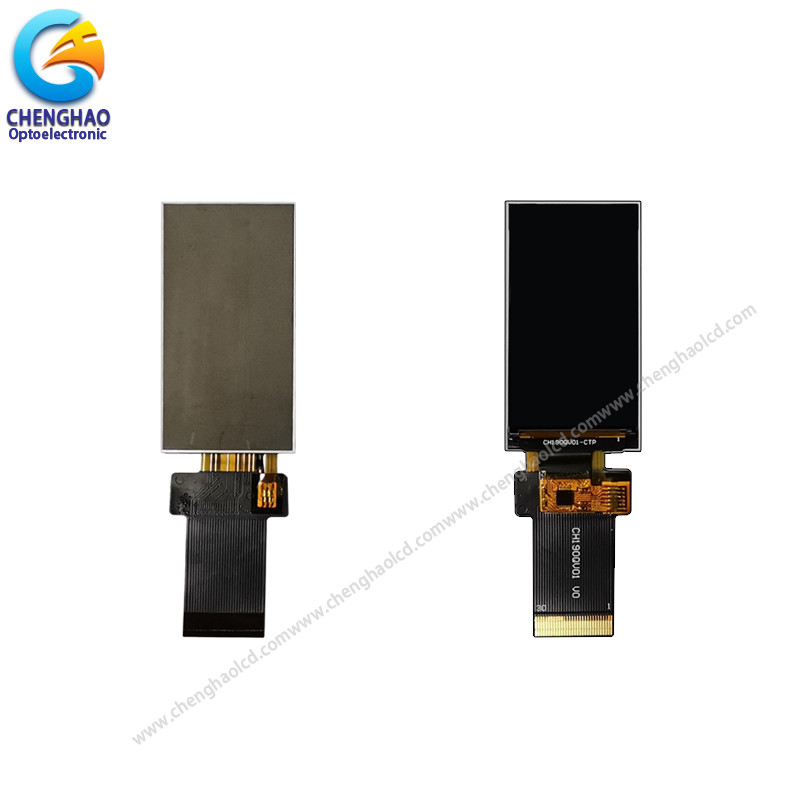

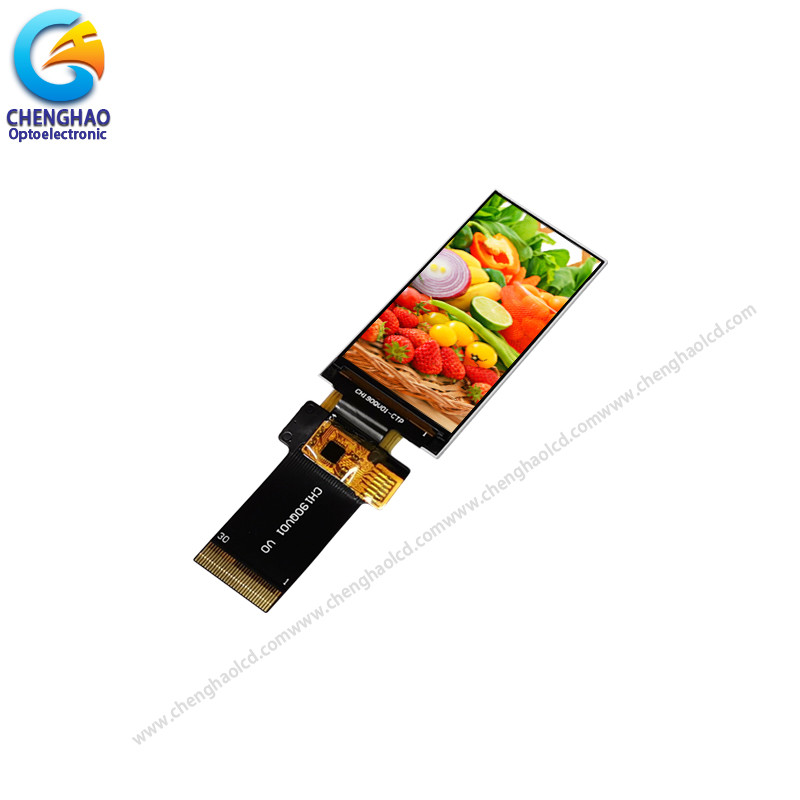

1,9 relação do módulo 170x320 Qvga Mcu Spi da exposição de Tft Ips Lcd
1. Especificação
Tipo de exposição | CH190QV01A |
Modelo da exposição |
IPS/transmissivo/normalmente preto
|
Definição da exposição | pontos 170*320 |
Contraste | 800 |
Tamanho total |
25,8 (W) ×49,72(H) ×1,43(T)milímetro
|
Área ativa (A.A) |
22,7 (W) ×42,72(H)milímetro
|
Luminace | ² de 400 cd/m |
2. Descrição
A exposição CH190QV01A modelo de ChengHao é uma exposição de cristal líquida fina do transistor de filme da matriz ativa da cor (TFT) (LCD) que usa o silicone amorfo TFTs como dispositivos de comutação. Este modelo é composto do painel do LCD, do motorista IC, do luminoso e do FPC.
O painel do Lcd pertence ao tipo de TFT (tela vertical), adota a tecnologia de reprodução de imagem do IPS, e o melhor ângulo de vista é o ângulo de vista completo (80/80/80/80). Há uma área de matriz do ponto de 1,9 polegadas deste painel do lcd do tft, capaz de indicar imagens vídeo de 170 (RGB) pixéis *320.
Como o motorista IC do módulo, ST7789 é instalado no painel de vidro e se comunica com o FPC para indicar as cores 262/65K entrando sinais do RGB. Apoia a multi-relação de MCU e de SPI.
FPC pode ser personalizado de acordo com as exigências de cliente, incluindo a estrutura da forma, a definição de relação, etc.
3. Desenhos
Notas:
(1) tipo de exposição: 1,9 polegadas TFT
(2) sentido de vista: 80/80/80/80
(3) Temp de funcionamento: -20~70 ℃
Temp do armazenamento (de 4): -30~80 ℃
(5) tolerância de Unmarker: ±0.20
(6) proteção: ROHS
4. Detalhe de Qucik
* módulo |Nome: 1,9 relação do módulo 170x320 Qvga MCU SPI da exposição de Tft Ips Lcd
* cor: 262K
* contraste: 800
* SENTIDO DE VISTA: 80/80/80/80
* MOVIMENTAÇÃO IC DO LCD: ST7789
* MODO DO POLARIZADOR: Negativo TRANSMISSIVO
* TEMPERATURA DE FUNCIONAMENTO: -20°C~+70°C
* TEMPERATURA DO ARMAZENAMENTO: -30°C~+80°C
* TOLERÂNCIA DE UNMARKER: ±0.20
* EXIGÊNCIAS NA PROTEÇÃO AMBIENTAL: RoHS
NOVO
* número de FPC: 30pin
* tipo claro traseiro: Diodo emissor de luz 4 branco
* tempo da vida: 20000 horas
* ESQUEMA DE CIRCUITO DO BL:
* Luminace: 400 cd/m2
5. Aplicação
6. FAQ
Q1: Que tipo de relação é sua tela de exposição?
: Pequeno- feito sob medida das exposições apoia geralmente SPI, MCU, RGB, MIPI. que as exposições de tamanho médio apoiam geralmente LVDS, MIPI, especificações de EDP.Different usa relações diferentes.
Q2: Faz você usou o tela táctil capacitivo ou o tela táctil resistive.
: Nós temos o tela táctil capacitivo e o tela táctil resistive.
Q3: Que é sua política da amostra?
: Se há conservado em estoque, você pode provar a qualquer hora, se não há nenhum estoque, ele tomará alguma hora, e esperará então os materiais para vir para trás provar. Mas o cliente precisa de pagar a taxa da amostra e a taxa expressa.
Q4: Quanto tempo é seu prazo de execução para a produção em massa?
: Toma aproximadamente 20 - 45 dias de trabalho para a produção em massa, segundo o modelo e a quantidade da ordem.
Q5: Como assegurar a entrega estável a longo prazo?
: Primeiramente, nós recomendaremos os produtos que podem ser entregados por muito tempo aos clientes, e em segundo, nós teremos um grande número estoques adiantado por muito tempo.
Q6: Que é seu modo de pagamento para a produção em massa?
: Geralmente, após ter recebido o depósito 50%-100% dos clientes, começam a preparar materiais. A entrega é aproximadamente 5 dias de trabalho após o recibo do pagamento final.
Q7: Você inspecionará os bens antes da entrega?
: Sim, nós enviaremos os bens após a inspeção 100%.
