Descrição de produto

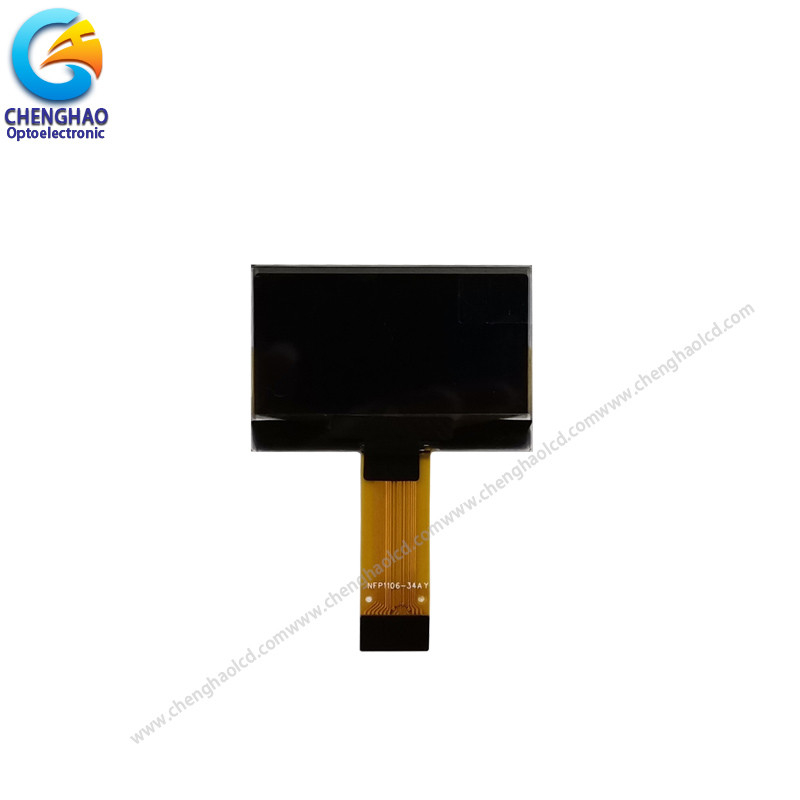

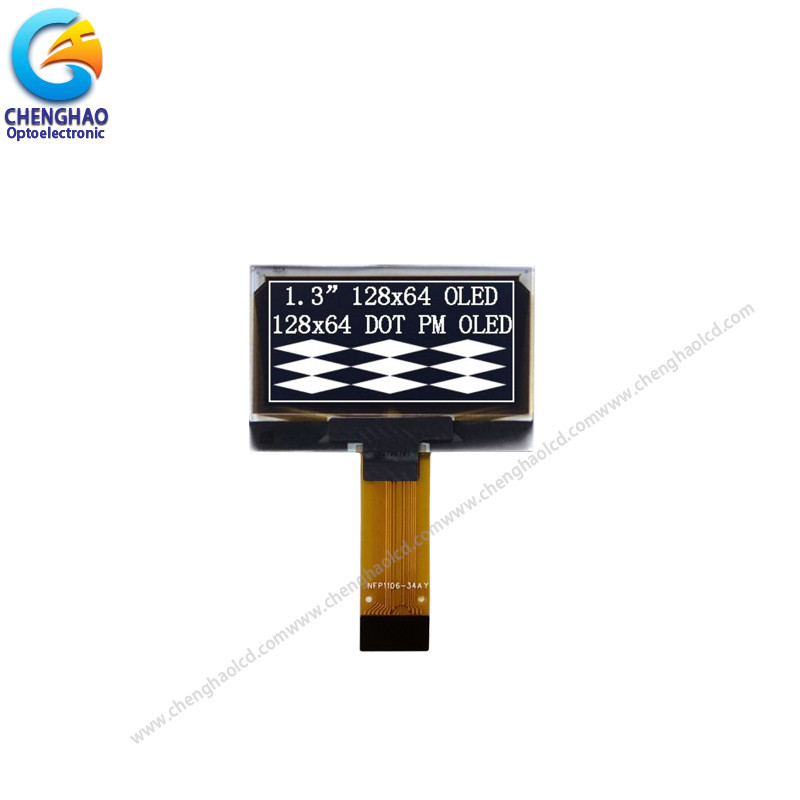

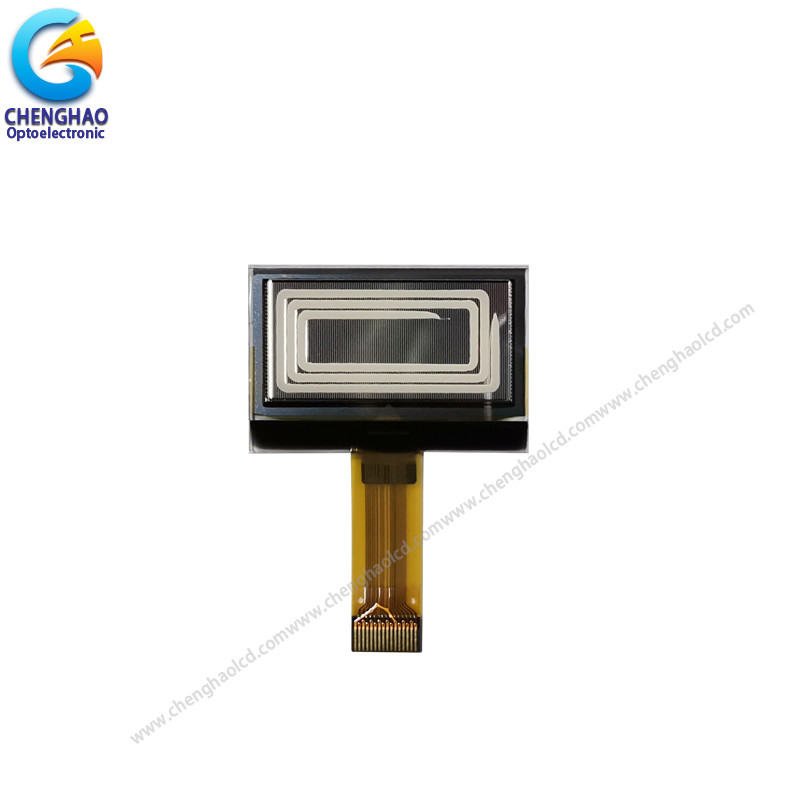

12864 Display LCD monocromático de 16 pines de 1,3 polegadas
1Especificações Básicas
1.1 Especificações de exibição
1) Modo de exibição: Matriz passiva
2) Cor do ecrã: monocromático (branco)
3) Função de condução: 1/64 Função
1.2 Especificações mecânicas
1) Esboço: De acordo com o esboço anexo
2) Número de pixels: 128 ¢ 64
3) Tamanho do painel: 34,5 230,1 mm
4) Área ativa: 29,42 mm
5) Pitch de pixels: 0,23 0.23 ((mm))
6) Dimensão dos pixels: 0,21 mm
7) Peso: 2,18 g
1.3 Área ativa / Mapeamento de memória e construção de pixels
1.4 Desenho mecânico
2. Classificação máxima absoluta
|
Parâmetro
|
Símbolo
|
Min.
|
Max.
|
Unidade
|
Notas
|
|
Voltagem de alimentação para lógica
|
VDD
|
-Não.3
|
4 |
V
|
1, 2
|
|
Tensão de alimentação para exibição
|
VCC
|
0 |
14 |
V |
1, 2
|
|
Tensão de alimentação para DC/DC
|
VBAT
|
0.3
|
5 |
V |
1, 2
|
|
Temperatura de funcionamento
|
TOP
|
- 40
|
85
|
°C
|
|
|
Temperatura de armazenamento
|
TGST
|
- 40
|
85
|
|
3 |
|
Tempo de vida (120 cd/m)2)
|
|
10,000
|
- |
Horário
|
4 |
|
Tempo de vida (80 cd/m)2)
|
|
30,000
|
- |
Horário
|
4 |
|
Tempo de vida útil (60 cd/m)2)
|
|
50,000
|
- |
Horário
|
4 |
Nota 1: Todas as voltagens acima referidas são baseadas em VSS= 0V.
Nota 2: Quando este módulo for utilizado para além dos valores máximos absolutos acima indicados, a ruptura permanente do
Além disso, para operações normais, é desejável utilizar este módulo sob a
Condições de acordo com a secção 3. Óptica e Características Elétricas.
Além destas condições, pode ocorrer mau funcionamento do módulo e a fiabilidade do módulo
podem deteriorar.
Nota 3: As faixas de temperatura definidas não incluem o polarizador.
A temperatura do polarizador deve ser de 80 ̊C.
Nota 4: VCC= 12,0 V, Ta)= 25°C, 50% Tabuleiro de xadrez.
A configuração do software segue a Secção 4.4 Inicialização.
A duração média de vida útil é especificada como 50% do brilho inicial alcançado.
A temperatura ambiente é estimada pela operação acelerada em condições de alta temperatura.
3... Óptica e Características Elétricas
3.1 Características ópticas
|
Características
|
Símbolo
|
Condições
|
Min.
|
Tipo
|
Max.
|
Unidade
|
|
Brilho
(V)CCFornecido externamente)
|
Lbr
|
Nota 5
|
100
|
- |
- |
cd/m2
|
|
Brilho
(VCC gerado por DC/DC interno)
|
Lbr
|
Nota 6
|
90
|
110
|
130
|
cd/m2
|
|
C.I.E. (branco)
|
(x)
(y)
|
CIE 1931
|
0.25
0.27
|
0.29
0.31
|
0.33
0.35
|
|
|
Contraste do quarto escuro
|
CR
|
|
|
2000:1
|
|
|
|
Ângulo de visão
|
|
|
|
Grátis
|
|
grau
|
* Medição óptica a VDD = 2,8 V, VCC = 12 V e 9 V.
A configuração do software segue a Secção 4.4 Inicialização.
3.2 Características da CC
|
Características
|
Símbolo
|
Condições
|
Min.
|
Tipo
|
Max.
|
Unidade
|
|
Voltagem de alimentação para lógica
|
VDD
|
|
1.65
|
2.8
|
3.3 |
V |
|
Tensão de alimentação para exibição
(Fornecido externamente)
|
VCC
|
Nota 5
(Disponibilização de DC/DC interno)
|
- |
12 |
- |
V |
|
Tensão de alimentação para DC/DC
|
VBAT
|
Ativar DC/DC interno
|
3.5 |
- |
4.2 |
V |
|
Tensão de alimentação para exibição
(Generado por DC/DC interno)
|
CCC
|
Nota 6
(Ativar DC/DC interno)
|
6.4
|
- |
9 |
V |
|
Input de alto nível
|
VIH
|
Eu...OUT= 100μA, 3,3 MHz
|
z 0,8 VDD
|
- |
VDD
|
V |
|
Input de baixo nível
|
VII
|
Eu...OUT= 100μA, 3,3 MHz
|
0 |
- |
0.2VDD
|
V |
|
Produção de alto nível
|
VOh, meu Deus.
|
Eu...OUT= 100μA, 3,3 MHz
|
0.9xVDD
|
- |
VDD
|
V |
|
Produção de baixo nível
|
VOL
|
Eu...OUT= 100μA, 3,3 MHz
|
0 |
- |
0.1VDD
|
V |
|
Corrente de funcionamento para VDD
|
Eu...DD
|
|
- |
180 |
300 |
μA
|
|
Corrente de funcionamento para VCC
(V)CCFornecido externamente)
|
Eu...CC
|
Nota 7
|
- |
17 |
28 |
mA
|
|
Corrente de funcionamento para VBAT
(VCC gerado por DC/DC interno)
|
IBAT
|
Nota 8
|
- |
45 |
50 |
mA |
|
Nota 8
|
Eu...DD, SLEEP
|
|
- |
1 |
5 |
μA
|
|
Modo de sono corrente para VCC
|
Eu...CC, SLEEP
|
|
- |
2 |
10 |
μA
|
Nota 5 e 6: O brilho (Lbr) e a tensão de alimentação para a exibição (VCC) estão sujeitos à alteração do painel
As características e o pedido do cliente.
Nota 7: VDD = 2,8 V, VCC = 12 V, IREF = 910 K 100% Área de exibição ligada.
Nota 8: VDD = 2,8 V, VCC = 9 V, IREF = 560 K 100% Área de exibição ligada.
* A configuração do software segue a secção 4.4 Inicialização.
Perguntas frequentes
Q1: Você aceita exibições personalizadas e telas sensíveis ao toque?
R: Claro, pode personalizar o FPC, a luz de fundo e a tela sensível ao toque.
P2: Que tipo de interface é a sua tela de exibição?
R: Os ecrãs de tamanho pequeno geralmente suportam SPI,MCU,RGB,MIPI. Os ecrãs de tamanho médio geralmente suportam LVDS,MIPI,EDP. Diferentes especificações utilizam interfaces diferentes.
P3: Você usou tela sensível ao toque capacitiva ou tela sensível ao toque resistente?
Temos tela sensível ao toque capacitiva e resistente.
Q4: Qual é a sua política de amostragem?
R: Se houver estoque, pode tirar amostras a qualquer momento, se não houver estoque, levará algum tempo, e depois esperar que os materiais voltem para a amostra.Mas o cliente precisa pagar a taxa de amostra e taxa expressa.
Q5: Quanto tempo é o seu tempo de entrega para produção em massa?
R: Demora cerca de 20 - 45 dias úteis para produção em massa, dependendo do modelo e da quantidade da encomenda.
