Descrição de produto

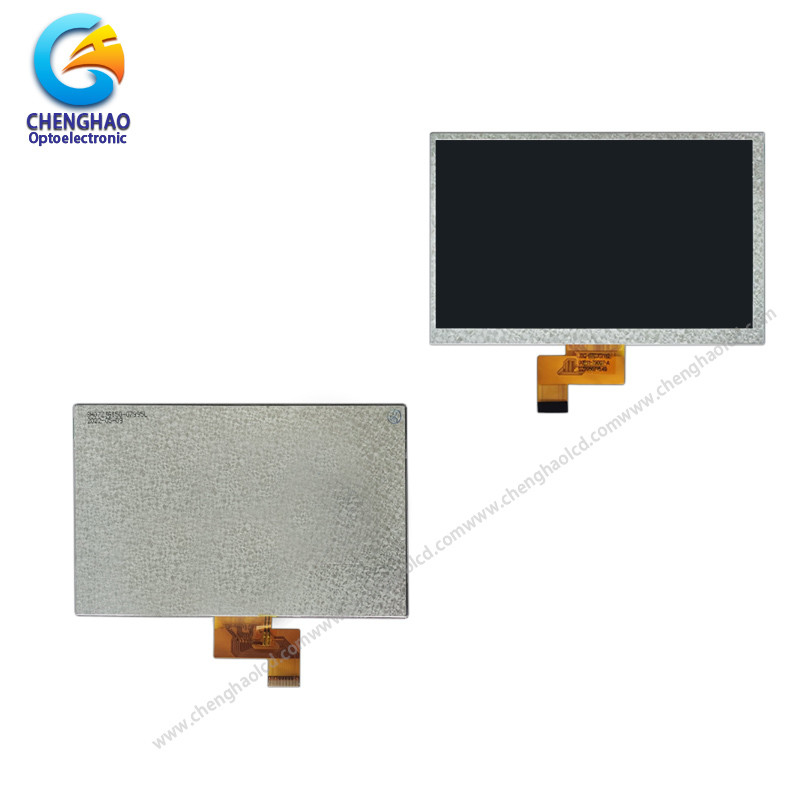

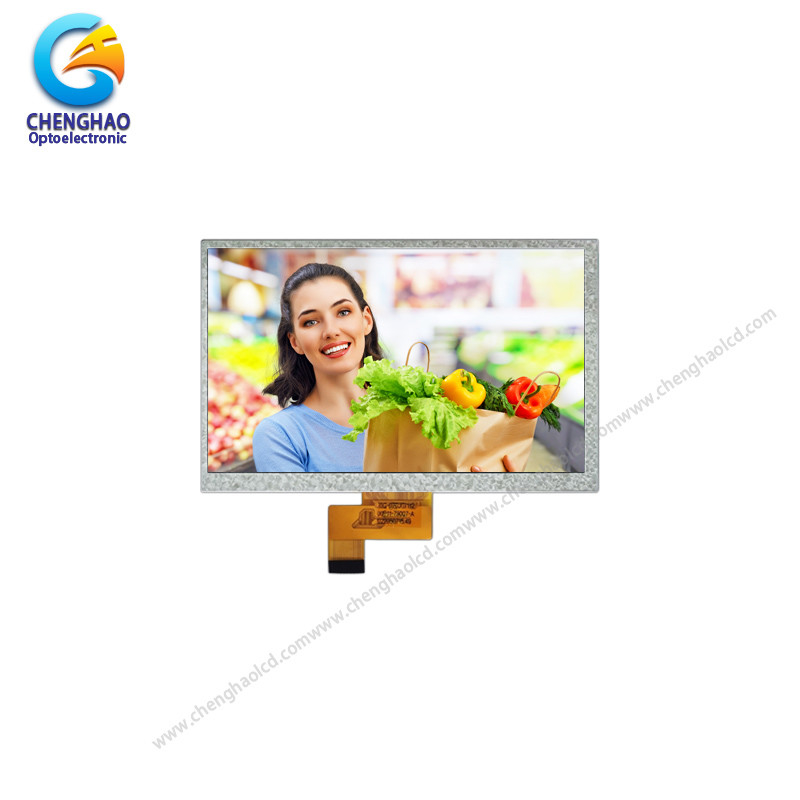

HD 7 Inch Tft Lcd Module 1024 * 600 4 faixas MIPI com todas as direções de visão
1Especificações
| Modelo n.o. |
CH700WS16A |
| Tipo de módulo |
7"TFT |
| Modo de exibição |
IPS / Transmissor / Normalmente preto |
| Número de pontos |
1024*3 ((RGB) *600 |
| Direção de visualização |
80/80/80/80 |
| Tamanho do módulo |
164.9 ((W) *100.0 ((H) *3.5 ((T) mm |
| Área ativa TFT |
154.2144 ((W) * 85.92 ((H) mm |
| TFT Dot pitch |
0.1506 ((W) * 0.1432 ((H) mm |
| Interface |
4 faixas-MIPI |
| Tipo de luz de fundo |
LED branco |
| Luminação |
500cd/m2 |
2Descrição.
O ChengHao Display modelo CH700WS16A é um display de cristal líquido (LCD) de transistor de filme fino (TFT) de matriz ativa a cores que usa TFT de silício amorfo como dispositivo de comutação.Este modelo é composto por um painel LCD TFT, um circuito integrado de condução, uma luz de fundo e um FPC.
Este LCD TFT tem uma área de exibição ativa de 7,0 polegadas (ecrã horizontal) medida diagonalmente com resolução 1024 * 600.
O driver usado para este projeto pode exibir 16M cores por entrada de sinal RGB. O driver é montado no vidro e a interconexão via FPC, incluindo componentes para acionar o módulo de exibição.Interface MIPI de 4 faixas de suporte.
Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, como a modificação da luz de fundo e da estrutura do FPC, definição da interface, etc.
Conformidade com a RoHS e livre de halogênio.
3Desenhos
Notas:
(1) Tipo de ecrã: 7,0 polegadas IPS TFT
(2) Direcção de visão: 80/80/80/80
(4) Modo polarizador:Transmissor/negativo
(5) Temperatura de funcionamento: -20 °C a 70 °C
(6) Armazenagem: -30 a 80 °C
(7) Tolerância do desmarcador: ±0.20
(8) Proteção: ROHS
4Qucik Detalhe
Atributo Valor
Dimensão de exibição diagonal:7.0 polegadas
Tipo de interface: 4 faixas MIPI
Resolução: 1024*600 pontos
Área de visualização Dimensões: 154.2144 ((W) * 85.92 ((H) mm
Tipo de luz de fundo: LED
Modo de exibição: Transmissor
Dimensões: 164,9 ((W) * 100,0 ((H) * 3,5 ((T) mm
Tecnologia de matriz de exibição: IPS TFT
Temperatura mínima de funcionamento: -20°C
Temperatura máxima de funcionamento: +70°C
Iluminação: 500 cd/m2
Número de cores: 16,7 milhões
Normas cumpridas: CE, RoHS
Tempo de resposta:***
Intervalo de temperatura de funcionamento: -20 → +70°C
Relação de contraste:800
Tipo de ecrã: LCD TFT
5Aplicação
6O nosso serviço
Política marítima:
1- Regularmente, enviamos via Fedex/DHL/UPS, express (2-7 dias úteis de chegada), adequado para pequenas encomendas.
2- Transporte marítimo, (25-40 dias de chegada), baixo custo, porto a porto, geralmente para encomendas em grande quantidade.
Customização/OEM:
O serviço personalizado está bem.
Política de amostragem:
1- Normalmente oferecemos amostra aleatória gratuitamente, mas com o seu custo de frete de envio de amostra paga.
2- Nós oferecemos 1-2 peças cada amostra aleatoriamente, se para mais peças, vamos tentar enviar para você, se não e você deve
solicitar mais peças, cobraremos as mesmas taxas de amostra para fazer mais peças de amostras para você.
Processo de encomenda fácil:
Por favor, confirme-nos o nome do produto, imagens, cores e quantidade antes de fazer a encomenda.
