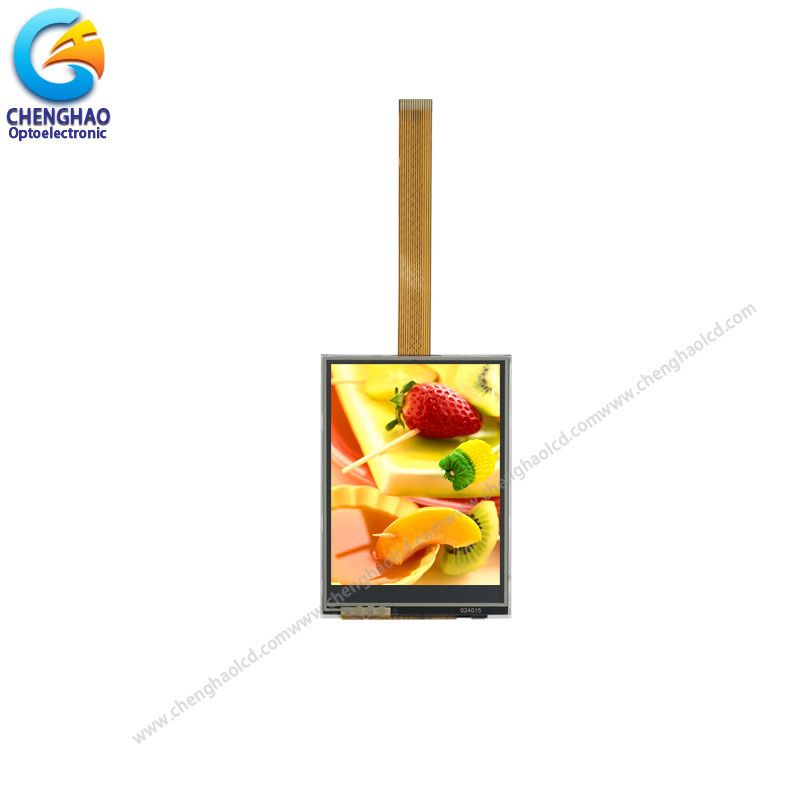

2.4 polegadas Display TFT de alto brilho 240x320 Pequeno ecrã LCD touch

Descrição de produto

Ecrã TFT de alto brilho de 2,4 polegadas 240x320 Pequeno ecrã LCD touch

1Especificações

2Descrição.

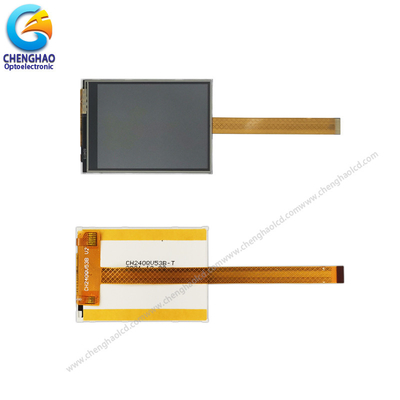

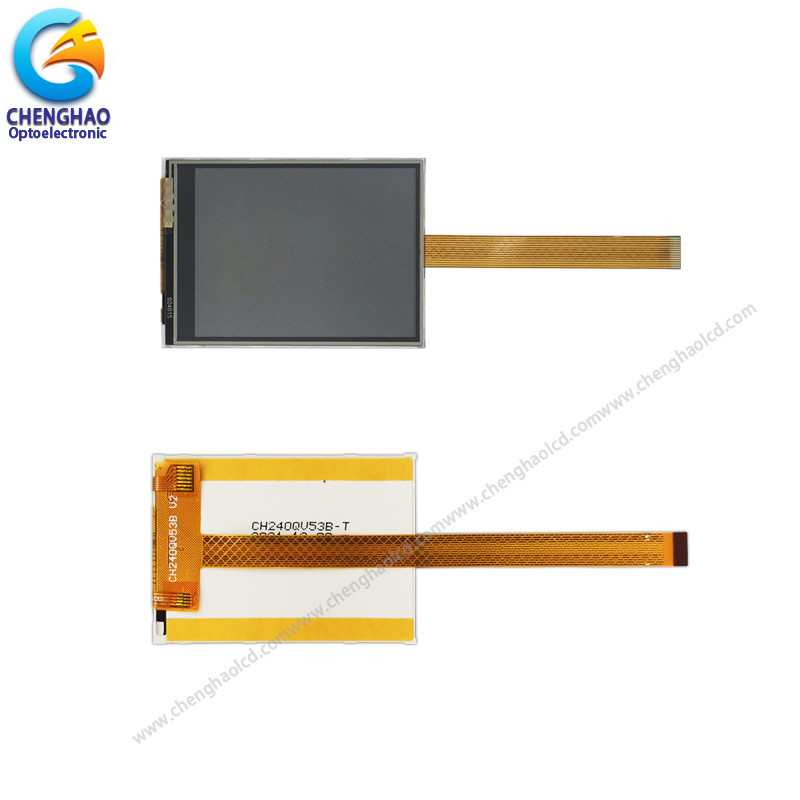

O ChengHao Display modelo CH240QV53B-T é um display de cristal líquido (LCD) de transistor de filme fino (TFT) de matriz ativa a cores que usa TFT de silício amorfo como dispositivo de comutação.Este modelo é composto por um painel táctil, um painel LCD TFT, um IC de condução, uma luz de fundo e FPC.
Este LCD TFT tem uma área de exibição ativa diagonalmente medida de 2,8 polegadas ( tela vertical) com resolução 240*320 ((RGB).
Este painel sensível ao toque é um painel sensível ao toque resistivo que utiliza uma interface USB e suporta a remoção ou substituição por um painel sensível ao toque capacitivo.
O driver usado para este projeto é o ST7789V e pode exibir cores 262K/65K por entrada de sinal RGB.O condutor é montado no vidro e a interconexão via FPC, incluindo componentes para acionar o módulo de exibiçãoSuporte à interface SPI de 8 bits de 4 linhas.
Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, como a modificação da luz de fundo e da estrutura do FPC, definição da interface, etc.
Conformidade com a RoHS e livre de halogênio.

3Desenho.


4Detalhes rápidos.

Tipo LCD: 2,4 ̊TFT
Disposição de pontos: 240 (RGB) × 320 pontos
Matriz de filtros de cores: Faixa vertical RGB
Modo de exibição:TN / Transmissão / Normalmente branco
Direcção de visualização: 6 horas
Direção de inversão da escala cinzenta: 12 horas
IC do condutor: ST7789V
Tamanho do módulo: 42,72 ((W) × 60,26 ((H) × 3,35 ((T) mm
Área ativa: 36,72 (W) × 48,96 (H) mm
Pintura de pontos: 0,153 (W) × 0,153 (H) mm
Interface: 4-line_8bit SPI
Temperatura de funcionamento: -20 ~ +70 °C
Temperatura de armazenagem: -30 ~ +80 °C
Luz traseira: 6 LEDs brancos em paralelo
Peso: TBD g

5Aplicação





6. FAQ

Q1: Você aceita exibições personalizadas e telas sensíveis ao toque?
R: Claro, pode personalizar o FPC, a luz de fundo e a tela sensível ao toque.
P2: Que tipo de interface é a sua tela de exibição?
R: Os ecrãs de tamanho pequeno geralmente suportam SPI,MCU,RGB,MIPI. Os ecrãs de tamanho médio geralmente suportam LVDS,MIPI,EDP. Diferentes especificações utilizam interfaces diferentes.
P3: Você usou tela sensível ao toque capacitiva ou tela sensível ao toque resistente?
Temos tela sensível ao toque capacitiva e resistente.
Q4: Qual é a sua política de amostragem?
R: Se houver estoque, pode tirar amostras a qualquer momento, se não houver estoque, levará algum tempo, e depois esperar que os materiais voltem para a amostra.Mas o cliente precisa pagar a taxa de amostra e taxa expressa.
Q5: Quanto tempo é o seu tempo de entrega para produção em massa?
R: Demora cerca de 20 - 45 dias úteis para produção em massa, dependendo do modelo e da quantidade da encomenda.
Q6: Como garantir uma entrega estável a longo prazo?
R: Em primeiro lugar, vamos recomendar produtos que podem ser entregues por um longo tempo aos clientes, e em segundo lugar, teremos um grande número de estoques antecipadamente por um longo tempo.
Q7: Qual é o seu modo de pagamento para produção em massa?
A: Geralmente,após receber 50%-100% depósito dos clientes, eles começam a preparar os materiais. A entrega é de cerca de 5 dias úteis após o recebimento do pagamento final.
