IPS TFT LCD capacitivo touchscreen 480x800 2 faixas MIPI DSI interface

Descrição de produto

IPS TFT LCD capacitivo touchscreen 480x800 2 vias MIPI DSI Interface

1Especificações do ecrã LCD

2Descrição do LCD de 480 x 800 pps

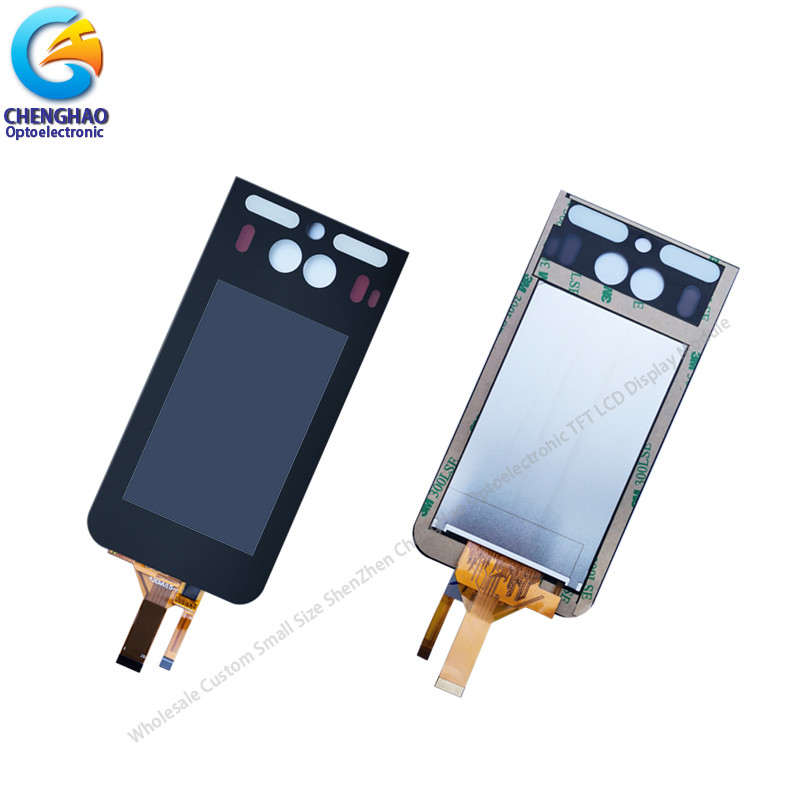

O ChengHao Display modelo CH430WV15A-CTC é um display de cristal líquido (LCD) de transistor de filme fino (TFT) de matriz ativa em cores que usa TFT de silício amorfo como dispositivo de comutação.Este modelo é composto por um painel de toque capacitivo personalizado, painel LCD TFT, um IC de condução, uma luz de fundo e FPC.
Este LCD TFT tem uma área de exibição ativa de 4,3 polegadas (ecrã vertical) medida diagonalmente com resolução WVGA (480 pixels horizontais por 800 pixels verticais).

O driver usado para este projeto é o NT35510 e pode exibir 16M cores por entrada de sinal RGB de 24 bits.O condutor é montado no vidro e a interconexão via FPC, incluindo componentes para acionar o módulo de exibiçãoSuporte à interface MIPI DSI de 2 faixas.
Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, como a modificação da estrutura de luz de fundo e CTP, definição de interface, etc.
Conformidade com a RoHS e livre de halogênio.





4Detalhe rápido de tela sensível ao toque 480x800 ips

* MODELO N.O. :CH430WV15A-CTC
* Tipo de módulo:4.3" TFT+CTP
* Forma do ecrã: tela vertical
* Modo de exibição: IPS / Transmissor / Normalmente preto
* Número de pontos:480*3 ((RGB) *800
* Tamanho do módulo:75.56 ((W)×154.37 ((H)×3.75 ((T) mm
* Área ativa TFT:56.16 ((W)×93.6 ((H) mm

* Interface TFT:2 faixas-MIPI DSI

* Interface CTP: I2C

* CTP IC: GT911

* Cor: 16,7M
* Contraste: 800
* Direcção de visão: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* Modo polarizador: transmissor/negativo
* TEMPO de funcionamento: -20°C~+70°C
* Tempo de armazenagem: -30°C~+80°C
* Tolerância de não marcação: ±0.20
* REQUISITOS DE PROTECÇÃO AMBIENTAL: RoHS
NOVO
* TFT FPC Número: 20 pines

* CTP FPC Número: 8 pines

* Tipo de luz traseira:8 LED branco em série
* Tempo de vida útil: 20000 horas
* Diagrama de circuito BL:
VF = 22,4 ~ 27,2 V, IF = 20 mA
* Luminância: 400 cd/m2
* Tipo de painel táctil: capacitivo




5Características ópticas

Características ópticas

O ensaio das especificações ópticas deve ser medido numa sala escura (luminosidade ambiente 1 lux)

e temperatura = 25±2°C) com o equipamento do sistema de medidor de luminosidade (Goniômetro)

O sistema e o TOPCON BM-5) e a unidade de ensaio devem estar situados a uma distância aproximada de 50 cm.

da superfície do LCD num ângulo de visão de θ e Φ igual a 0, o centro do dispositivo de medição

O ponto na superfície do visor deve permanecer fixo.

A iluminação de fundo deve funcionar durante 30 minutos antes da medição.

5Aplicação do wvga ips touchscreen
