Módulo de exibição LCD de 9 bits 3.5 polegadas I80 Sistema 320x480 RGB 300cd/m2 CTP

Descrição de produto

1Especificações

2Descrição.

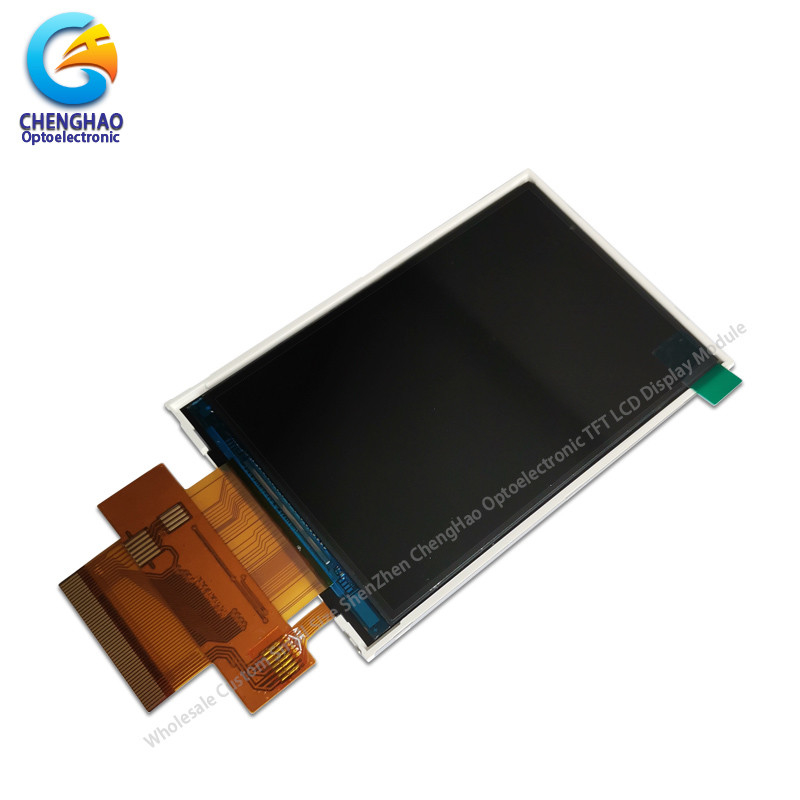

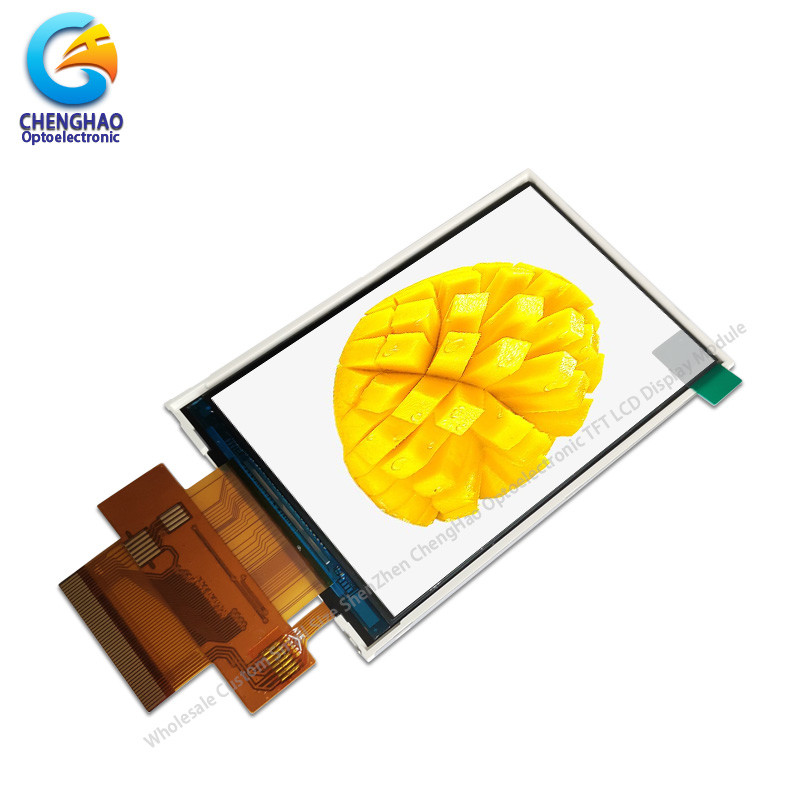

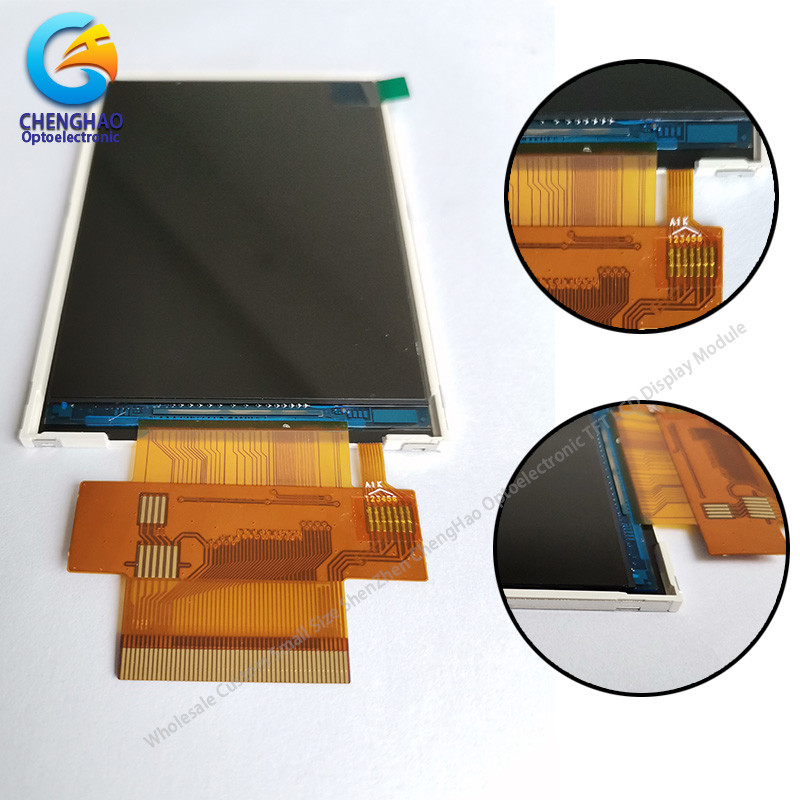

O ChengHao Display modelo CH350HV40A é um display de cristal líquido (LCD) de transistor de filme fino (TFT) de matriz ativa a cores que usa TFT de silício amorfo como dispositivo de comutação.Este modelo é composto por um painel LCD TFT, um circuito integrado de condução, uma luz de fundo e FPC.

Este LCD TFT tem uma área de exibição ativa de 3,5 polegadas (ecrã vertical) medida diagonalmente com 320 pixels horizontais por 480 pixels verticais.

O driver utilizado para este projeto é o ILI9488 e pode exibir cores 262K 65K / 16.7M por entrada de sinal.O condutor é montado no vidro e a interconexão via FPC, incluindo componentes para acionar o módulo de exibição. Suporte a 4-lines_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit 8080system interface / SPI +16-/18-bit RGB interface.

Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, como a modificação da estrutura de luz de fundo e CTP, definição de interface, etc.

Conformidade com a RoHS e livre de halogênio.

3Desenhos

Notas:
(1) Tipo de ecrã: TFT de 3,5 polegadas
(2) Direcção de visão: todos os ângulos de visão
(3) Dispositivo LCD IC: ILI9488
(4) Modo do polarizador: Transmissor/negativo
(5) Temperatura de funcionamento: -20 °C a 70 °C
(6) Armazenagem: -30 a 80 °C
(7) Tolerância do desmarcador: ±0.20
(8) Proteção: ROHS

4Detalhes rápidos.

* Nome do LCD: Ecrã Tft de alta qualidade de 3,5 polegadas I80 Sistema de 9 bits Interface 320x480 RGB LCD Display
* Número da parte: CH350HV40A
* Tamanho: 3,5 polegadas
* Com ou sem painel táctil: Não
* Tipo de toque de suporte: Painel de toque capacitivo / resistivo
* Tipo de ecrã: 3.5"TFT
* Resolução (pixels): 320 ((RGB) * 480
* Direcção de visão: 80/80/80/80
* IC do controlador TFT: ILI9488

* Esboço da LCM: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm

* Área ativa:48.96 ((W) × 73.44 ((H) mm

* Pitch de pixels: 0,153 ((W) × 0,153 ((H) mm

* Interface:

4-lines_8bit SPI

3 linhas_9bit SPI

Interface de sistema de 8 bits 8080

Interface de sistema de 9 bits 8080

Interface de sistema de 16 bits 8080

Interface de sistema de 18 bits 8080

Interface RGB SPI + 16 bits

Interface RGB SPI + 18 bits

* Temperatura de funcionamento: -20 °C a +70 °C

* Temperatura de armazenagem: -30 °C a +80 °C

* Luz traseira: 6 LEDs brancos

* Peso: TBD g

* Modo de exibição: IPS/ Transmissor/ Normalmente Negro
* Luminosidade: 300 cd/m2
* Tipo de ligação: Tipo de ligação
* Tensão de entrada: 3,2 V

* Tensão de operação: 2,9 a 3,5 V
* Duração de vida do LED: 20000h
