A revolução tecnológica do toque integrado para LCDs TFT

I. Análise técnica: a profunda integração do toque e do ecrã

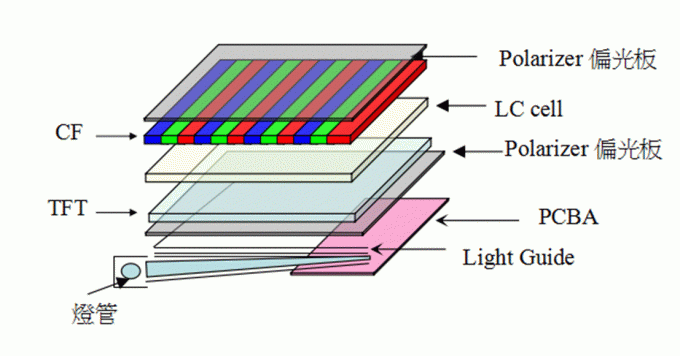

1.1 Princípio técnico e estrutura básica

O núcleo do In-Cell TFT LCD (In-Cell Thin Film Transistor Liquid Crystal Display) consiste em integrar diretamente o sensor táctil na camada de cristal líquido do painel de exibição,em vez de usar a camada de toque externo tradicionalO seu princípio de funcionamento baseia-se na combinação da tecnologia de condução TFT e dos eletrodos tácteis: no substrato TFT, são formadas linhas de detecção táctil através do processo de fotolitografia,compartilhando o mesmo substrato com a matriz de pixels de exibiçãoQuando um utilizador toca no ecrã, os eletrodos sensíveis ao toque detectam a alteração da capacitância,e o chip TDDI (Touch and Display Driver Integration) realiza o processamento síncrono de sinais tácteis e sinais de exibição.

1.2 Diferenças técnicas do toque interno e externo

• Celular: A camada de toque está localizada no exterior do vidro CF do painel de exibição.
• Toque externoPor exemplo, na estrutura GFF (Glass + Film + Glass), existem várias camadas e uma espessura elevada, o que resulta numa velocidade de resposta ao toque relativamente lenta.
• Celular: A camada de toque e a camada de exibição estão profundamente integradas. A espessura pode ser reduzida em mais de 30%, o que reduz o reflexo da luz e aumenta a relação tela-corpo.

II. Vantagens principais: fina e leve, alta eficiência e melhoria da experiência

2.1 Projeto fino e leve

• Alta resolução e grande ângulo de visãoPor meio da combinação de tecnologias avançadas, como IPS (In-Plane Switching) e LTPS (Low-Temperature Poly-Silicon), as telas in-cell conseguiram um salto qualitativo no desempenho da exibição.Pode facilmente atingir uma resolução superior a 2KSeja cada quadro de um filme de alta definição ou uma cena complexa de um jogo, pode ser exibido com ultra-alta clareza.O seu ângulo de visão pode atingir 178°Isto significa que, ao ver o ecrã a partir de quase qualquer ângulo, os utilizadores podem obter um efeito visual quase idêntico ao de ver a partir da frente.A redução da cor também aumentou significativamente em 15%, tornando as cores apresentadas na tela mais vivas e realistas, próximas às cores vistas pelo olho humano no mundo real.
• Baixa reflexão e alto contrasteA estrutura integrada das telas In-Cell reduz eficazmente a reflexão entre as camadas.muitas vezes encontramos a situação em que o reflexo da tela torna difícil ver o conteúdoA tecnologia In-Cell melhorou muito este problema. quando a tela está desligada, parece mais escura, formando um contraste nítido com a imagem na tela,permitindo que a relação de contraste atinja mais de 1500:1Isto não só melhora a camadação e a tridimensionalidade da imagem, mas também permite aos utilizadores ver claramente o conteúdo da tela em ambientes de luz forte.sob luz solar direta ao ar livre, o ecrã do telemóvel pode ainda exibir claramente as informações de navegação.

2.3 Melhoria da experiência táctil

• Velocidade de resposta: A taxa de amostragem táctil das telas In-Cell pode atingir 240 Hz, o que é 30% mais rápido do que o toque externo tradicional.Isto significa que as operações de toque dos utilizadores podem ser respondidas de forma mais rápida e precisaAo jogar jogos, ao deslizar a tela a alta velocidade ou ao realizar operações com vários dedos, a tela pode capturar os movimentos dos dedos em tempo real sem qualquer atraso ou卡顿 fenômenoNo dia-a-dia, as operações, tais como a mudança rápida de aplicativos ou zoom de imagens, os usuários também podem sentir uma resposta táctil mais sensível.

• Confiabilidade: Uma vez que a camada táctil está incorporada no painel de exibição, o risco de danos físicos causados por colisões externas, atrito, etc. é reduzido.Mesmo que a superfície do ecrã seja arranhada ou impactada em certa medidaAlém disso, as telas In-Cell com uma classificação de resistência à água IP67 podem resistir à penetração de líquidos.dentro do tempo e da profundidade especificados, as funções de toque e de exibição do ecrã não serão afetadas, melhorando consideravelmente a durabilidade e a fiabilidade do dispositivo.

III. Áreas de aplicação: da electrónica de consumo ao controlo industrial

3.1 A revolução dos ecrãs dos carros

• Tendências de tela grande e de tela múltipla: Com o rápido desenvolvimento da inteligência automotiva e da conectividade, o sistema de exibição no carro está passando por uma profunda transformação,entre os quais as tendências de tela grande e de tela múltipla estão a tornar-se cada vez mais significativasA tecnologia LCD TFT in-cell, com as suas vantagens de ser fina, leve e altamente integrada, tornou-se um importante suporte técnico no domínio das exibições em automóveis.Em termos de aplicações de ecrã grandeA tecnologia In-Cell pode adaptar-se bem a telas de controle central de 12,3 polegadas ou maiores.O Hyperscreen da Mercedes-Benz tem um tamanho impressionante de 56 polegadasTrês ecrãs são integrados perfeitamente, cobrindo todo o console central, trazendo uma experiência visual chocante para motoristas e passageiros.A espessura de uma tela tão grande é de apenas 6 mm.Este design de tela grande não só proporciona uma área de exibição mais ampla, mas também aumenta a sensação tecnológica geral do interior.permitindo várias informações sobre o veículo, como a navegação, o estado do veículo e o conteúdo multimídia para serem apresentados aos utilizadores de forma mais clara e intuitiva, mas também pode alcançar o processamento multi-tarefa através da exibição em tela dividida e outras funções,Melhorar a comodidade e a segurança da condução.
• Resistência às interferências ambientais: Os automóveis enfrentam várias condições ambientais complexas durante a condução, tais como altas temperaturas, baixas temperaturas e luz forte,que impõem requisitos extremamente elevados para o desempenho dos ecrãs do veículoA tecnologia LCD TFT in-cell possui excelentes características de temperatura ampla e pode operar de forma estável em ambientes de temperatura extrema que variam de - 40°C a 85°C.Quer seja na região ártica fria ou no deserto quente, o ecrã do veículo pode ser exibido normalmente sem problemas, tais como exibição anormal ou falha do toque causada por problemas de temperatura.para lidar com ambientes de luz forte, como a luz solar diretaAs telas in-cell também adotam tecnologia avançada de revestimento anti-reflexo.Os condutores podem ver claramente o conteúdo na tela, evitando interferências visuais causadas pela reflexão e melhorando consideravelmente a segurança da condução.

3.2 Smartphones e tablets

• Padrão para modelos emblemáticos: No mercado de smartphones, a tecnologia In-Cell TFT LCD tem sido há muito tempo um padrão para modelos emblemáticos.alcançando um design com molduras ultra estreitas e uma alta proporção de tela para o corpoA borda da tela do iPhone X é de apenas 1,61 mm, e a relação tela-corpo é tão alta quanto 81,1%.Isso permite que o telefone tenha um tamanho de tela maior, mantendo um corpo compactoA série S da Samsung também usa a tecnologia In-Cell e otimiza continuamente o desempenho da tela.O ecrã tem uma resolução de 2K e uma taxa de atualização alta de 120HzAo mesmo tempo, através da tecnologia In-Cell, um design fino e leve é alcançado. A espessura do corpo é de apenas 7,9 mm e o peso é de 169 g.Também leva em conta a aderência e portabilidade do telefone. The successful applications of these flagship models not only demonstrate the strong competitiveness of In-Cell technology in the smartphone field but also promote the continuous pursuit and innovation of screen technology in the entire industry.
• Aplicações em tablets educativos: No domínio da educação, com o rápido desenvolvimento da educação online, a procura de tablets como ferramentas de aprendizagem está a aumentar.com o seu desempenho táctil de alta precisão e excelentes efeitos de exibiçãoDurante a epidemia, as escolas em todo o mundo se voltaram para o ensino on-line e a demanda por tablets touch In-Cell aumentou.De acordo com as estatísticas, os tablets touch In-Cell representaram 42% das remessas globais durante a epidemia. Estes tablets suportam a função de caneta ativa, com uma precisão de escrita de até 0,1 mm,que podem satisfazer as várias necessidades de aprendizagem dos alunosPor exemplo, a série MatePad Pro da Huawei usa telas In-Cell.,Os alunos podem fazer anotações, resolver problemas e desenhar mapas mentais no tablet, melhorando a eficiência de aprendizagem.As características de alta resolução e grande ângulo de visão das telas In-Cell também permitem que os alunos obtenham efeitos visuais claros e consistentes ao ver a tela de diferentes ângulos., protegendo a visão dos alunos.

3.3 Equipamento industrial e médico

• Melhoria da interação homem-máquina: No domínio do controlo industrial, o grau de inteligência e de automação dos equipamentos está a aumentar constantemente,e os requisitos para interfaces de interação homem-máquina também estão a ficar cada vez mais elevadosAs telas LCD TFT in-Cell trazem uma nova experiência de interação aos terminais de controlo industrial com a sua rápida resposta ao toque e alta fiabilidade.Os operadores precisam monitorizar vários parâmetros complexos em tempo real e controlar com precisão o equipamentoO tempo de resposta ao toque das telas In-Cell pode ser tão baixo quanto menos de 10 ms, o que pode capturar de forma rápida e precisa as ações de toque dos operadores e obter o controle instantâneo do equipamento.Por exemplo:, no painel de controlo de uma fábrica automatizada, através do ecrã In-Cell, os operadores podem facilmente alternar entre diferentes ecrãs de monitorização, ajustar os parâmetros de funcionamento do equipamento,e executar operações como ligar e parar o equipamentoAo mesmo tempo, a alta fiabilidade das telas In-Cell garante também uma operação estável a longo prazo em ambientes industriais.Reduzir as interrupções de produção causadas por falhas na tela e melhorar a eficiência da produção.
• Display de imagem médica: No domínio dos equipamentos médicos, a tecnologia In-Cell TFT LCD desempenha também um papel importante, especialmente na visualização de imagens médicas.As telas In-Cell de 6 polegadas são amplamente utilizadasEles podem fornecer exibições de imagem de alta resolução, suportam o padrão DICOM (Digital Imaging and Communications in Medicine) e têm uma profundidade de cor de 10 bits,que pode apresentar com precisão a estrutura dos tecidos internos e as condições patológicas do corpo humanoQuando os médicos realizam exames ultra-sônicos, podem observar claramente a forma, o tamanho, a posição e outras informações dos órgãos através da tela In-Cell, ajudando os médicos a fazer diagnósticos precisos.Além disso, o design fino e leve das telas In-Cell também torna os equipamentos médicos mais portáteis, facilitando a utilização em diferentes cenários médicos.alguns dispositivos portáteis de diagnóstico ultra-sônico usam telas In-Cell, permitindo que os médicos realizem exames aos doentes a qualquer momento e em qualquer lugar, melhorando a acessibilidade dos serviços médicos.

Conclusão: O futuro do toque - Display está aqui

O LCD TFT In-Cell reconstruiu o ecossistema da indústria de exibição através da inovação tecnológica.As tecnologias de ponta e as funcionalidades inteligentes estão a conduzir a transformação digital de domínios como o automóvel.Com a integração da IA, tecnologia flexível e materiais sustentáveis,A In-Cell passará de "integração de funções" para "upgrade de experiência" e se tornará a interface definitiva para interação homem-máquina.Para os profissionais da indústria, o investimento contínuo em investigação e desenvolvimento, a otimização da cadeia de abastecimento e a adoção de aplicações emergentes serão a chave para conquistar o mercado.No futuro, podemos testemunhar avanços disruptivos da tecnologia In-Cell em campos como o metaverso e a condução inteligente.
