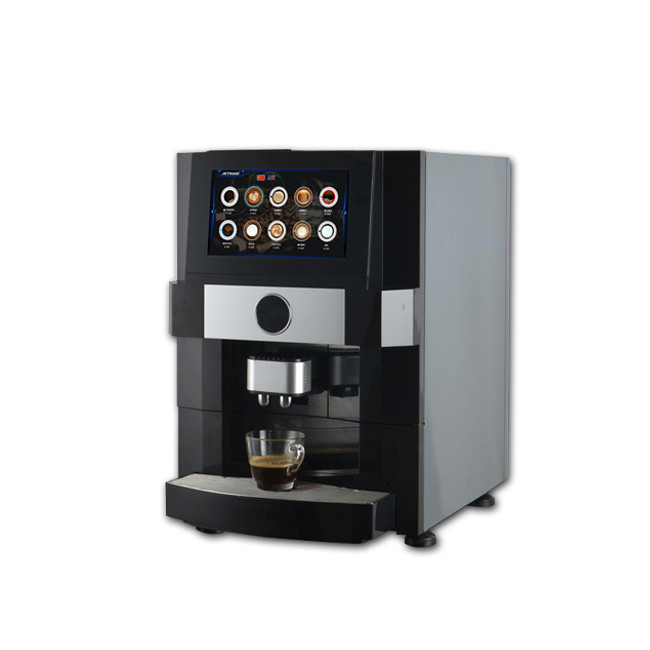

Modelo do módulo de exibição LCD da máquina de café
O produto é o CH700WV02A.
O seguinte conteúdo é a descrição relevante sobre o produto
Modelo:
1Sobre a descrição do CH700WV02A-CT
ChengHao Display modelo CH700WV02A-CT é um transistor de filme fino de matriz ativa em cores
(TFT) Display de cristal líquido (LCD) que utiliza TFT de silício amorfo como dispositivo de comutação.
Este modelo é composto por um painel LCD TFT, um IC de condução, uma luz de fundo de alto brilho,
um painel sensível ao toque capacitivo e um FPC.
Este LCD TFT tem uma área de exibição ativa diagonalmente medida de 7,0 (16: 9) polegadas com WVGA
(800 pixels horizontais por 480 pixels verticais).
O driver usado para este projeto é o Himax e pode exibir 16M cores por 24 bits RGB.
O condutor é montado no vidro e a interconexão via FPC, incluindo
Componentes para acionar o módulo de exibição.
Além disso, o FPC também pode ser personalizado de acordo com os requisitos do cliente, tais como modi
- definição da estrutura da luz de fundo e da CTP, definição da interface, etc.
Conformidade com a RoHS e livre de halogênio.
| Modelo n.o. |
A partir de 1 de janeiro de 2014: |
| Tipo de módulo |
7"TFT + CTP |
| Modo de exibição |
TN/Transmissor/Normalmente branco |
| Tipo de CTP |
G+G |
| Número de pontos |
800*3 ((RGB) *480 |
| Direção de visualização |
Às 12 horas. |
| Direção de inversão da escala cinzenta |
Às seis horas. |
| Tamanho do módulo |
180.0(W) *119.0(H) *7.4(T) mm |
| Área ativa TFT |
154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch |
0.1926 ((W) * 0.1790 ((H) mm |
| Interface |
TFT: RGB de 24 bits CTP:I2C |
| Tipo de luz de fundo |
LED branco |
| Luminação |
200 cd/m2 |
2.Informações gerais
| Ponto de referência |
Valores normalizados |
Unidades |
| Tipo LCD |
7.0 ¢TFT+CTP |
- Não. |
| Disposição de pontos |
800×3 ((RGB) ×480 |
pontos |
| Disposição de pixels de cor |
Faixa vertical RGB |
- Não. |
| Modo de exibição |
TN / Transmissor / Normalmente branco |
- Não. |
| Direção de visualização |
12 horas |
- Não. |
| Tipo de CTP |
Lente de vidro + ITO de vidro + FPC + Adesivo |
- Não. |
| Tratamento de superfície |
6H |
- Não. |
| CTP Driver IC |
GT911 |
- Não. |
| Tamanho do módulo |
180.0 ((W) × 119.0 ((H) × 7.4 ((T) |
mm |
| Área ativa TFT |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP Área ativa |
154.08 ((W) × 85.92 ((H) |
mm |
| CTP Área de visualização |
155.28 ((W) × 87.12 ((H) |
mm |
| TFT Dot pitch |
0.1926 (W) × 0,1790 (H) |
mm |
| Interface |
Interface RGB paralela de 24 bits |
- Não. |
| Temperatura de funcionamento |
-20 ~ +70 |
°C |
| Temperatura de armazenamento |
-30 ~ +80 |
°C |
| Peso |
TBD |
g |
