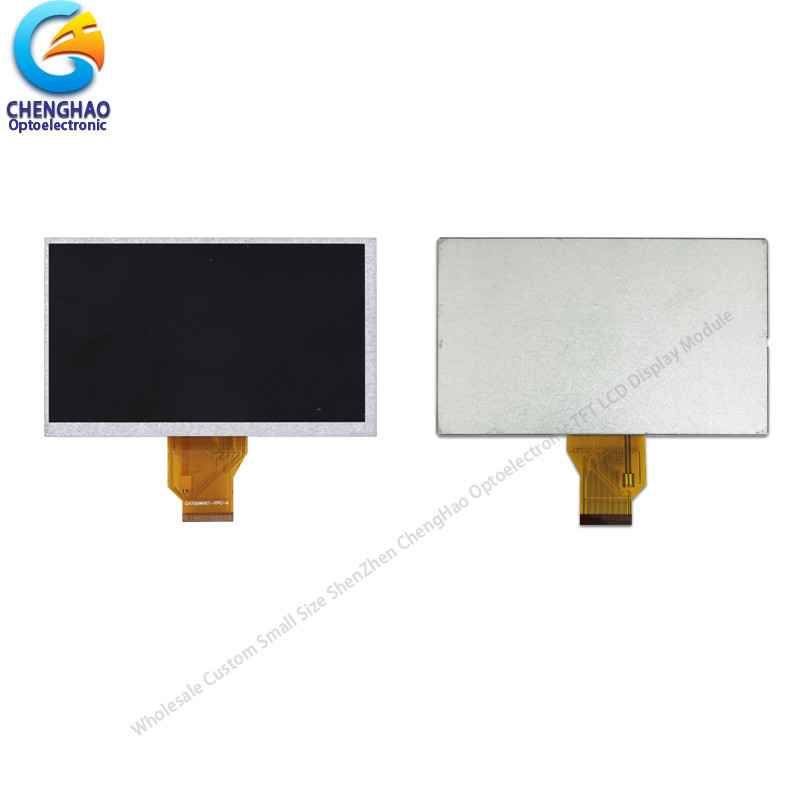

O módulo 800x480 da visualização ótica de painel LCD do RGB pontilha 7 polegadas TFT 260 lêndeas

Descrição de produto

Módulo 800x480 feito sob encomenda por atacado da visualização ótica do RGB Lcd jogo do Lcd de 7 polegadas

1. Especificação da exposição do rgb lcd

2. Descrição da tela do rgb lcd

CH700WV01B é um módulo do lcd do tft de uma cor de 7 polegadas, incluindo um painel do lcd do tft do Tn, um motorista IC, um luminoso e FPC. Esta modificação usa o modo de exposição branco de TN/Transmissive/Normally e tem um ângulo de vista de 12 horas. 24 relações do RGB do bocado são apoiadas. O controle IC instalado no vidro comunica-se com outros componentes da exposição com FPC. Este módulo da tela do tft pode indicar cores de 16M entrando sinais do RGB ao controle IC. FPC pode ser personalizado de acordo com exigências de cliente, tais como a estrutura da forma de FPC, a definição de relação, etc.

Além, nós temos a experiência rica em integrar o tela táctil do lcd em componentes com placa de cobertura, CH700WV01B podemos ser convertidos no módulo do écran sensível instalando o painel de toque, se seu projeto tem esta exigência, nós podemos fornecê-lo a solução apropriada.

Conformidade & halogênio de RoHS livres.

3. Desenhos da exposição do rgb

Notas:
(1) tipo de exposição: 7,0 polegadas TFT
(2) sentido de vista: 12:00
modo do polarizador (de 4): TN/transmissivo/normalmente branco
(5) Temp de funcionamento: -20~70 ℃
(6) Temp do armazenamento: -30~80 ℃
(7) tolerância de Unmarker: ±0.20
proteção (de 8): ROHS

4. Detalhe de Qucik de exposição de matriz do rgb

* nome do LCD: Módulo 800x480 feito sob encomenda da visualização ótica do RGB Lcd jogo do Lcd de 7 polegadas
* LCM não: CH700WV01B
* tamanho.: 7"
* tipo de exposição: 7inch TFT
* cores: 16 M
* Dot Arrangement: pontos 800*480
* sentido da vista: 12:00

* Gray Scale Inversion Direction: 6:00

* arranjo do pixel da cor: Listra vertical do RGB

* modo de exposição: Transmissivo/positivo
* dimensão do esboço: 16,49 * 10.00*0.57 cm

* área de exposição: 15,408 * 8,592 cm

* TFT Dot Pitch: 0,01926 *0.01790 cm

* luminância: lêndea 260
* contraste: 500:1
* tipo de relação: RGB
* Pin NÃO: 50 pinos
* passo do Pin: 0,035 cm
* luminoso: Diodo emissor de luz 21 branco

* temperatura de funcionamento: -20 ~ +70

* temperatura de armazenamento: -30 ~ ℃ +80

5. Aplicação do painel de exposição do rgb
