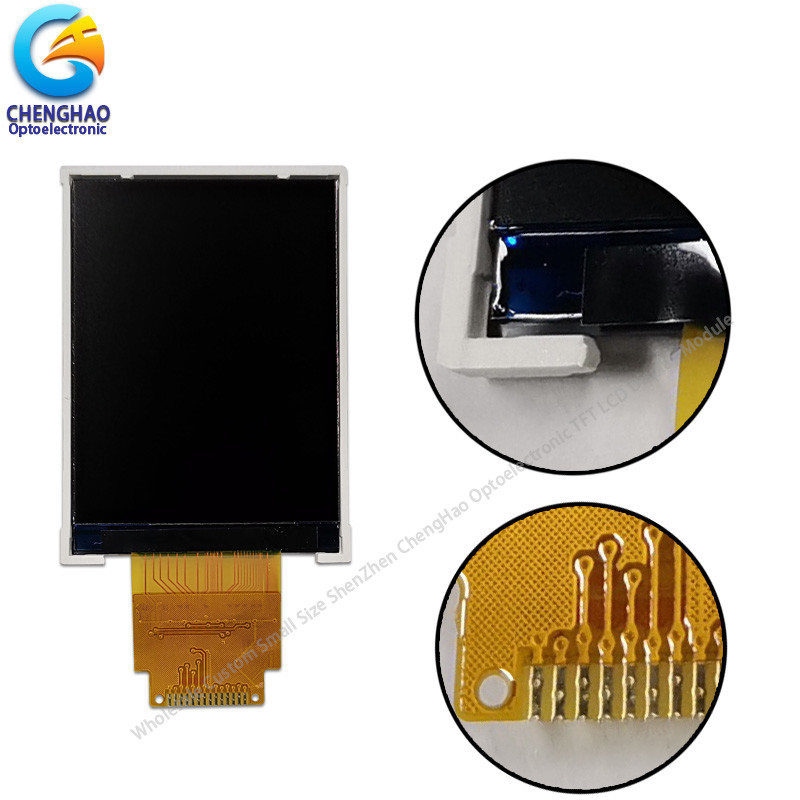

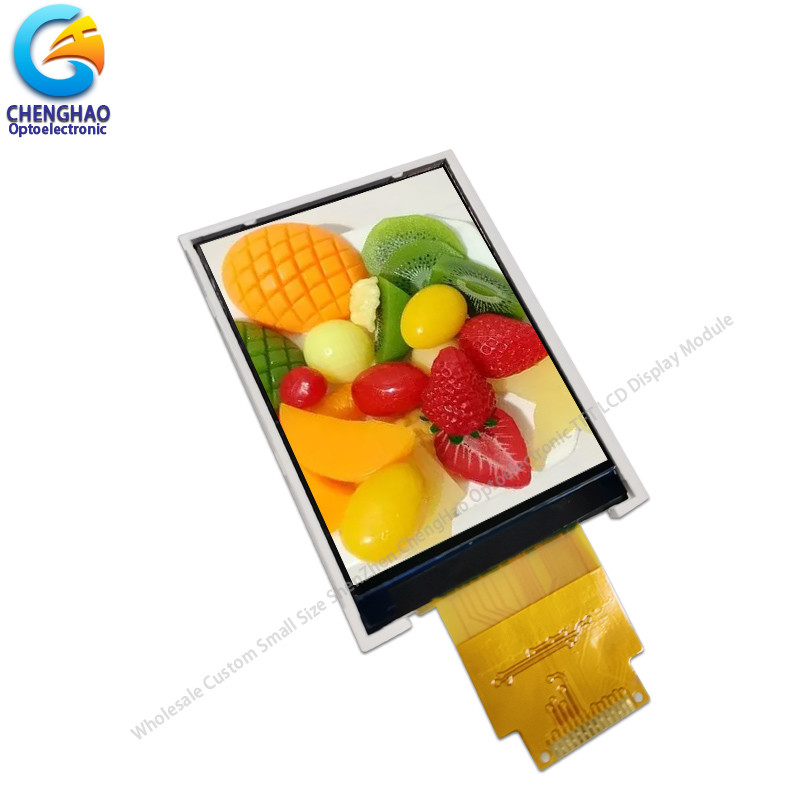

Painel LCD industrial Ili9341 do módulo RTP 240x320 da exposição do CTP FPC LCD

Quantidade de ordem mínima : 1pcs Preço : /
Detalhes da embalagem : Todos os produtos são embalados na maneira direita da manter segura. Para tamanhos pequenos dos pro Tempo de entrega : 7-15 dias de trabalho
Termos de pagamento : T/T Habilidade da fonte : 300Kpcs/month
Lugar de origem: Shenzhen, China Marca: Chenghao/Oem
Certificação: ROHS、ISO9001、CE Número do modelo: CH220QV06A

Informação detalhada

Nome do produto: Exposição Ili9341 Tamanho do módulo: 40,1 (W)×55.2 (H)×2.35 (T) milímetro
Área de TFTActive: 33,84 (W)×45.12 (H) milímetro Dot Pitch: 0,141 (W)×0.141 (H) milímetro
Relação: 4-lines_8bit SPI Luz traseira: 4 LEDs brancos em paralelo
Realçar:

Módulo da exposição do CTP FPC LCD

,

Módulo da exposição do CE RTP LCD

,

painel LCD 240x320 industrial

Descrição de produto





1. Especificação





Número da peça. CH220QV06A
Tamanho 2,2 polegadas
Definição Pontos 240*320
Dimensão do esboço 40,1 (W)×55.2 (H)×2.35 (T) milímetro
Área ativa 33,84 (W)×45.12 (H) milímetro
Relação 4-lines_8bit SPI
IC ILI9341V
FPC PIN 14
Temperatura de trabalho -20°C ~ 70°C
Temperatura de armazenamento -20°C ~ 70°C
Prazo de entrega 10 dias



2. Descrição





O modelo CH220QV06A da exposição de ChengHao é uma exposição de cristal líquida fina do transistor de filme da matriz ativa da cor (TFT) (LCD) que use o silicone amorfo TFT como um dispositivo de comutação. Este modelo é composto de um painel de TFT LCD, de IC de condução, de um luminoso, e de FPC.

Este TFT LCD tem umas 2,2 (polegadas da tela vertical) mediu diagonalmente a área de exposição ativa com os 240 horizontais pelo pixel 320 vertical.

O motorista usou-se para este projeto é o ILI9341V e pode indicar as cores 262K pela entrada de sinal de SPI de 8 bocados. O motorista é montado no vidro e na interconexão através de FPC que inclui componentes para conduzir o módulo da exposição. Relação de SPI do apoio.

Além, FPC pode igualmente ser personalizado de acordo com exigências de cliente, tais como o luminoso de alteração e a estrutura do CTP, a definição de relação, etc.

Conformidade & halogênio de RoHS livres.







3. Desenhos





Notas:
(1) tipo de exposição: 2,2 polegadas TFT + RTP
(2) sentido de vista: 6:00
(3) movimentação IC do Lcd: ILI9341V
modo do polarizador (de 4): Positivo transmissivo
(5) Temp de funcionamento: -20~70 ℃
(6) Temp do armazenamento: -30~80 ℃
(7) tolerância de Unmarker: ±0.20
proteção (de 8): ROHS



Painel LCD industrial Ili9341 do módulo RTP 240x320 da exposição do CTP FPC LCD 0


4. Aplicação





Painel LCD industrial Ili9341 do módulo RTP 240x320 da exposição do CTP FPC LCD 1






5. Nosso serviço





1.We proporcionam o serviço pós-venda da garantia do produto de um ano a todos os clientes que compram nossos produtos.



2. Para todos os problemas técnicos encontrados por clientes em processo de testar ou de usar nossos produtos, nossa equipe técnica fornecerá clientes os serviços de suporte laboral em linha remotos a qualquer hora.



3. Nós somos um fábrica-tipo fornecedor com certificação do ISO. Nossos produtos na venda submeteram-se à inspeção restrita da qualidade e ao teste antes da expedição, e igualmente passaram-se a certificação de CE/ROHS.



4. Nós temos uma equipe profissional do serviço pós-venda, que possa proporcionar a garantia forte e serviços técnicos logísticos para suas ordens.



5. Substituição no prazo de 30 dias após a expedição dos produtos de nós devido aos problemas dos produtos.



6. Nós temos a cooperação longa com muitos transitárioes e nosso volume de exportação é grande. Os transitárioes podem oferecer-nos bons descontos.



7. Todos os bens serão inspecionados e testados antes da expedição.



8. O cliente satisfatório é o mais importante para nós. Se você tem quaisquer problema ou perguntas em relação a nossa transação. Contacte-nos por favor pelo e-mail. Será respondido dentro de 24 horas.





6. Por que nos escolha?



1. Nós temos uma equipe técnica profissional com experiência de trabalho rica de TFT LCD.

2.We têm muitos anos de experiência na cooperação global do cliente, e nós temos a capacidade para resolver as necessidades dos produtos personalizados personalizados da maioria de clientes.

3. Nós avançamos o equipamento de produção TFT-lcd e uma equipe de primeira classe da produção, que podem fornecer clientes os produtos de alta qualidade.

4. Nós somos equipados com uma equipe profissional do serviço pós-venda, que possa fornecer clientes uma série completa de serviços pós-vendas.

5. Nós fornecemos uma série de produtos e serviço completa, incluindo telas de exposição e telas tácteis,

Suporte laboral e personalização.

6. Nós controlamos restritamente de acordo com o sistema de gestão ISO9001, e nossos produtos conformam-se a Rosh

Certificação.
