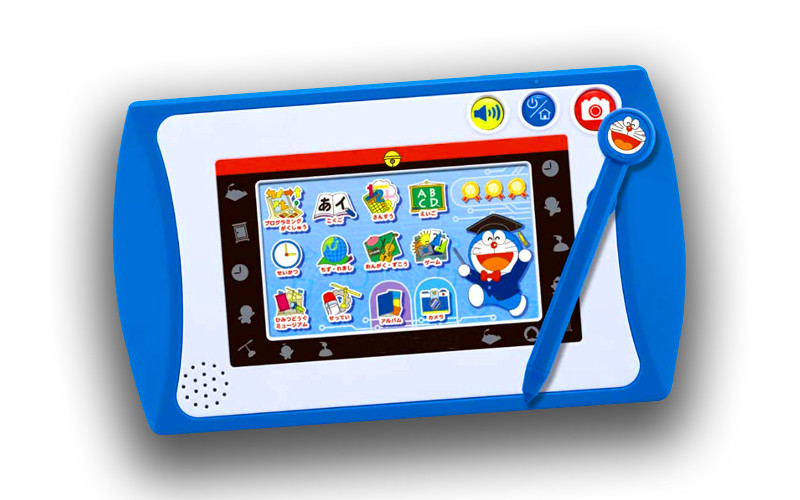

Coopere com os clientes para personalizar a TELA do JOGO de TFT LCD para os brinquedos das crianças
informação 1.General da exposição de TFT LCD para o brinquedo
ARTIGO | VALORES PADRÃO | UNIDADES |
Tipo do LCD | 4,3' ‘TFT | -- |
Arranjo do ponto | 480 (RGB) ×272 | pontos |
Disposição do filtro de cor | Listra vertical do RGB | -- |
Modo de exposição | TN/transmissão/normalmente branco | -- |
Sentido de vista | 12 horas | -- |
Gray Scale Inversion Direction | 6 horas | -- |
Motorista IC | -- | |
Tamanho do módulo | 105,5 (W)×67.2 (H)×4.1 (T) | milímetro |
Área ativa | 95,04 (W)×53.856 (H) | milímetro |
Passo de ponto | 0,198 (W)×0.198 (h) | milímetro |
Relação | relação paralela de 24-bit RGB | -- |
Temperatura de funcionamento | -20 ~ +70 | ℃ |
Temperatura de armazenamento | -30 ~ +80 | -- |
Luz traseira | Diodo emissor de luz 7 branco | ℃ |
Peso | TBD | -- |
NOTAS:
TIPO 1.DISPLAY: 4,3" TFT
SENTIDO 2.VIEWING: 12:00
SENTIDO DA INVERSÃO DA ESCALA 3.GRAY: 6:00
MODO 4.POLARIZER: TRANSMISSIVE/POSITIVE
TEMPERATURA 5.OPERATING: -20°C~+70°C
TEMPERATURA 6.STORAGE: -30°C~+80°C
TOLERÂNCIA 7.UNMARKER: ±0.20
8.REQUIREMENTS NA PROTEÇÃO AMBIENTAL: RoHS
descrição 2.Interface
Pin | Símbolo | Descrição. |
1 | VLED- | Luminoso do diodo emissor de luz (cátodo). |
2 | VLED+ | Luminoso do diodo emissor de luz (ânodo). |
3 | Terra | Terra. |
4 | VDD | Fonte de alimentação. |
5~12 | R0~R7 | Dados vermelhos. |
13~20 | G0~G7 | Dados verdes. |
21~28 | B0~B7 | Dados azuis. |
29 | Terra | Terra. |
30 | PCLK | Entrada de sinal do pulso de disparo do ponto. Travando dados de entrada em sua borda de aumentação. |
31 | DISP | Exposição de ligar/desligar. |
32 | HSYNC | Entrada da sincronização horizontal. Polaridade negativa. |
33 | VSYNC | Entrada da sincronização vertical. Polaridade negativa. |
34 | DE | Os dados permitem a entrada. Elevação ativa para permitir o ônibus de dados da entrada. |
35 | NC | NC. |
36 | Terra | Terra. |
37 | XR | Direito do TP. |
38 | YD | Parte inferior do TP. |
39 | XL | O TP saiu. |
40 | YU | TP acima. |
avaliações 3.Absolute máximas
Artigo | Símbolo | Mínimo. | Máximo. | Unidade |
Tensão de fonte análoga | VDD | -0,3 | 5 | V |
Tensão entrada | Vin | -0,3 | VDD+0.3 | V |
Temperatura de funcionamento | PARTE SUPERIOR | -20 | 70 | °C |
Temperatura de armazenamento | Teste | -30 | 80 | °C |
Umidade do armazenamento | HD | 20 | 90 | %RH |
Características 4.DC
Artigo | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Observação |
Tensão de fonte análoga | VDD | 3 | 3,3 | 3,6 | V | - |
Alta tensão entrada | VIH | 0.7VDD | - | VDD | V | Pinos da entrada de Digitas |
Baixa tensão entrada | VIL | Terra | - | 0.3VDD | V | Pinos da entrada de Digitas |
Alta tensão da saída | VOH | VDD-0.4 | - | VDD | V | Pinos da saída de Digitas |
Baixa tensão da saída | VOL | Terra | - | VDD+0.4 | V | Pinos da saída de Digitas |
Corrente do escape do I/O | ILI | -1 | - | 1 | A | - |
características 5.Timing
Do poder sequência SOBRE
6.Power FORA da sequência
7.Backlight Charasterics
Artigo | Símbolo | MINUTO | TIPO | Max | UNIDADE | Condição de teste |
Tensão de fonte | Vf | 20,3 | 22,4 | 24,5 | V | If=20mA |
Fonte atual | Se | - | 20 | 30 | miliampère | - |
Intensidade luminosa para LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Uniformidade para LCM | - | 80 | - | - | % | If=20mA |
Tempo da vida | - | 20000 | - | - | Hora | If=20mA |
Cor do luminoso | Branco |
precauções 8.Handling
(1) montando o método
O painel do LCD do módulo do SC LCD consiste em duas chapa de vidro finas com polariza qual
facilmente para ser danificado. E desde que o módulo no construído assim a respeito de seja fixado utilizando furos apropriados
na placa de circuito impresso.
O cuidado extremo deve ser necessário ao segurar os módulos do LCD.
(2) cuidado do LCD que segura e que limpa
Ao limpar a superfície de exposição, use o pano macio com solvente
[recomendou abaixo] e limpe levemente
álcool isopropílico do
álcool de etilo do
Não limpe a superfície de exposição com os materiais secos ou duros que danificarão o polarizador
superfície.
Não use o seguinte solvente:
água do
compostos aromáticos do
Não limpe a área da almofada de ITO com os materiais secos ou duros que danificarão os testes padrões de ITO
Não use o seguinte solvente na almofada nem não impeça que esteja contaminado:
fluxo de solda do
cloro do (Cl), Salfur (s)
Se os bens foram enviados sem ser sili8con revestiu na almofada, ITO que os testes padrões poderiam ser danificados
devido à corrosão com o passar do tempo.
Se corrosão de ITO para acontecer falta-segurando ou usando alguns materiais tais como o cloro (CI),
Salfur (s) do cliente, responsabilidade está no cliente.
cuidado (de 3) contra a carga estática
O módulo do LCD usa motoristas do LSI C-MOS, assim que nós recomendamos que você:
Conecte todo o terminal não utilizado da entrada a Vdd ou o Vss, não entra nenhuns sinais antes que o poder esteja
girou sobre, e moeu seu corpo, áreas do trabalho/conjunto, equipamento do conjunto para proteger contra
eletricidade estática
(4) embalagem
o módulo do emprega elementos do LCD e deve ser tratado como tal.
o evita choque e quedas intensos de uma altura.
o para impedir os módulos da degradação, não se opera ou armazená-los expôs direto a
luz do sol ou alta temperatura/umidade
cuidado (de 5) para a operação
É uma condição indispensável para conduzir LCD dentro do limite especificado da tensão desde
uma mais alta tensão então o limite causa a vida mais curto do LCD.
uma reação eletroquímica devido à deterioração indesejável do LCD de corrente contínua das causas, assim
que o uso da movimentação de corrente contínua deve ser evitado.
o tempo de resposta do será atrasado extremamente em uma mais baixa temperatura então o funcionamento
variação da temperatura e por outro lado na mais alta temperatura LCD como cor escura dentro
eles. Contudo aqueles fenômenos não significam o mau funcionamento ou avariado com LCD,
qual voltará na temperatura especificada da operação.
o se a área de exposição é empurrada duramente durante a operação, alguma fonte será indicado anormalmente
mas recomeça a condição normal após desligar uma vez.
o um leve orvalho que deposita em terminais é uma causa para a reação eletroquímica tendo por resultado
circuito aberto terminal.
O uso sob a temperatura de funcionamento máximo, 50%Rh ou é exigido menos.
(6) armazenamento
No caso da armazenagem durante um longo período da hora por exemplo, por anos para a finalidade ou
o uso da substituição, as seguintes maneiras é recomendado.
o armazenamento do em um saco de polietileno com a abertura selou de modo a para não inscrever o ar fresco exterior nele.
E sem o dessecativo.
que não coloca em um lugar escuro onde nenhuma exposição dirigir a luz solar nem a luz que se mantém
variação da temperatura do armazenamento.
que armazena sem o toque na superfície do polarizador pelo qualquer outra coisa.
[Se recomenda os armazenar porque foram contidos no recipiente interno na altura da entrega de nós
segurança (de 7)
é recomendável deixar de funcionar LCD danificados ou desnecessários em partes e lava fora o líquido
de cristal por qualquer um dos solventes tais como a acetona e o álcool etílico, que devem ser queimados acima mais tarde.
o quando todo o líquido escapou fora de uma pilha de vidro danificada vem em contato com suas mãos, por favor
lave-o fora bem com sabão e água
Informação sobre a exposição de CH430WQ08-FPC-CTFT LCD
MODELO NÃO. |
CH430WQ08A-T |
Tipo do módulo | 4,3" TFT + RTP |
Modo de exposição | TN/transmissivo/normalmente branco |
Número de pontos | 480*3 (RGB) *272 |
Sentido de vista | 12 horas |
Tamanho do módulo | 105,5 (W)*67.2 (H)*4.1 (T) milímetro |
Área ativa de TFT | 95,04 (W)*53.856 (H) milímetro |
Relação | RGB |
Luminace | 300cd/m2 |
